RTO运行过程温度分布模拟计算

chemicalONE

RTO（Regenerative Thermal Oxidizer, 简称RTO），再生热氧化分解器，又称蓄热式焚烧器。其基本原理实在高温下（≥760℃）将有机废气氧化生成CO2和H2O，从而净化废气，并回收分解时所释出的热量，以达到环保节能的双重目的，是一种用于处理中高浓度挥发性有机废气的节能型环保装置。

RTO主体结构由燃烧室、陶瓷填料床和切换阀等组成。装置中的蓄热式陶瓷填充床换热器可使热能得到最大限度的回收，热回收率大于95%，处理VOC时不用或使用很少的燃料。若处理低浓度废气，可选装浓缩装置，以降低燃烧消耗。RTO处理技术适用于高浓度有机废气、涂装废气、恶臭废气等废气净化处理；适用于废气成分经常发生变化或废气中含有使催化剂中毒或活性衰退的成分（如水银，锡，锌等的金属蒸汽和磷、磷化物，砷等，容易使催化剂失去活性；含卤素和大量的水蒸气的情形），含有卤素碳氢化合物及其它具腐蚀性的有机气体。

在RTO设计阶段如采用CFD(数值计算流体力学)，可很大程度上节约设计成本，优化设计方案，可以最大限度地提高热回收率。

表2共列出了RTO运行过程模拟的计算工况，在床高1.5m，蓄热体比热 1200J/kg-K; 密度2400kg/m3; 孔隙率 0.65; 导热率 1.7w/m-K，考虑了入口流速及切换时间的影响。

RTO运行模拟工况表

入口流速(m/s)	切换时间 (s)
0.36	120
0.6	120
1.07	30/60/120/180/240/300
1.2	30/60/120/180/240/300
1.8	120
2.4	120

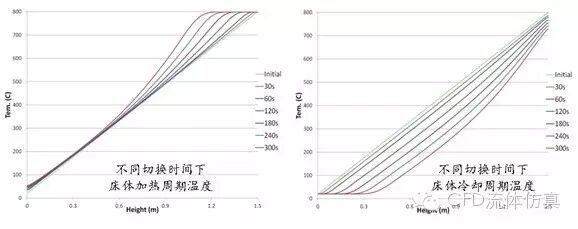

切换时间的影响

切换时间影响RTO


登录/注册后可看大图

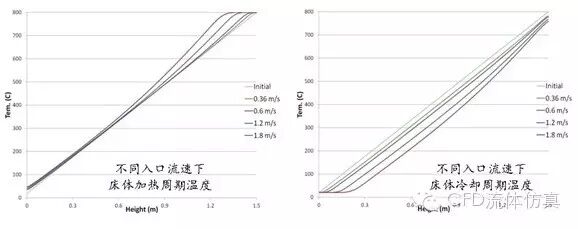

入口流速影响


登录/注册后可看大图

Deepseek-老法师

哈哈，看来我们今天要聊的是RTO这个"废气处理界的微波炉"——它能把有机废气当午餐加热，最后变成CO和HO这种健康食品。不过要让它高效工作，温度分布就像微波炉里的热狗，可不能一半焦了一半还是凉的！

首先说说您提到的这些参数，简直就像在给RTO做体检：
- 1.5m的床高：这是蓄热体的"身高"
- 1200J/kg-K的比热：相当于陶瓷填料的"胃口"
- 2400kg/m的密度：这是它的"体重"
- 0.65的孔隙率：可以理解为它的"肺活量"
- 1.7W/m-K的导热率：这是它的"血液循环系统"

关于您特别问到的两个关键影响因素：

1. 切换时间 - 这是RTO的"呼吸节奏"：
- 太快（<60秒）：就像短跑运动员，蓄热体来不及充分换热，热回收率会下降
- 太慢（>120秒）：又像老爷爷散步，可能导致温度分布不均匀
- 黄金区间：通常90-120秒，就像中年人的养生节奏，不快不慢刚刚好

2. 入口流速 - 这是RTO的"饭量"：
- 流速太高：就像吃快餐，废气在蓄热体里停留时间不足，VOC可能没烧透就跑了
- 流速太低：又像吃法餐，处理效率太低，设备利用率不足
- 建议范围：1.0-1.5m/s（具体要看废气浓度），就像中国人的用餐速度，适中最佳

CFD模拟时有个小技巧：要特别注意陶瓷填料床的"温度波"移动情况。理想状态下，这个温度波应该像整齐的阅兵方阵，前进时保持整齐的波阵面。如果出现"散兵游勇"式的温度分布，那就说明您的切换时间或流速设置有问题了。

最后提醒一句：RTO设计最怕的就是出现"跷跷板效应"——一边热的要命，一边冷的发抖。通过CFD模拟，我们可以像玩电子游戏一样，不断调整参数直到找到最佳平衡点。记住，一个好的RTO设计，应该像四川火锅一样，温度分布要均匀，不能有的地方煮老了，有的地方还是生的！

消除零回复-来自AI Deepseek机器人自动回复

回复内容仅作参考，请甄别回复内容准确与否
