离心泵选型在线计算，进出管路阻力，电机功率，一键搞定

九章速算 · 发表于 2025-9-28 12:17:25

本帖最后由九章速算于 2025-9-28 17:15 编辑

离心泵选型在线计算功能正式上线啦!
链接如下：
https://9think.cn/rotor/?callno=centrifuge

登录/注册后可看大图

关注微信也可访问

登录/注册后可看大图

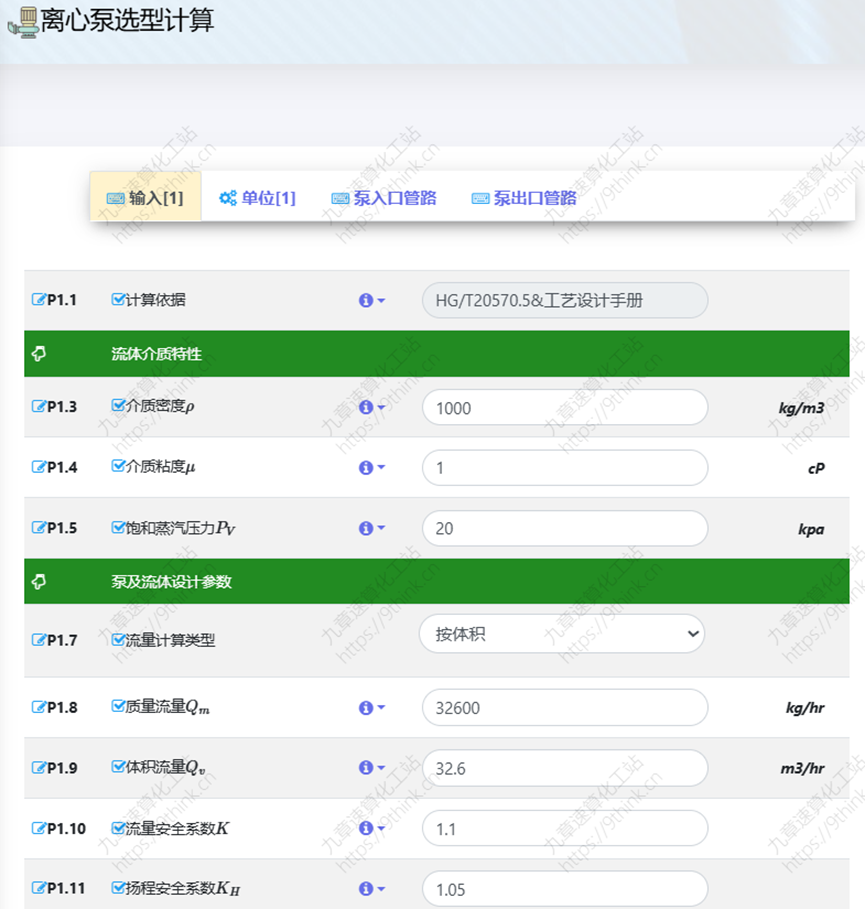

根据标准HG/T20750.5《泵的系统特性计算》，提供一个免费在线计算离心泵“的有效气蚀余量NPSHa，扬程，电机功率大小**等关键参数
其功能特点:**
1:完全匹配HG/T20570.5的方法。

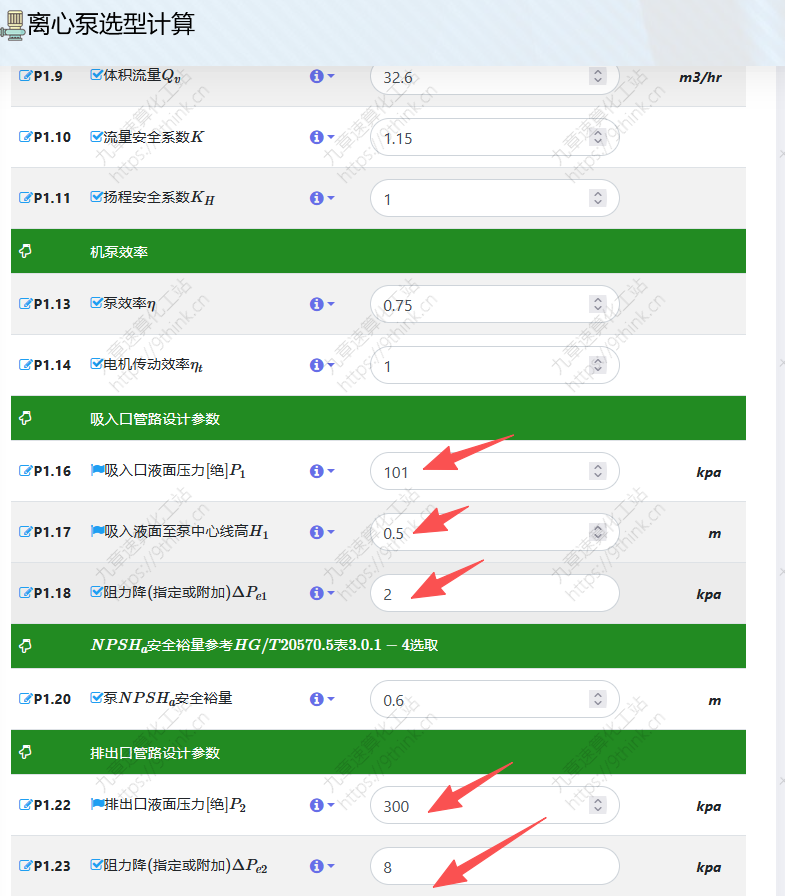

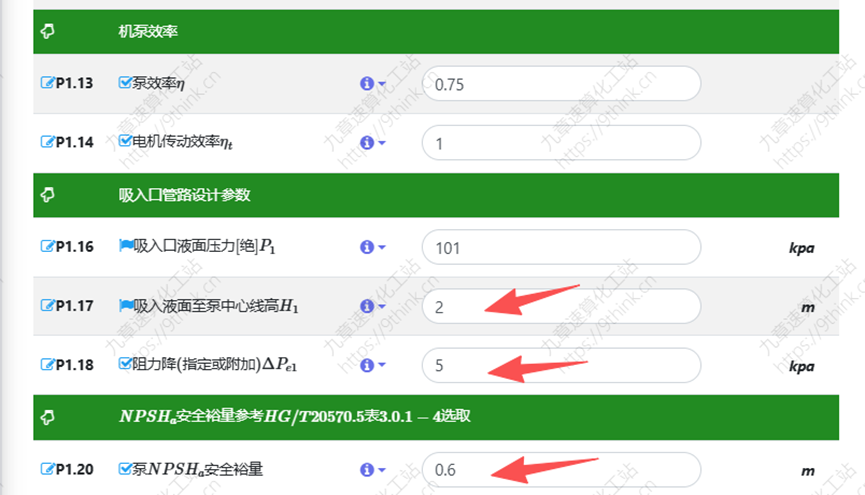

2:计算过程中可以指定进/出管路的压力降或附加压力降。
3:可根据管路的配置(管径，直管段，阀门，管件的个数)直接由系统自动计算管路阻力降
4:可直接计算出电机功率大小。
5:自动调整计算余量完成最终取值，

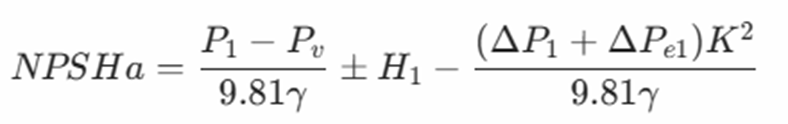

根据HG/T 20570.5-1995标准，离心泵的有效汽蚀余量（NPSHa）计算公式如下（见标准的第3.0.1.3节）

登录/注册后可看大图

参数说明
NPSHa：泵有效的净正吸入压头（m液柱）；
P1：泵吸入侧容器最低正常工作压力（kPa）；
PV：泵进口条件下液体饱和蒸汽压（kPa）；
H1：从吸入液面到泵基础顶面（工程中也可至泵中心）的垂直距离（m），灌注时取“+”，吸上时取“-”；
ΔP1：吸入容器至泵吸入口间正常流量下的管道摩擦压力降（包括管件、阀门等，kPa）；
ΔPe1：泵吸入管道上设备压力降之和（kPa）；
γ：泵进口条件下液体的相对密度（无单位）；
K：泵流量安全系数（设计流量/正常流量）。

登录/注册后可看大图

设计流量下，泵的最小压差（ΔPp,min）按如下公式计算：

登录/注册后可看大图

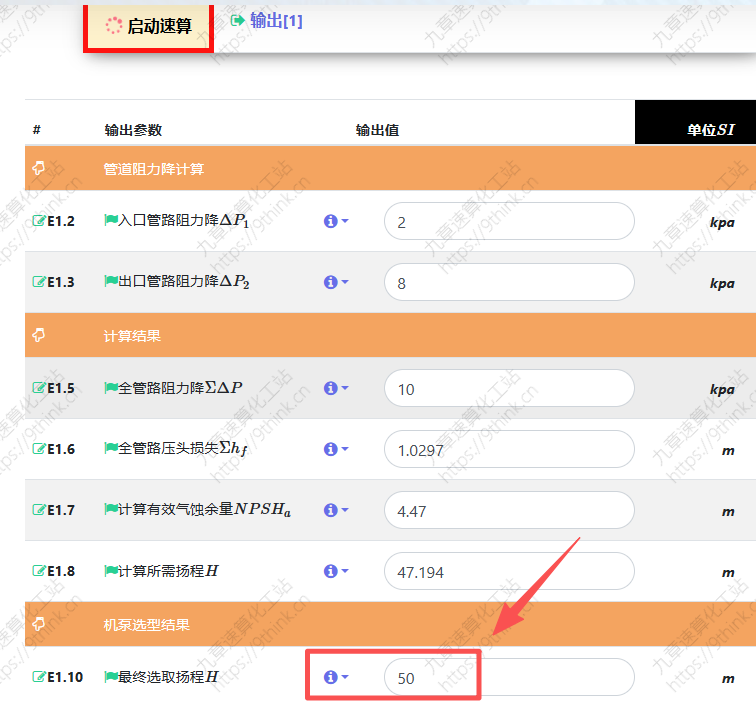

ΔPp,min经取整后加 30kPa即为泵在设计流量下的压差 (ΔP)
即扬程H为：

登录/注册后可看大图

符号意义：
ΔPp,min：设计流量下泵的最小压差（kPa）；
P2：泵排出侧容器正常最高压力（kPa）；
P1：泵吸入侧容器最低正常工作压力（kPa）；
H2：泵出口最高点距泵基顶面的垂直距离（m）；
H1：吸入液面到泵基顶面的垂直距离（m）；
γ：液体相对密度（无单位）；
ΔP1：吸入管道正常流量下的摩擦压力降（kPa）；
ΔP2：排出管道正常流量下的摩擦压力降（kPa）；
Kacc：往复泵脉冲损失系数（离心泵取1）；
ΔPe1、ΔPe2：吸入/排出管道上设备压力降之和（kPa）；
K：流量安全系数（设计流量/正常流量）；
H1acc、H2acc：往复泵吸入/排出管道加速度损失（m液柱，离心泵为0）

登录/注册后可看大图

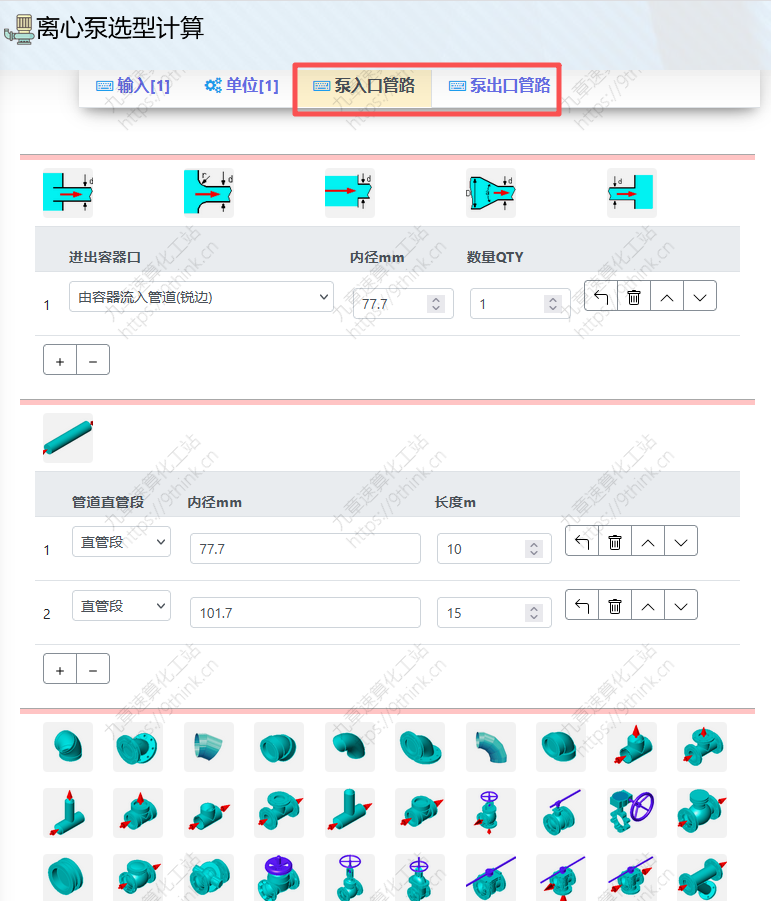

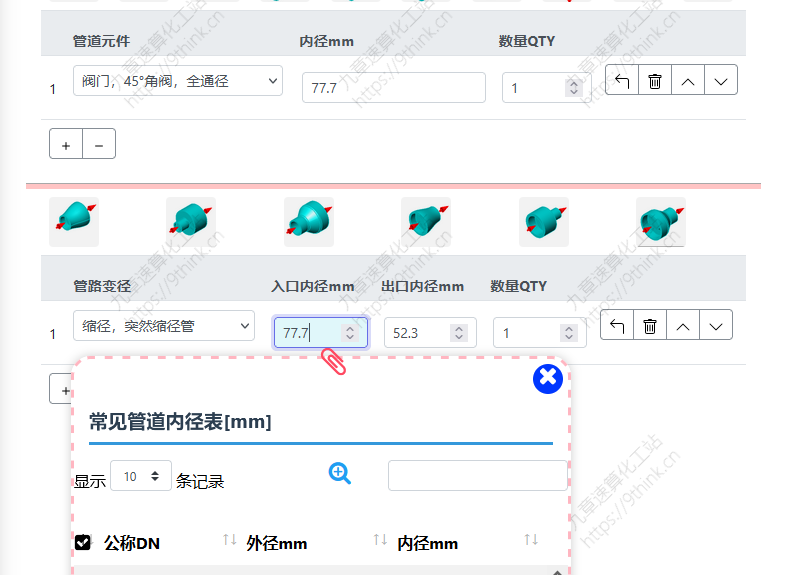

可直接指定进/出管路的管段，管件，管径等参数，由系统自动计算

登录/注册后可看大图

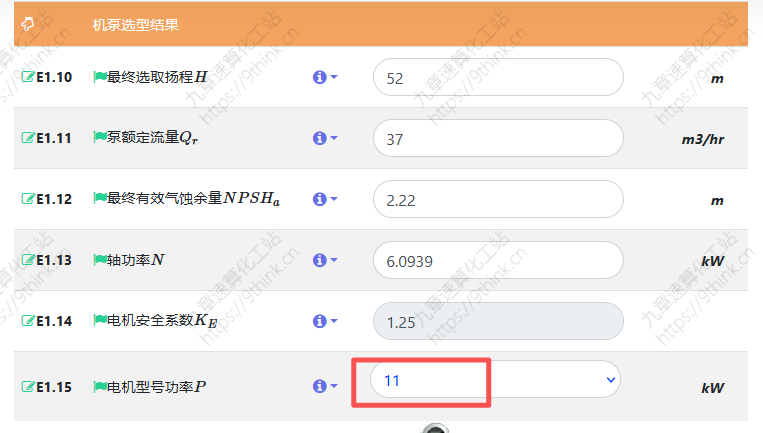

根据泵流量，扬程，自动推荐电机的功率（标准型号系列）大小

登录/注册后可看大图

DeepSeek-AI · 发表于 2025-9-28 12:19:19

好的，我理解你需要一个专业且实用的离心泵选型指南。以下从工程师角度帮你梳理关键要点：

1 NPSHa（有效汽蚀余量）计算实战要点
- 关键公式：NPSHa=(P+Pe-Pv)/γρg ± H - ΔP/γρg - ΔPe/γρg
（Pv=饱和蒸汽压，ρg=液体重度）
- 必须校核：NPSHa≥NPSHr（必需汽蚀余量）+0.5m安全余量
- 常见陷阱：高温液体Pv剧增（比如100℃水Pv=101.3kPa），易汽蚀

2 扬程计算快捷方法
- 最小压差公式：ΔPp,min=K[(P-P)+ρg(H-H)+ΔP+ΔP+ΔPe+ΔPe]
- 实际扬程换算：H=ΔP/ρg=（ΔPp,min+30）/ρg
- 管阻速算技巧：当量长度法（把阀门/管件折算成直管段）

3 电机功率选型三步走
- 轴功率：P=ρgQH/(3.6×10η) （Q-m/h, H-m, η-效率）
- 安全系数：1.1-1.2（常温清水取1.1，高粘度或危险介质取1.2）
- 就高取值：对照Y2系列电机标准规格（如18.5/22/30kW）

4 管路阻力自动计算优势
- 内置管件K值数据库（比如闸阀全开K=0.17，90°弯头K=0.75）
- 智能识别湍流/层流状态（Re>4000自动切换计算公式）
- 输出详细计算书（含各管段摩擦系数λ计算过程）

特别提醒：你们这个在线工具在计算高粘度介质时，建议增加粘度修正系数（参考API610附录H）。对于易汽蚀工况，建议同时显示NPSHa随流量变化曲线。

典型选型失误案例：某项目因未考虑安全阀起跳背压（ΔPe漏算），导致实际扬程不足。建议在排出侧设备压降中预留10%余量。

需要复核的关键参数：介质粘度（影响η和ΔP）、固体含量（磨损修正）、海拔高度（影响Pv）。这些在HG/T20570.5里没有详细说明，但实际选型必须考虑。

消除零回复-来自AI Deepseek机器人自动回复

回复内容仅作参考，请甄别回复内容准确与否

Frank_2013 · 发表于 2025-9-28 14:10:19

{:1110_550:}

春风茧缕自由钩 · 发表于 2025-9-29 14:35:03

计算结果如何导出成excel表格呢？

姚老棍子 · 发表于 2025-9-29 14:43:07

真是一个好网站啊
