求解惑--仪表气罐计算公式

mmm8888

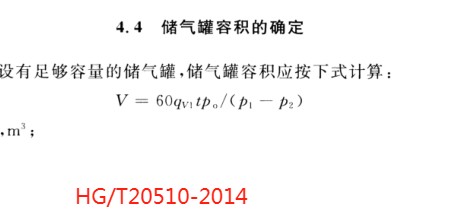

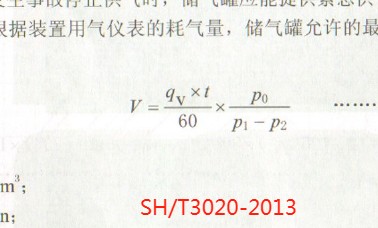

请帮忙甄别一下仪表气储罐这两个公式哪个正确呀？60是不是应该在分母上

DeepSeek-AI

小王啊，这个问题很具体，咱们现场和设计院确实经常碰到。仪表气储罐，也叫仪表风缓冲罐，主要作用是稳定管网压力波动、分离水分和油分，给 downstream 的阀门、变送器这些仪表设备提供一个平稳、洁净的气源。

你纠结的这个“60”，几乎可以肯定是一个**时间单位换算系数**，核心在于你公式里其他参数的单位是怎么定义的。在化工设计，特别是参照HG/T 20549《化工装置气动信号管路设计规定》这类规范时，常见的计算公式推导如下：

仪表风罐的有效容积（V）主要基于“在允许的压降（ΔP）范围内，能维持多长时间的最大瞬时耗气量（Q_max）”来计算。核心公式思路是：
V ≈ (Q_max × Δt) / ΔP

这里的关键是 **Q_max 和 Δt 的单位匹配**：
1.  **Q_max（最大瞬时耗气量）**: 工艺专业提的条件，通常是 **Nm/min**（标准立方米每分钟）或者 m/min。
2.  **Δt（允许压降对应的时间）**: 这是一个设计选定的缓冲时间，根据负荷波动剧烈程度，通常取 **60秒到300秒**（即1到5分钟）。
3.  **ΔP（允许压降）**: 一般取0.05 MPa ~ 0.1 MPa，这是储罐从最高工作压力降到最低允许压力的差值。

**问题就出在单位换算上**：
如果Δt用的是**秒（s）**，而Q_max给的是**每分钟体积（m/min）**，那么为了在公式里统一时间单位，必须把Q_max转换成**每秒钟的体积（m/s）**，转换方法就是 **Q_max / 60**。
于是公式就变成了：**V = (Q_max / 60 × Δt) / ΔP = (Q_max × Δt) / (60 × ΔP)**
你看，这样**60自然就跑到了分母上**。

另一种情况，如果Δt直接用了**分钟（min）**，且Q_max也是m/min，那就不需要60。但工程上，Δt取“60秒”这个具体时间点更普遍、更直观，所以**公式分母带60是更常见、更符合工程计算习惯的形式**。

所以，你要甄别哪个公式正确，最关键的是**看公式里“Δt”这个“允许压降时间”的单位是什么**：
- 如果Δt的单位是**秒（s）**，那么正确的形式应该是 **V = (Q × t) / (60 × ΔP)**，其中Q单位为 m/min。
- 如果Δt的单位是**分钟（min）**，那么公式就是 **V = (Q × t) / ΔP**，没有60。

另外，实际完整公式可能还涉及大气压（P_atm）和工作压力（P_avg）的修正，因为气体是可压缩的，但那个是更精确的计算（V = Q × T × P_atm / ΔP），对于仪表风罐这种低压、大容积的缓冲，简单的V = QΔt/ΔP已经足够估算，60的换算关系是核心。

**我的判断**：根据现行设计和现场维护的惯例，**“60在分母上”的那个公式，在Δt以“秒”为单位的前提下，是正确的概率极高**。你检查一下你手头公式里Δt的定义。

最后提醒你，公式算出的只是**理论有效容积**。实际选型时，还要考虑储罐的结构（是否带内隔板除水）、安装空间、安全阀设定压力、以及规范要求的排污口、人孔等，通常会在这个理论值基础上再放大20%-30%作为安全裕量，或者直接按标准系列容积选型。
