在流程工业管道设计领域，传统CAD曾是行业标配，但随着项目规模扩大、设计标准趋严，其二维绘图、手动操作的局限逐渐凸显。ZWPD作为国产自主可控的三维管道设计平台，依托数据级协同、智能化建模等核心优势，彻底打破传统设计的效率瓶颈，成为推动管道设计数字化转型的核心力量。本文从实操全流程出发，对比ZWPD与传统CAD的设计差异，解析其效率提升的核心逻辑。

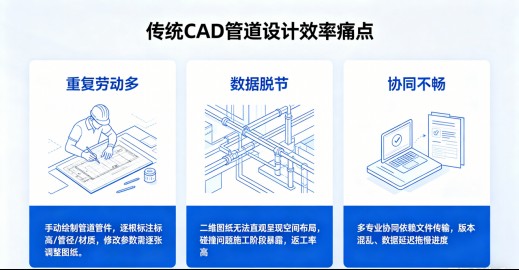

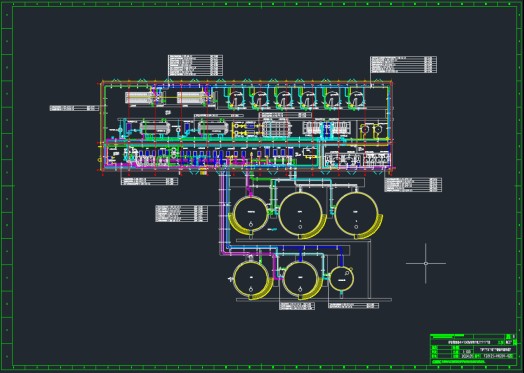

传统CAD管道设计的效率痛点，集中在“重复劳动多、数据脱节、协同不畅”三大层面。传统模式下，设计师需手动绘制管道、管件，每一根管线的标高、管径、材质都要单独标注，修改一处参数就需逐张图纸调整，耗时费力。同时，二维图纸无法直观呈现管线空间布局，碰撞问题只能在施工阶段暴露，导致返工率居高不下；多专业协同依赖文件传输，版本混乱、数据延迟等问题频发，进一步拖慢项目进度。

ZWPD的核心突破的是“数据驱动设计”，从建模、协同、出图到数据管理，实现全流程效率跃升，这也是其与传统CAD的本质区别。

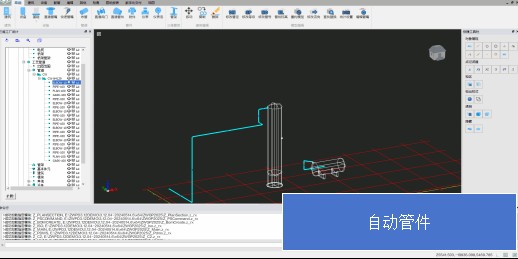

建模环节，ZWPD以智能化替代手动操作，效率提升最为显著。传统CAD绘制管道需逐段绘制、手动添加管件，而ZWPD内置完整的GB/SH/HG等本土标准图库，管道、弯头、三通等元件可直接调用，智能布管功能可自动避让障碍物、匹配管径与坡度，拐弯处自动生成弯头，变径时自动添加大小头，大幅减少重复操作。更重要的是，ZWPD采用参数化建模，修改一处管线参数，关联的管件、标注会自动同步更新，避免了传统CAD中逐图修改的繁琐，建模效率较传统CAD提升60%以上。

协同设计层面，ZWPD打破传统CAD“文件级协同”的壁垒，实现多专业实时联动。传统CAD协同需通过上传下载文件实现，单次同步耗时久，易出现版本冲突；而ZWPD构建集中式数据库，多专业设计师共享同一数据底座，可同时在线编辑同一项目模型，设计变更实时同步至全团队，彻底告别文件传输的繁琐。此外，ZWPD内置实时碰撞检查功能，建模过程中可自动识别管道与设备、结构的碰撞点，生成详尽报错信息，设计师双击即可定位问题，将施工阶段的错漏碰缺率降低45%以上，大幅减少返工成本与时间损耗。

出图与数据统计环节，ZWPD实现自动化产出，彻底解放设计师双手。传统CAD出图需手动整理管线信息、标注尺寸，材料表需逐行录入统计，不仅耗时，还易出现统计误差；而ZWPD可一键生成管道轴测图、平面布置图，单张轴测图生成仅需2秒，支持图框、标注格式个性化配置，无需第三方插件即可完成全流程出图。同时，软件可自动统计管道材料表、阀门表等各类报表，支持DWG与XLSX格式导出，数据与模型实时联动，确保统计结果精准无误，将原本需要1-2天的出图统计工作缩短至数小时。

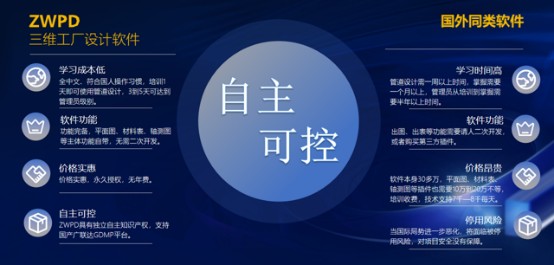

此外，ZWPD的兼容性与本土化适配，进一步降低了效率损耗。传统CAD对历史图纸的复用性差，不同格式文件导入易出现错乱；而ZWPD支持SAT/STP/DWG等多格式模型无损导入，可将传统二维图纸通过AI识图转化为智能化流程图，激活历史数据价值，减少重复建模工作量。同时，其操作界面贴合国内设计师使用习惯，内置免费本土化培训服务，上手难度远低于传统CAD与国外软件，可快速提升团队操作效率。

ZWPD与传统CAD的差距，本质上是“智能化、协同化、数据化”与“手动化、孤立化、碎片化”的代际差异。从建模到出图，从协同到数据管理，ZWPD通过全流程功能优化，不仅大幅提升设计效率，更降低了设计误差与返工成本，适配现代流程工业大型化、复杂化的设计需求。随着国产化替代进程加快，ZWPD正以自主可控的核心技术、高性价比的服务，成为管道设计领域的优选工具，推动行业实现高效、精准、数字化的设计升级。
