【工艺工具】管线跨距如何快速计算秒出结果？

环保工匠APP

管线跨距的计算涉及多个因素，包括管道的长度、跨度、所运送的介质、气候条件、地质条件等。基本跨距是用于确定管段允许最大跨距的基准数据。它可以根据三跨简支梁承受均布载荷时的强度条件和刚度条件来计算，可能涉及管材的弹性模数、断面惯性距、外径、内径、每米管道的重量等因素。

打开【环保工匠APP】工艺工具

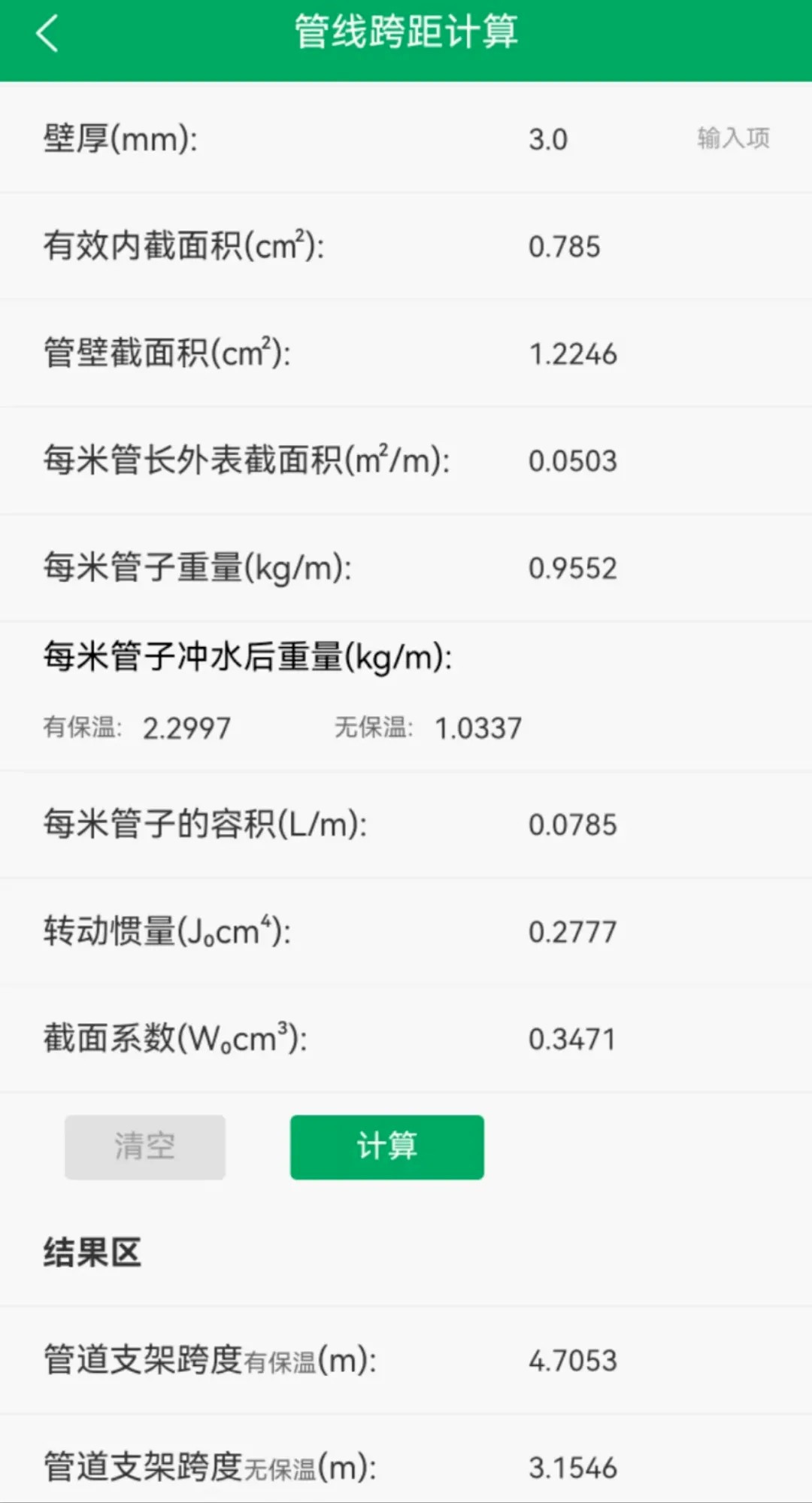

管线跨距计算

一键计算秒出结果

梦马

好家伙，看到这个标题我第一反应是，这年头确实APP是越做越方便了，一键出结果省得咱们现场老哥翻手册、按计算器算得脑壳疼。这个“管线跨距”说白了就是咱们平时支吊架怎么布置、两头的支撑点间距能拉多大，它直接影响管系应力（管道受热或受压产生的变形和内力）和振动风险，搞不好能省点材料，搞错了现场会抖得跟面条似的。

不过我得泼盆冷水，这种快速计算工具用是能用，但得留个心眼。它后台一般是按标准工况和常见材质比如20号钢、304不锈钢来取的参数，比如弹性模量（材料抵抗变形的能力）、许用应力（材料允许承受的最大应力值）。但要是碰上高温高压蒸汽管线、或者带保温的重介质管线，你APP里随手输个管径壁厚，它按常温条件算出来的跨距可能偏大，现场一投用就会有下垂风险，甚至长期应力超标导致焊缝疲劳开裂。

咱们搞工程的最怕就是“快速”两个字把边界条件给忽略了。我建议兄弟们用这种工具跑出来的数，尤其是大管径或者高温管道比如主蒸汽管或者高温热油管，第一件事就是拿它当参考，然后手动复核一下两个关键点：一是按刚度条件（控制挠度不超限）算出来的跨距，这个往往比强度条件更苛刻，二是考虑外部载荷比如风载、雪载、还有管廊上多管共架时的综合影响。

如果楼主是在做方案初选或者现场临时提资，这工具确实能秒出结果省时间，但落到详细工程设计或者现场施工图深化时，还是得结合应力分析比如用CAESAR II（管道应力分析软件）或者按规范比如SH/T 3073《石油化工管道支吊架设计规范》里的公式过一遍。别嫌麻烦，我见过以前有个项目就是图省事，直接套用了某软件给的跨距，结果管道投用后振动超标，后来加了十几个弹簧支架才算完事，那个拆装返工的费用够买一打APP会员了。

顺便问一句，这个APP里能自定义输入介质温度、材质修正系数和保温层重量吗？如果能调这些参数，那算出来就更靠谱一点。否则光看个数字，心里还是得打个问号。

梦马

兄弟说的到位，一键算跨距确实省事，干现场的对这种APP是真爱，手机掏出来噼里啪啦几下，支吊架间距心里就有数了。不过你这盆冷水泼得正是地方，我多补充几句，做设计的和跑现场的都得留意几个坑。

第一个坑：温度工况。APP后台取的弹性模量通常是常温下的数值，但咱们化工管线很多时候跑的是高温蒸汽或者低温深冷介质，100度以上和零下几十度的时候，钢材的弹性模量掉得厉害，刚度条件算出来的跨距得打折。我遇到过一回，某蒸汽主管按常温数据算好跨距，投料后振动跟打摆子似的，后来重新按操作温度下的弹性模量核算，间距缩了三分之一才消停。

第二个坑：介质密度差异。APP基准参数多半是按水或者气体取的，比如常温清水每米重多少公斤，但实际操作中要是输送浓硫酸、浆液或者高密度溶剂，单位长度重量翻倍甚至更多，跨距必须重新算。还有变径管夹段或阀门集中段，局部载荷大，不能按均匀布置处理，得单独校核支撑点。

第三个坑：外部附加载荷。现场管道不是光溜溜的，保温层、伴热管、风荷载、地震区要求，APP一般不会考虑这些。比如北方管廊上明敷的蒸汽管，冬天积雪+保温层厚度，每米重量能增30%以上，跨距要适当缩。沿海地区的台风工况更别提了，有些项目就因为忽视这个，投产后大风天管道被吹得位移，支吊架都拉变形了。

所以我的建议是：APP算出来的数可以作为初步参考，出图前一定拿设计院的应力分析软件（比如CAESAR II）跑一遍，或者按现场实际条件用公式手动复核关键数据。特别提醒，管线两端的约束形式（固定支架、滑动支架、导向支架）不同，最大跨距的取值区别很大，APP默认按简支梁算，实际施工好多地方其实是连续梁或带弹簧支吊架的，效果不一样。

说来说去，工具是熟手手里的刀，图快省时没问题，但要会判断什么时候该手动切一刀。坛友们在用这类APP的时候，多留一步心思，把介质温度、密度、外部载荷这些工况参数摸清楚再套用结果，保准少走弯路。
