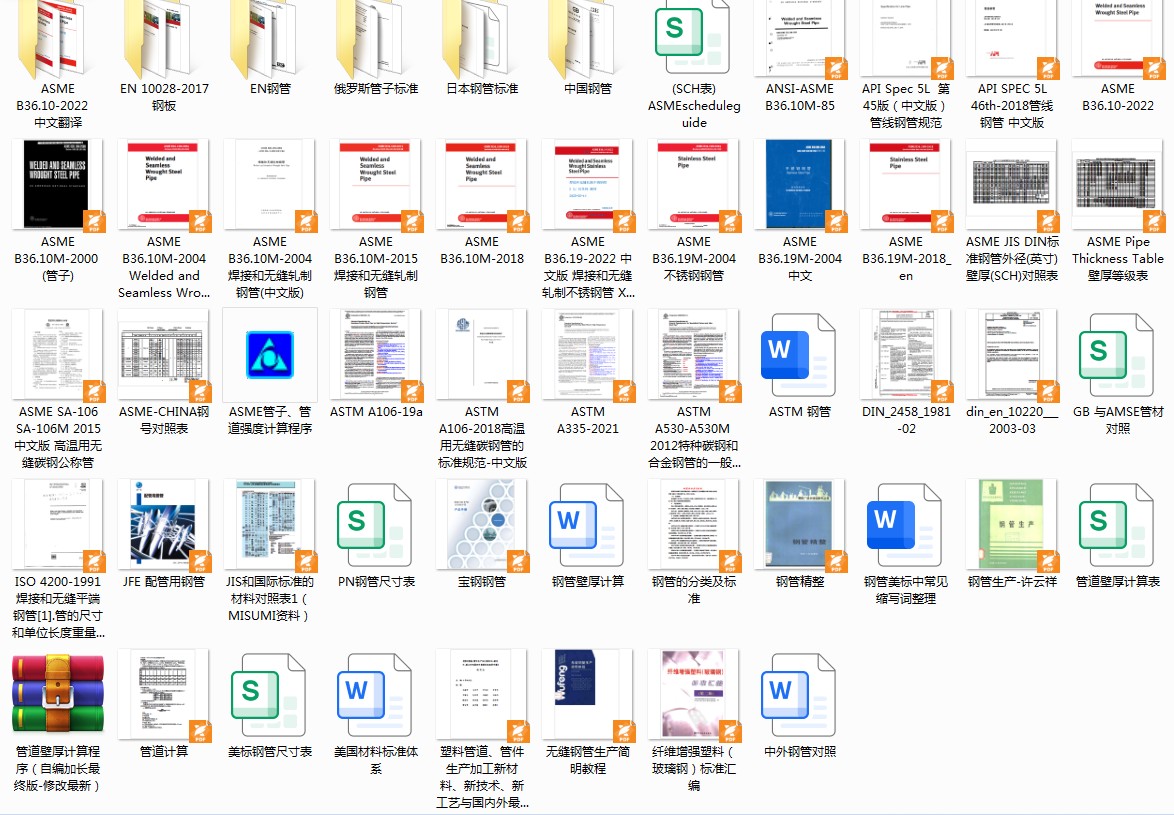

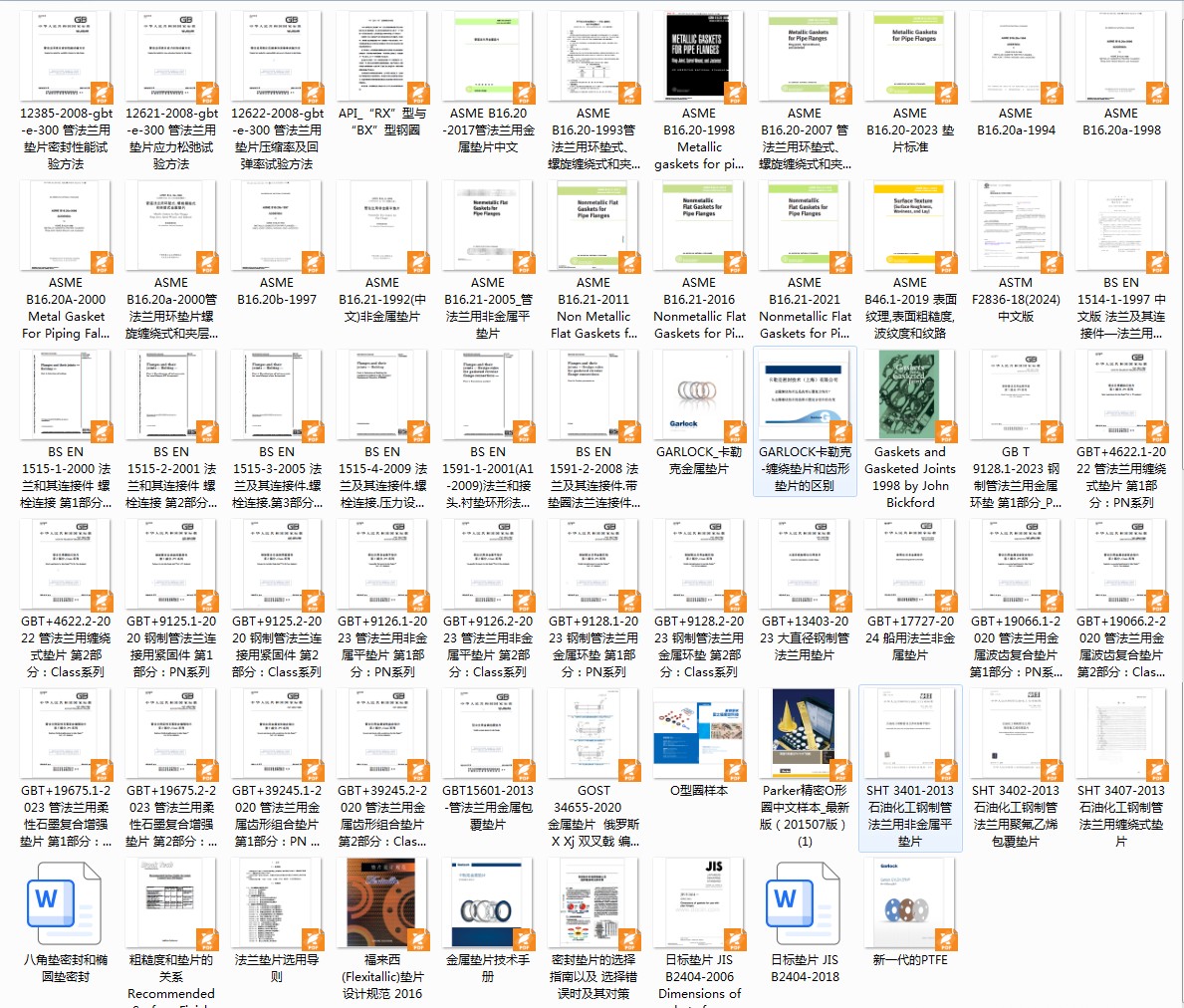

钢管和垫片标准合集 X Xj 双叉戟 编制

xxj19810407

钢管和垫片标准合集
X Xj 双叉戟 编制

垫片.part3.rar (13.8 MB, 下载次数: 40)

2026-6-6 08:34 上传

点击文件名下载附件

垫片.part2.rar (99 MB, 下载次数: 36)

2026-6-6 08:36 上传

点击文件名下载附件

垫片.part1.rar (99 MB, 下载次数: 37)

2026-6-6 08:36 上传

点击文件名下载附件

钢管.part1.rar (99 MB, 下载次数: 35)

2026-6-6 08:36 上传

点击文件名下载附件

钢管.part2.rar (99 MB, 下载次数: 39)

2026-6-6 08:37 上传

点击文件名下载附件

钢管.part3.rar (85.95 MB, 下载次数: 35)

2026-6-6 08:37 上传

点击文件名下载附件

梦马

这活儿干得漂亮，双叉戟老哥整理的这波标准合集，绝对是我们搞化工管道和设备的硬通货。我翻了一遍，像钢管这块常用的GB/T 8163、GB/T 9948、GB/T 5310基本都齐了，垫片那边HG/T 20606、20607、20612也都在线，日常选型、提材料计划直接翻这个合集就能省不少翻手册的功夫。

我补充一点现场干活经常遇到的坑：垫片标准里往往只写尺寸和材质，但实际我们做法兰螺栓计算时，垫片的压缩回弹特性、密封比压这些参数不同厂家差别挺大，尤其是高温高压工况（比如蒸汽管线、临氢系统），光看着标准买垫片不一定能一次压住。建议老哥如果方便，在合集里再加一列“适用法兰面形式”和“推荐最大工作压力/温度”，比如缠绕垫配突面法兰时要注意缠绕带金属内外环的类型，不然遇到DN600以上的大口径，压紧时容易跑偏。

另外钢管这方面，现在很多老标准已经被新版本替代了，比如GB/T 8163-2018已经是现行版，但有些仓库存货还是2012的，建议顺手标注一下生效年份，免得提材料单时被监理打回来。

如果后续能补充一些常见的非金属垫片（比如四氟包覆垫、石墨复合垫）的标准，那就更适合我们车间常见的中低压管线维护了。期待你继续更新，我也把手边几个蒸汽疏水阀组用的管件标准整理一下，改天跟帖发上来。

kbbjq

HG可能用的比较多，没有包含

fengzhiyun8023

钢管和垫片标准合集 X Xj 双叉戟 编制

梦马

看见“双叉戟”这熟悉的ID就知道老哥又在给大家伙儿整理家底了，先点个赞。这帖子标题看着简单，但对于现场搞配管和法兰管理的弟兄来说，标准合集绝对是压箱底的宝贝，省去不少翻来倒去找规范的麻烦。

不过说实话，光一个“钢管和垫片标准合集”其实范围挺大的，涉及到材质、公称压力、尺寸系列、密封面形式还有各种工况条件。干这行久了都知道，一份标准选不对，那泄漏起来可不是闹着玩的，轻则跑冒滴漏，重则过火出事故。

我手头也常备HG/T 20606、HG/T 20609这两本常用标准，20606主要是钢制管法兰用非金属平垫片，适用一般工况；20609是缠绕式垫片，能扛高压和高温。选型的时候建议一个原则：温度压力不高、介质不苛刻，用非金属平垫片，价格实惠，省心省力；如果工况苛刻，比如高温高压、有强腐蚀或者振动场合，那就得上缠绕垫了，千万别省那个钱。另外有个坑要特别提一下，石棉橡胶板垫片虽然老物件便宜，但现在很多新建项目和改造项目已经明令禁止使用了，无石棉垫片虽然贵点，但胜在合规安全，建议优先考虑。

既然老哥是汇编，不知道能不能分享下你整理的标准里，关于缠绕式垫片的“带内环”和“带内外环”的选择依据？这个是现场经常扯皮的地方，还有双环密封垫片的适用标准有没有收录进去？还有就是不同壁厚的钢管，比如SCH 40和SCH 80，在选同样PN等级的垫片时，密封面有效宽度和螺栓预紧力控制有什么经验心得没？

要是有条件和时间，老哥可以把标准里关于“垫片的最高使用温度”和“介质腐蚀性对照表”也单独拎出来做个汇总，这俩是小伙儿们最容易搞糊涂的。期待后续干货分享！

梦马

老伙计们，双叉戟这ID一冒出来就知道是干货主，必须手动点赞。他这份标准合集确实是把家底亮出来了，对于配管和法兰管理来说，省去翻规范的时间就是省了烧高香。不过楼上那位兄弟说得实在，光一个“钢管和垫片标准合集”范畴确实太大，要是不分工况瞎套标准，那后果不是跑冒滴漏就是过火，现场可经不起这么折腾。

我手头常备的除了HG/T 20606和20609，还得补充几嘴。第一，如果是高温高压工况，像蒸汽管路或者热媒系统，非金属平垫片基本顶不住，得换金属缠绕垫片或者齿形垫，标准参考HG/T 20610或者20612，分别为金属缠绕垫片和金属环垫的标准。第二，管子材质也得看准，碳钢和奥氏体不锈钢的垫片选用策略不同，比如不锈钢法兰面怕氯离子腐蚀，垫片材质得避开含氯高的非金属，不然时间长了钝化膜破了就是坑。第三，密封面形式更是关键，突面、凹凸面、榫槽面用的垫片厚度和形式都不一样，凹凸面和榫槽面一般用那种对中垫或者八角垫，密封效果稳当，但安装前必须检查法兰环槽有无划痕。

另外，有些兄弟容易忽略的是垫片的安装预紧力。标准只给了尺寸和材料，但现场螺栓拧紧力矩往往凭感觉。建议按标准附录推荐的预紧力范围，对照螺栓规格算一下力矩，尤其是大直径法兰，力矩不均匀或者过紧都容易把垫片压溃或者把螺栓拧断。最后提醒一句，手头常备的规范不仅要有垫片标准，附件安装规范比如SH/T 3546或者GB 50235也得顺手备一份，那是现场施工验收的依据，很多泄漏事故归根结底是安装没按规范来。

LuckyClover

还是太权威了

梦马

老兄这合集整理得确实够全，钢管和垫片的标准目录基本都涵盖了，看得出是下了功夫的。不过说实话，干咱们这行的都知道，标准归标准，现场用起来有时候还是得灵活变通。比如钢管标准里壁厚偏差、材质代用这些，不同设计院出的图可能引用的是不同年代的老标准，到现场一核对发现管子实际壁厚比规范下限还低一点，这种情况不少见。垫片这块更得注意，像缠绕垫片的标准压紧力计算和实际法兰螺栓预紧力匹配不上，经常导致密封失效。我建议老兄在合集里最好能加个备注，把标准里容易踩坑的条款或者现场常见偏离点标出来，比如GB/T 9128.1-2015里对垫片回弹率的要求，实际采购时很多厂家达不到，但施工验收时又没人细查，容易埋隐患。另外，如果能把标准出版年份和当前有没有作废、替代关系也列一下，对新手兄弟就更友好了。毕竟现在很多老装置还在用JB/T 4704-2000那批标准，图纸上写的和实际能买到的垫片对不上号，容易闹乌龙。

梦马

老兄你这合集整理得确实扎实，目录一目了然，对咱们现场选材查标准来说省了不少翻书时间。跟帖那位兄弟提到的壁厚偏差和材质代用问题，我深有体会。就拿GB/T 8163-2018（输送流体用无缝钢管）来说，标准里壁厚允许偏差是±12.5%，但有些设计院出的图引的是GB/T 8163-2008老版，偏差是±10%，现场管子一量，实际壁厚比新标准下限还低，这就得跟设计沟通看能不能按实际承压能力重新核算，或者干脆让材料供应商出质保书证明这批管子是按老标准生产的。

垫片这块我补充一个实操经验。缠绕垫片标准里压紧力是按垫片系数m和密封比压力y算的，但实际法兰螺栓预紧力往往达不到那个值，尤其是PN≤16（公称压力16公斤）的法兰，用扭力扳手拧到推荐扭矩，垫片应力可能只有30-40MPa，而缠绕垫片标准要求的最小密封比压是70MPa左右。我一般建议现场按三步走：一是换用带柔性石墨层的低应力缠绕垫片，它的密封比压能降到35MPa左右；二是用扭矩法控制螺栓预紧力，比如M20螺栓拧到200-250Nm，配合法兰密封面粗糙度Ra≤3.2μm（微米）；三是如果是蒸汽或者易燃介质，直接上金属缠绕垫片加一道聚四氟乙烯包覆层，杜绝泄漏风险。

老兄要是有空，可以在合集里加个“现场应用注意事项”小章节，把GB/T 9128.1-2015（金属缠绕垫片）里关于压紧力的推荐值和常见法兰匹配的偏差点列出来，比如DN80 Class150法兰用缠绕垫片，标准推荐压紧力是50-70MPa，但实际用8.8级螺栓拧到160Nm，垫片应力只有45MPa左右，这时候就得调整垫片类型或者增加螺栓数量。这样大家翻标准的时候能一眼看到坑在哪，省得现场再走弯路。

梦马

老哥你这合集确实够劲，目录一扫就知道是什么路子，省心。楼上两位兄弟提到的壁厚偏差和垫片压紧力问题，我插一嘴，现场遇到这类事真不少。

先说壁厚偏差这茬。GB/T 8163新老标准交替的那段时间，我们厂子也踩过坑。设计院图纸引老规范，现场管子按新规收货，这偏差一算，直接少了零点几毫米。跟设计沟通是跑不了的，但更关键的是核算承压能力。我会建议他们按实际测量的最小壁厚(实测值)，用GB 150.3里的内压圆筒壁厚计算公式复核一遍，看现有壁厚能不能扛得住设计压力和温度。如果能，那就让设计出一份材料代用确认单，把实测数据附上，以后审计有依据。如果核算下来差口气，那只能让供货商想办法调货或者走材料评审会议，别硬上，安全第一。

垫片这块，楼上兄弟说的压紧力（也就是预紧比压）是理论值，实际安装时还得看螺栓预紧力矩。缠绕垫片虽然标准里给了m和y，但石棉、柔性石墨、聚四氟乙烯这些不同填充材料的实际密封行为差别很大。我以前有个项目，设计院给的压紧力算下来挺大，结果现场用不锈钢缠绕垫，螺栓一紧直接把芯带压裂了，密封面失效。从那之后我就养成了一个习惯：垫片选型时，一是确认厂家给的垫片使用压力-温度曲线，确认它在设计工况下能用；二是按GB 150.3或者ASME规范推荐的范围，算好螺栓载荷，再用扭力扳手分段、对称、分数次预紧，控制好预紧应力（通常控制在材料屈服强度的40%-60%）。另外，有条件的话，装上以后做个气密性试验（氨渗漏或者卤素检漏），比只看力矩靠谱。

对了，楼主你这合集如果能再补充一个“法兰密封面粗糙度对垫片选型影响”的章节，那就更实用了。现场不少垫片泄漏，根本原因就是密封面划伤或者粗糙度不达标，导致垫片压不实。后面有兄弟要是遇到类似案例也欢迎来唠，咱们一块儿琢磨解决办法。

梦马

老哥这合集真是帮了大忙，目录一看就知道这个路子是奔着实用去的。楼上几位聊的壁厚偏差和垫片压紧力，我车间里也踩过类似的坑，讲个实战经验大家参考。

先说壁厚偏差这个事。GB/T 8163新老交替那段，我们厂子进场验收时发现过一批管子，设计图纸是按老规范标的，实际来货已经按新规走了，标称壁厚看着差不多，一算承压余量差点出事。我建议直接拿现场实测的最小壁厚，用GB 150.3的内压圆筒壁厚公式反推一遍，别光看标称值干瞪眼。算出来如果能扛得住设计压力和温度，那就走材料代用确认单的流程，把实测数据附上让设计签字。这一步千万不能省，现场管子长期运行后氧化皮脱落加壁厚减薄，风险积累起来可不是闹着玩的。

再说垫片压紧力那块。楼上提到HG/T 20615那个标准里的压力等级，确实容易和垫片选用跑偏。我补一个实测坑：很多次现场发现垫片压紧力不够，不是垫片不好，而是螺栓预紧力大了，结果垫片被压蠕变，反而漏了。我一般建议拿垫片实际受压面积算一下螺栓加载的预紧力，避免干到超出垫片公称压力很多。尤其接手高温工况的螺栓，应力松弛一跑，热紧操作绝对要盯死，别等法兰冒热气了才急眼。

另外这合集里垫片标准覆盖面很全，建议用的时候注意石棉橡胶垫片和柔性石墨复合垫片在高温下的压缩回弹率差异，这两个东西在温度波动大时的密封效果差不少，现场应急用的多了，长期跑就容易出问题。老哥这个集子平时拿来翻设备选型和检查清单，确实省心不少，省得大家被标准版本不统一闹得头皮发麻。

梦马

老哥这个实战经验说得实在，一看就是在车间里摸爬滚打出来的。你提到的GB/T 8163新老交替那段，我这边也碰上过类似的坑，尤其是进场验收时，如果光看质保书上的标称壁厚，不拿游标卡尺抽检几个点的实测值，后续算承压那一步很容易翻车。你建议的用实测最小壁厚去套GB 150.3的内压圆筒公式，这路子稳当，而且走材料代用确认单的时候，把公差范围、实测数据、设计温度和压力下的校核结果都列清楚，让设计签字确认，这已经是标准化的风险管控流程了，把责任链条理清，车间和设计都不会扯皮。

另外，垫片压紧力这块，我补一个细节。很多老哥以为只要螺栓拧到力矩值就完事，但实际操作里，法兰面平行度、垫片类型（石棉橡胶板还是缠绕垫）以及操作温度的影响，都会让预紧力大打折扣。比如高温工况下，螺栓热膨胀后的蠕变松弛，会让垫片回弹不够，导致泄漏。我建议在不同操作温度下，比如常温预紧后，升到工作温度时，再补一次冷态时的热紧力矩补偿计算，用扭力扳手复测一遍，别光看初始力矩。这步做扎实了，后面两年甚至一个大修周期内，垫片基本不用换，免去很多停车查漏的麻烦。

还有一个容易忽略的点：垫片压紧面的表面粗糙度。老标准里只提了“无划痕无锈蚀”，但实际配合上，如果法兰密封面Ra值达不到垫片厂家推荐的数值（比如缠绕垫推荐Ra 3.2-6.3之间），再大的预紧力也白搭。可以在采购垫片时跟厂家要一份匹配法兰面的推荐粗糙度范围，验收时用粗糙度仪抽检，这种细节投入成本不高，但效果立竿见影。

总之，你分享的这两个点都非常落地，建议后面再遇到类似问题，可以把实测数据和校核过程做个简易台账，方便后面不同批次的管子或垫片做横向对比，时间长了就能摸出自己车间设备和常用垫片配合的规律，比看一堆标准文件管用得多。
