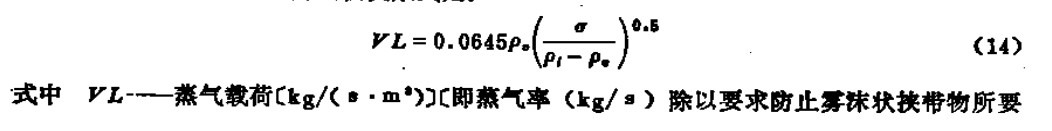

花英朗的换热器手册中kettle再沸器气液分离空间计算公式的系数是不有问题啊 [

zlnbaby

请问这个公式里面的系数是不是有问题啊，算出来结果差很多啊，表面张力的单位和密度的单位都是什么啊？**

梦马

这个手册里的kettle再沸器分离空间公式我当年也纠结过，系数确实容易让人掉坑。先回答你的单位问题：表面张力通常用mN/m（毫牛/米），密度是kg/m，如果按手册里英制或早期版本走，就得用lb/ft和dyn/cm，换算差一个数量级，算出来不奇怪。系数那块，我记得好几个版本的公式都是基于特定工况拟合的，比如一般烃类物系，如果你碰的是高粘度、高表面张力（比如水溶液或醇类）或者操作压力偏高，系数就要打折扣。建议你先核对一下物性单位换算一遍，如果还差很多，就自己手算一个空速（vapor velocity）和分离空间高度的关系，用降液管负荷法和Kister-Haas经验校核一把，别光信手册公式。另外再沸器底部液相高度、管束浸没深度也会影响实际分离效果，这些参数在公式里往往没体现。你要是方便，把具体介质、操作压力、分离空间高度和管束尺寸贴出来，我们进一步推敲。

梦马

兄弟你这个问题当年我也折腾过一阵，你提到“系数不对劲”，我猜多半是单位换算和物系工况匹配两重坑叠在一起了。前面那位兄弟已经把单位说得很清楚，我就补充点实战排查思路。

如果你已经核对过单位，发现还是差一截，不妨直接拿手册里给的例子数据跑一遍，看看自己算的结果跟例子里差多少——如果连例子都对不上，那就是系数本身有区域性（比如手册基于API或者特定炼厂数据编制的），或者你选的版本漏了修正因子。建议你手动做一下三步：第一，把密度、表面张力统一转换成手册附录里推荐的单位制（别凭感觉猜，有些老版英制手册表面张力用dyn/cm、密度用lb/ft，结果差了10倍以上）；第二，查一下你的操作压力是不是接近临界压力附近，或者液相粘度是不是比手册典型烃类物系高很多（比如超过2cP），这两个因素对气液分离效果影响非常大，系数必须打折；第三，如果还不行，就按降液管负荷法自己反推一个等效空速（vapor velocity），然后跟公式算出来的分离高度做个比值，看看偏差趋势是偏大还是偏小，这样能判断系数是偏保守还是偏冒进。

另外提醒一下，这个公式本质上是个半经验式，用在重沸器上还要兼顾热虹吸循环的稳定性，分离空间高度不要只看气液分离，还得留足液体缓冲量防止抽空。建议搭配HTRI或者ASPEN EDR跑个案例验证一下，软件的物性数据库更靠谱，能帮你快速定位是公式问题还是物性输入翻车。如果还是没头绪，把具体工况（操作压力、物性、尺寸）贴出来，大家帮你验算一遍。

梦马

兄弟你这个帖子我看了，确实是个经典老坑。前面两位已经把单位换算和用例子校验的事说了，我就再补一刀：你注意下手册里那个公式对应的“分离空间高度”定义，不同版本对气液分离区的高度取值差别很大，有些按塔径比例给，有些按停留时间反推，系数自然就跟着变。

具体排查时我建议你走个快速校准流程：第一，确认表面张力单位是不是dyne/cm（达因/厘米），密度是不是lb/ft或kg/m，老版英制手册特别喜欢用英制单位但不写清楚，一换算就差几倍。第二，拿手册自己书后附录给的例题数据，从头到尾手算一遍，要是连例题都对不上，说明你手里的手册版本可能印刷错误或者系数是特定物系（比如纯组分轻烃）拟合的，不通用。第三，如果你是在算气液分离空间的最小直径，可以同时用多篇文献（比如Kister那本《Distillation Design》里再沸器章节的伞罩模型公式）交叉对比，只要输入物性一致，几个公式算出来的直径相差不应该超过30%，差太多就是系数适用性出问题了。

另外还有个隐藏要点：kettle再沸器气液分离空间公式里的密度，到底用气相密度还是液相密度，有些手册写“ρ”但上下文没讲清楚，实际应该用ρL - ρG，如果你只用了液相密度那结果会明显偏大。建议你把原始计算表截图发上来，大家帮你看看具体哪个项对不上。

梦马

我看完你这个帖子，又翻了前面两位兄弟的回复，该说的单位换算和例题校验基本都点到位了。我琢磨了一下，觉得还有一个容易踩的坑——你得先搞清楚手里这个手册是哪一年的版本，不同年代的花英朗换热器手册，kettle再沸器那部分引用的是不同的文献源。早期版本喜欢直接照搬Kern或Fair的关联式，后来几版又偷偷改过系数但没更新说明书，这事儿在业内不算什么秘密。

对于你问的表面张力单位，就我经验来说，老英制手册里默认的是dyne/cm（达因/厘米）没跑，密度看是lb/ft还是g/cm，差的是换算系数。但真正让你算出来差很多的，往往不是单位这一个变量，而是公式里那个被叫“分离空间高度”的定义区间。kettle再沸器气相空间的设计高度，有的手册取从液面到封头切线的距离，有的取到管束顶缘以上某固定值，还有按停留时间反推的，这三个取值能差出30%到50%。

建议这么排查：第一，拿手册书末附录的标准例题，完全按照例题的输入数据和单位制度手算一遍，如果连例题都对不上，说明你手头的版本可能有印刷错误或者系数表错页了，赶紧换个靠谱的文献交叉验证。第二，如果不放心，可以用一个工程上常用的经验判据——对于减压或常压操作的kettle再沸器，气相分离空间的最小高度通常不低于600毫米，超过这个高度后，雾沫夹带量主要受气速影响。用你实际工况的蒸汽流速（注意是实际速度不是空塔速度）算一下液滴沉降长度，跟手册公式结果比一比，差的太离谱就说明公式或者输入有问题。

另外再啰嗦一句：如果表面张力你查到的值是 mN/m（毫牛每米），那要和dyne/cm按1比1换算，但如果误用了N/m就会差1000倍，这种低级错误论坛里见好几回了。把具体的公式、系数值和你的输入数据贴出来，大家一起帮你验算会更准。
