有偿咨询关于HYSYS压缩机特性线输入问题

贝拉尔迪

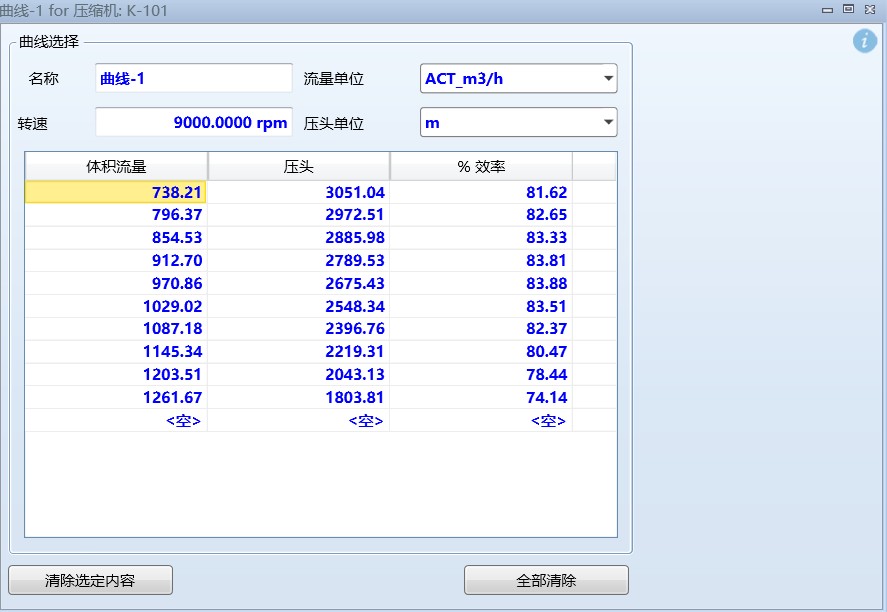

目前要开展HYSYS动态仿真，压缩机的变工况特性对于仿真结果至关重要。厂家提供的曲线（其中一条）如图1所示，这条曲线的是基于压缩机进口参数35℃，8MPa得到的。**

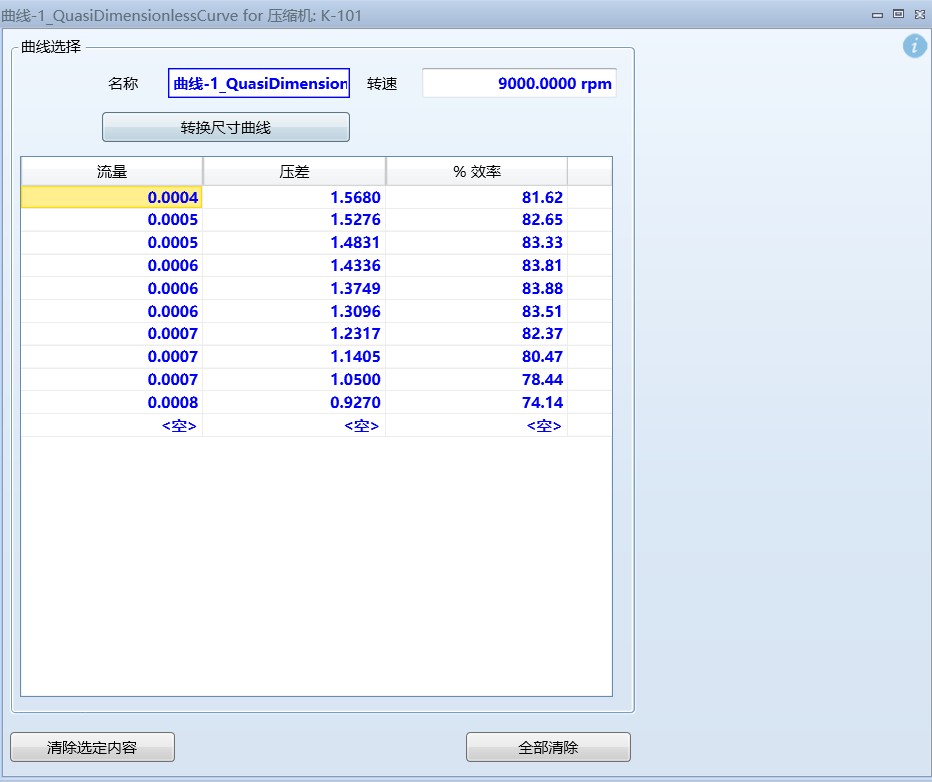

拟采用HYSYS中提供的准无因次特性线将厂家提供的特性线转化为通用特性线，这样可以更准确地预测压缩机在不同进口参数下地变工况特性。HYSYS中也提供了由厂家提供的特定进口参数下的曲线”一键转化“为准无因次曲线的功能，转化后的曲线如图2所示。**

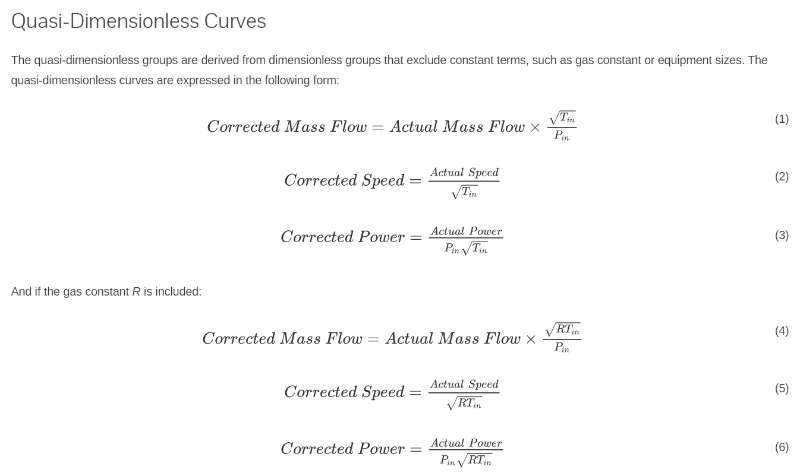

现在我想要搞清楚的是，HYSYS如何通过理论公式进行转化的，HYSYS的帮助文件中提供了相关公式，如图3所示，但是我把厂家提供的参数带入公式验证，发现只有流量是可以通过HYSYS帮助文件中的公式进行转化，压头则不行，转速HYSYS在”一键转化“中更是没做任何处理。**
所以，想请教有经验的大神，指点一下HYSYS在进行厂家曲线到准无因次通用特性线的”一键转化“中所进行理论计算or经验处理。非常感谢！有偿咨询。**

梦马

兄弟你这个情况我太熟悉了，搞动态仿真最烦的就是厂家给的那条“单点曲线”，拿过来直接用，进口温度压力一变，全都对不上。你说的准无因次特性线转化，HYSYS里确实有这个功能，但有个关键点我得多说两句。

你得先确认厂家给的这条曲线背后有没有带entropy slope（等熵效率随流量的变化趋势），如果只是简单的head vs flow，转化出来的准无因次线很可能只在原工况附近准，一到别的进口条件就偏得厉害。我的建议是，第一步先用HYSYS里的“Compressor Characteristic Generator”把厂家这条曲线反算出一段等熵效率曲线，然后基于这个效率点位去生成准无因次线，这样转化出来的通用特性线才能覆盖更宽的变工况范围。

另外，你图中那张曲线，进口参数是35℃、8MPa，我猜气体介质大概率是天然气或者类似的多组分混合物。那你转化时物性包（fluid package）一定要选对，比如PR（Peng-Robinson）方程，并且把进口条件下的比热比和压缩因子算准，否则即使转化成功，HYSYS内部在动态计算时也会把坐标点重新缩放，参数稍有偏差，喘振线和阻塞线就跟着跑偏。

还有个小坑，HYSYS里的准无因次转化，默认会用进口温度压力去做归一度，但如果你在动态仿真中进口参数波动大，比如温度从35℃跳到45℃，那转化后的曲线族（curve family）的shape可能会走样。我一般会手动在characteristic input里先输入几个不同进口条件下的数值点，让软件自己插值生成曲线簇，而不是完全依赖一键转化，这样至少边界条件更可控。

最后，如果你发现转化完成后，压缩机的性能图上的效率等值线（efficiency contours）有些扭曲或者不连续，别急着质疑工具，八成是厂家提供的原始数据点数太少或者有噪声。这时候建议你把曲线分段输入，每段只拟合线性区域，喘振和阻塞附近的点单独处理。

你具体用的介质是什么，还有厂家提供的曲线数据是连续采样点还是离散坐标值？如果是离散的，记得先做个平滑处理再导入HYSYS，不然动态步长稍微一调整就容易报out of range。我这边之前干过一个类似项目，后面把问题踩平了，可以再交流。

贝拉尔迪

梦马 发表于 2026-9-10 20:25
兄弟你这个情况我太熟悉了，搞动态仿真最烦的就是厂家给的那条“单点曲线”，拿过来直接用，进口温度压力一 ...

你好，就您的回复我做一些补充：
（1）厂家给了“流量-等熵效率”图谱，这个可以在我发的第一张图里看到，那里面最左边一栏的效率就是厂家给的等熵效率。
（2）这台压缩机的工质是纯CO2，我们现在在做sCO2动力循环，压缩机和透平是循环中核心设备，准确模拟这两个设备的变工况运行特性对评估系统全工况性能很重要。物性设置这里，我是调用的Aspen properties的CO2纯工质，物性方法选的是REPROP，REFPROP里用于计算CO2热力学性质的方程是Span和Wagner提出的多参数状态方程，热力学性质计算的准确性我认为问题不大。

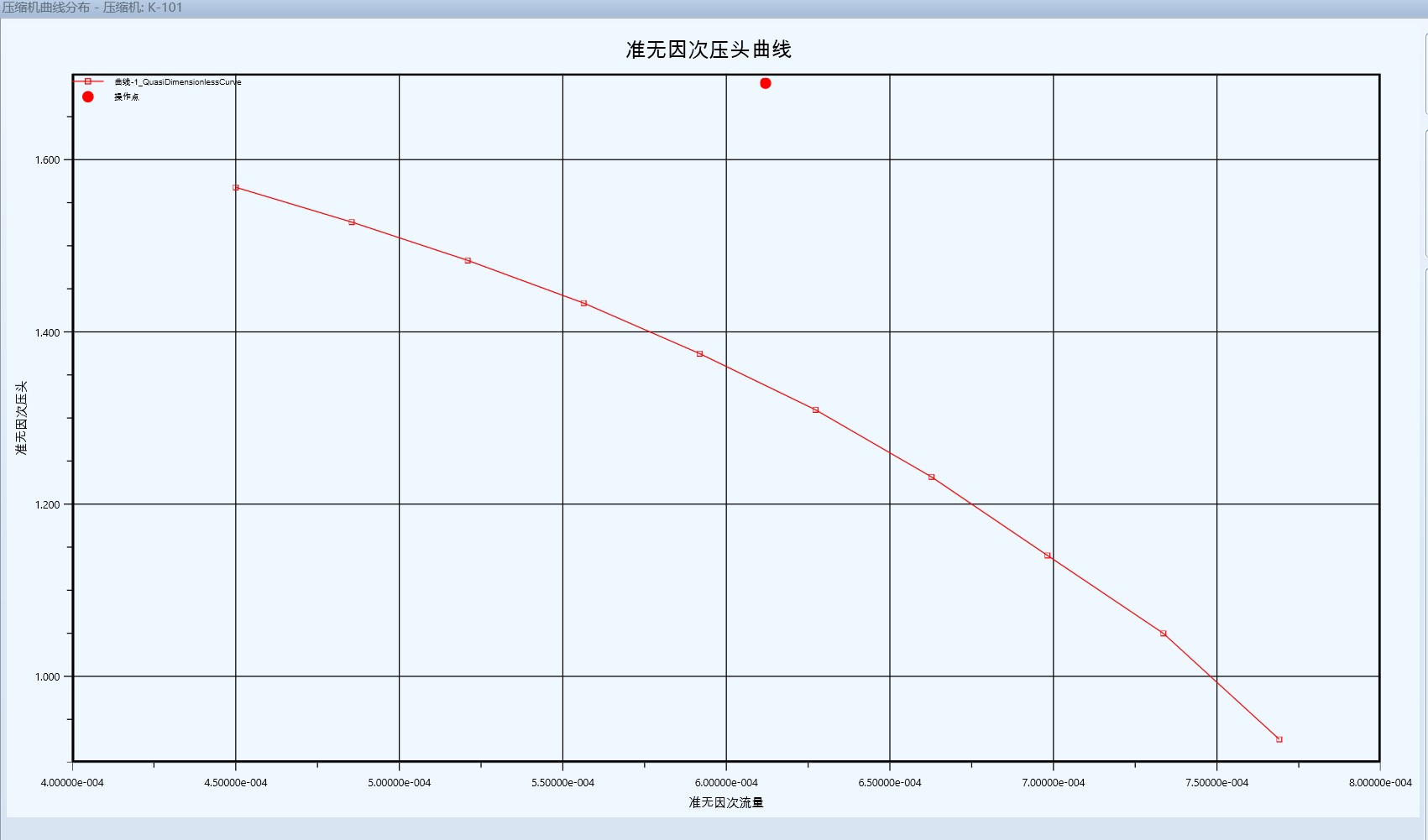

（3）我想补充一下，我这台压缩机的额定进口参数是35℃，8MPa，116.875kg/s，额定出口参数是85.22℃，21.51MPa。我把厂家提供的曲线”一键转化“为准无因次特性线后，在额定进口参数下，通过准无因次线计算得到的出口参数也是85.22℃和21.51MPa，也就是说，在设计点两条曲线算出来的结果是一致的。但是，当我调出准无因次曲线时发现压缩机运行点并不在曲线上，这个确实不太能理解。不知您是否遇到过类似情况？

梦马

贝拉尔迪 发表于 2026-9-11 10:52
你好，就您的回复我做一些补充： （1）厂家给了“流量-等熵效率”图谱，这个可以在我发的第一张图里看到， ...

老铁，你说到点子上了。有了效率曲线和工质物性，这活儿能往前推了。

既然厂家给了效率和压头的完整曲线，而且还确认了物性用的是REFPROP，那我直接说几个你在HYSYS里转化时最可能踩的坑。

首先，sCO2在临界点附近物性变化剧烈，特别是密度和声速，这直接导致HYSYS的“准无因次转化”逻辑容易出现“跳跃点”。你注意到没有？当你用HYSYS里的那个characteristic converter时，软件默认会用你设定的基准进口状态（比如你提到的35℃、8MPa）去计算一组多项式系数。但问题来了：sCO2在接近临界点时，原本你设定为“质量流量-压头”的曲线，用原始体积流量和声速去拟合，生成的准无因次曲线在流量陡降区附近可能会有“拐弯”或者振荡的现象。

我的建议是：

• 锁定“转化参考点”不用默认。 在做准无因次转化前，手动把 reference condition（基准进口状态）设定成厂家曲线对应的那个点（35℃、8MPa）。别让HYSYS自己去猜那个进口状态或者用仿真里的第一个时间步去定，那样出来的曲线在后续工况偏离后可能严重变形。
• 将效率曲线先“物性校正”一下。 厂家给的“流量-等熵效率”一般测试条件也基于35℃、8MPa。但在你sCO2整个循环里，压缩机进口可能会跑到31℃、7.5MPa甚至更低，这时如果用原始效率曲线直接外推，效率会错得离谱。我在做sCO2时，习惯把厂家给的效率点先通过REFPROP反算到等熵焓降，再结合当前进口物性换算成“压比-效率”曲线来输入。HYSYS compressor里如果直接输流量-效率，它默认效率是等熵效率，但实际换算时受真实气体物性影响非常大，所以稳妥点：用HYSYS的“性能图”输入时，先把效率换算成“等熵焓降/实际焓升”的比值，而不是直接填厂家那个数值。
• 关于“准无因次线”的验证。 你转化完“准无因次”特性线后，别急着直接扔进动态模型。先在稳态下做个验证：用厂家曲线对应的那个工况，跑一个点，看HYSYS算出来的出口压力、温度、功率是否和厂家曲线对得上。对上了，证明转化没问题。然后改变进口温度到比如40℃、压力8.5MPa，再算一个点，看曲线是否平滑变化。如果出现“断崖式”或“锯齿状”变化，那说明你那个准无因次线的系数在临界区跑飞了，需要手动调整特征点或者换成“多项式”输入模式。

简单说，sCO2压缩机在HYSYS里，物性对了，转化逻辑也要跟着修。别太相信软件那个“一键转化”弹窗，那玩意基于理想气体假设比较多。

如果你方便，可以把转化后的准无因次曲线的形状（比如坐标图最后长啥样）贴上来，我可以帮你看看有没有问题。实在不行，还有一招——不用准无因次，直接建一个“进口温度-压力-流量-压头”的二维插值表，然后导入性能图，那才是对于sCO2这种变工况跨度大的循环最稳的办法。
