脱丙烷塔模拟问题

zonglin · 发表于 2011-4-11 21:22:27

本帖最后由 zonglin 于 2011-4-11 21:23 编辑

正在做脱丙烷塔的模拟，整个塔的参数基本都安装实际的参数设定好了，运行后也能收敛，但是和实际的参数还是有点偏差。实际的状况是，所有的C3组分都从塔顶产出，达到100%，塔顶温度是40.37，塔底是97.8。塔顶产量和塔顶的产量是近视1：2。我模拟出来的结果是控制目标达到了，塔顶C3组分能达到99.99%，塔顶温度能接近，但是塔底温度只能达到90左右，对于产量的比值似乎没有达到要求。就这两个问题，我一直想调到和实际的接近，尝试更改了好多参数，都达不到目标，请大伙帮帮忙，到底能不能调到和实际的一样或接近，如果可以应该做出怎样的调整呢，很是迷茫啊

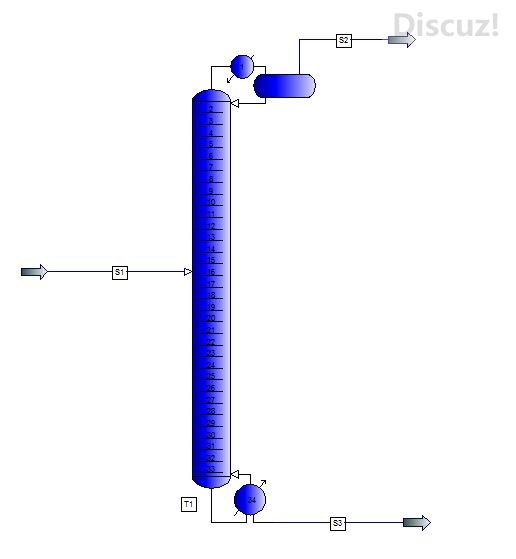

登录/注册后可看大图

。。谢谢，谢谢。。

另外，我想问一下，现场的师傅说这个塔的塔板不都是一样，塔的前5层是用"ADV"板，其余的用的是其他塔板，在模拟的时候需要做些调整吗？还是直接按软件自己给的塔板来模拟呢？

用的是PRO/II 8.3版本

登录/注册后可看大图

脱丙烷塔.prz (90.99 KB, 下载次数: 45)


chenhaijunsjy · 发表于 2011-4-12 08:20:07

好问题望高手给出附件

cheme · 发表于 2011-4-12 10:14:51

你的版本太高了。我打不开！高压脱丙烷塔我模拟过好几个

zonglin · 发表于 2011-4-12 10:29:00

回复 cheme 的帖子

我把inp文件上传给你，请你帮我看看，好吗?谢谢你

脱丙烷塔.inp (1.26 KB, 下载次数: 29)

loveryman · 发表于 2011-4-15 14:30:45

回复 zonglin 的帖子

打不开。。

gdszlwmg · 发表于 2011-4-18 08:15:22

改变一下全塔的主力降，塔釜压力加大，温度就会上去的，或就把实际塔釜压力输进去，再试一试

chenhaijunsjy · 发表于 2011-4-18 08:53:24

有好心人帮助，开心{:1106_362:}

kill2000 · 发表于 2011-4-19 07:28:11

灵敏度分析一下，看看！

chenhaijunsjy · 发表于 2011-4-19 08:16:56

试了,还得调,商品级的{:1106_369:}

caoshangfeng521 · 发表于 2011-4-11 21:22:27

这个也是我最近想做的一个
