chemcad的灵敏度分析

laoda1996 · 发表于 2011-9-30 10:09:14

请问用chemcad做间歇精馏时可以进行灵敏度分析吗，如塔板数、回流比对每个阶段累积器出料含量的影响和成品精馏单程收率的影响？另外间歇精馏的塔径怎么求？

kill2000 · 发表于 2011-9-30 10:27:31

本帖最后由 kill2000 于 2011-10-1 00:15 编辑

好像可以...

补充
第一
按照那么灵敏度分析的动机和背景
考察一个变量和另外个变量关系的或者影响情况的
既然有影响，就可以分析的

第二个问题
是看你采用哪个模块了？
是shot？tower tower plus 还是scds
都可以详细设计以后
，经过优化，灵敏度分析以后
选择sizes-然后判断是啥塔型号
可以做出来....

laoda1996 · 发表于 2011-9-30 11:13:52

kill2000 发表于 2011-9-30 10:27

登录/注册后可看大图

好像可以...

能说的详细点吗！

kill2000 · 发表于 2011-10-1 00:22:42

请看2楼我的回复，^_^

laoda1996 · 发表于 2011-10-1 13:23:54

kill2000 发表于 2011-10-1 00:22

登录/注册后可看大图

请看2楼我的回复，^_^

cc-batch模块也可以嘛？

feiba111 · 发表于 2011-10-2 22:14:02

可以的。

做灵敏度分析时，设置方法与稳态时一样，把设备的ID填为间歇塔ID后，变量Variable一栏随之有许多间歇塔的变量参数可选择。只是看结果只能在运行时出现的图形结果报告界面上看。

设计塔径时，也与对SCDS和Tower塔模型设计一样，选择菜单Sizing-Distillation后，软件会询问是针对第几步操作进行设计。

laoda1996 · 发表于 2011-10-3 22:35:42

feiba111 发表于 2011-10-2 22:14

登录/注册后可看大图

可以的。

做灵敏度分析时，设置方法与稳态时一样，把设备的ID填为间歇塔ID后，变量Variable一栏随之有许 ...

变量Variable一栏中找不到reflux ratio 这个选项啊！还有些什么OP1...、OP2...之类的是什么意思啊？

feiba111 · 发表于 2011-10-8 11:50:16

laoda1996 发表于 2011-10-3 22:35

登录/注册后可看大图

变量Variable一栏中找不到reflux ratio 这个选项啊！还有些什么OP1...、OP2...之类的是什么意思啊？

OP即Operation Parameters的缩写，OP1即操作步骤的第一步（Step 1）。

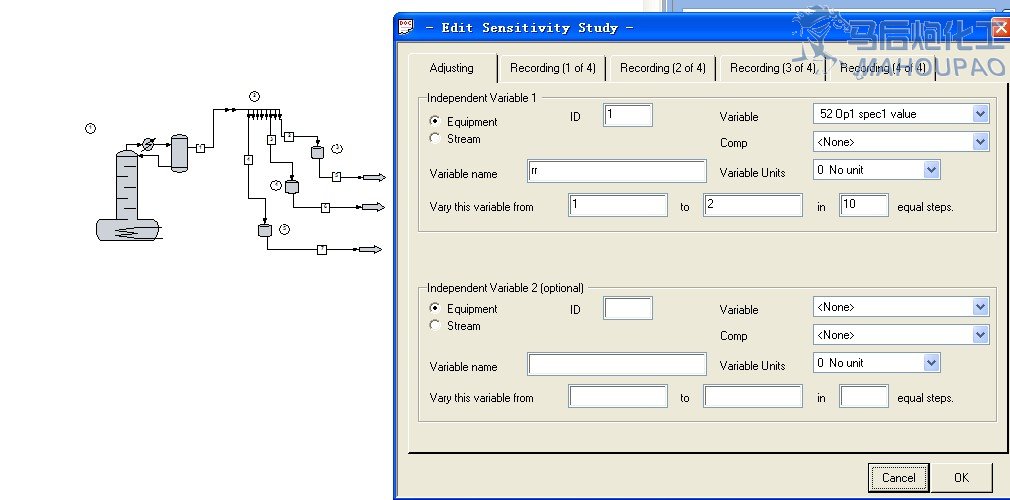

例如，您要调第一步操作的回流比，则先在Batch Operation Parameters界面中规定First spec mode为Reflux ratio（下图），再在灵敏度分析时选择变量为“52 Op1 spec1 value”。


laoda1996 · 发表于 2011-10-9 13:04:48

feiba111 发表于 2011-10-8 11:50

登录/注册后可看大图

OP即Operation Parameters的缩写，OP1即操作步骤的第一步（Step 1）。
例如，您要调第一步操作的回流比， ...

非常感谢你的帮助！

另外我按你说的把回流比作为自变量，把塔板数、出料物质含量、出料总量为因变量，结果算出来得因变量均为常数，这是怎么回事。


feiba111 · 发表于 2011-10-11 14:49:26

laoda1996 发表于 2011-10-9 13:04

登录/注册后可看大图

非常感谢你的帮助！

另外我按你说的把回流比作为自变量，把塔板数、出料物质含量、出料总量为因变量 ...

1. 塔板数：模拟时，塔板数是我们在间歇蒸馏塔规格设置界面中自己给定的一个值，灵敏度分析时，它不会随自变量回流比而改变，会始终是Batch Distillation Column界面中Number of stages处规定的值，所以，塔板数作因变量时没有什么意义。
2. 出料物质含量：做间歇精馏时，我用的版本在灵敏度分析的地方不能画图查看结果（做稳态时，比如SCDS模型之类是可以画图看灵敏度分析结果的），我都是设定好灵敏度分析的参数后，在Batch Distillation的Set Screen information的地方去设定运算中实时显示的图形结果为我灵敏度分析时要查看的那个因变量，然后再运行灵敏度分析，运行时直接从弹出来的图形报告上看分析结果。
我用的版本还算新，不知道是不是因为旧版本中Plot Results看的报告有问题，所以这个版本里没有在间歇精馏的灵敏度分析中放Plot Results了。

3. 出料总量: 可以用前面说的那种查看出料物质含量的方法啦。出料总量是否变化跟操作停止判据和OP spec 2 mode也有关系吧，如果 OP spec 2 mode设的蒸馏产品流率Dist mole rate，停止判据设的是操作时间的话，出料总量就不会变了。

磨刀之功 · 发表于 2012-5-6 20:21:30

谁有灵敏度分析的教程啊给一份呗

tkun · 发表于 2011-9-30 10:09:14

feiba111 发表于 2011-10-11 14:49

登录/注册后可看大图

1. 塔板数：模拟时，塔板数是我们在间歇蒸馏塔规格设置界面中自己给定的一个值，灵敏度分析时，它不会随自 ...

请问CHEMCAD6.3.1版本灵敏度分析结果怎么输出没有找到plot results

阿铮 · 发表于 2011-9-30 10:09:14

有的，在case study菜单下面，要先做完灵敏度分析才能画图

守望_今天 · 发表于 2011-9-30 10:09:14

laoda1996 发表于 2011-10-9 13:04
非常感谢你的帮助！

另外我按你说的把回流比作为自变量，把塔板数、出料物质含量、出料总量为因变量 ...

我的也是这种情况灵敏度分析的参数设定好后进行灵敏度分析运行运行结果也是一个常数一般是2或者0 不知道你解决这个问题了没

leafleaf · 发表于 2011-9-30 10:09:14

{:1106_362:}{:1106_362:}{:1106_362:}牛人
