小菜求指导，分馏塔顶冷凝器的设置问题

myblessing · 发表于 2012-10-11 19:11:41

本帖最后由 myblessing 于 2012-10-14 21:58 编辑

小弟摸索Aspen也有个把月了，但是关于分馏塔塔顶冷凝器的具体含义和设定的问题一直搞不透：
我理解的冷凝器是塔顶冷凝液带有部分回流的，这样的才算一块塔板

但比如下图中我现在做的分馏塔塔顶也有一个冷凝器但是不带回流，那分馏塔设置的时候condenser一项是和上面一样处理，设为partial-liquid，并且算做一块塔板？
如果这样设置的话，最终结果里他定会有一项reflux rate，应该是塔顶回流率，但是冷凝器并无回流，而是用一个返回塔顶的顶循环来回流，大神们给解释解释？
我的想法是可以不可以将condenser设为none-top pumparound呢？图A是我做的流程图
PS：如果塔顶物流按图B处理，冷凝器设置一项应该是none了吧？
小弟初学，衷心感谢各路好手帮个帮！！！谢了先！！

图A

图片B没贴上来，具体就是塔顶画流程时不要冷凝器也不要分液器，富气、废水、粗汽油三种产物直接从分馏塔塔顶相应位置引出出料线
不知道我说清楚没。。。。

myblessing · 发表于 2012-10-11 19:13:32

本帖最后由 myblessing 于 2012-10-14 21:36 编辑

不好意思，第二张图图B

lqliuying1987 · 发表于 2012-10-12 08:51:55

若不想有回流的话，冷凝器设置一项应该是none，这样的话就不会有回流了，你可以外加一个冷凝器。

myblessing · 发表于 2012-10-12 09:35:12

lqliuying1987 发表于 2012-10-12 08:51

登录/注册后可看大图

若不想有回流的话，冷凝器设置一项应该是none，这样的话就不会有回流了，你可以外加一个冷凝器。

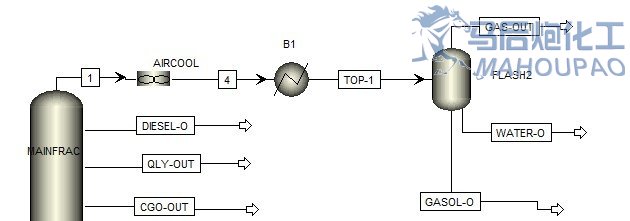

原装置的流程

这样啊，我试过了，塔底附近某层塔盘液相tends to disappear了，所以，请问塔顶冷凝器是不是必须设置为none，还有别的建流程的办法吗？上面是原装置的流程图，我是照葫芦画瓢建的流程
再次感谢！

一步到海底 · 发表于 2012-10-13 12:21:43

拿经验，看前辈

Horse · 发表于 2012-10-13 15:27:26

@myblessing图片要上传的，不是直接复制上来，点击图片上传。

花林似霰 · 发表于 2012-10-14 21:20:06

首先原始图片看不到，只能看到你在3楼的图片。如果塔顶直接将蒸汽引出而不回流的话，就设置none。如你3楼的图片只有塔顶和侧线出料，没有一处回流液。你应该知道如果塔没有液体引回就不能实现汽液传质的，所以建议你找一股液体当回流液引入。
至于你说的“塔底附近某层塔盘液相tends to disappear”，是因为你没有在塔顶引入液体，或引入液体量不够。

花林似霰 · 发表于 2012-10-14 21:21:35

一般我们不设塔顶泠凝器都是将塔顶气体引出加热其他液体（气体）再将部分液体回流的

myblessing · 发表于 2012-10-14 21:38:00

Horse 发表于 2012-10-13 15:27

登录/注册后可看大图

@myblessing图片要上传的，不是直接复制上来，点击图片上传。

晓得了，3q，这下可以了吧

myblessing · 发表于 2012-10-14 21:53:44

花林似霰发表于 2012-10-14 21:20

登录/注册后可看大图

首先原始图片看不到，只能看到你在3楼的图片。如果塔顶直接将蒸汽引出而不回流的话，就设置none。如你3楼的 ...

塔顶有回流的，我用的是内嵌的pumparound，所以流程里没显示出来。塔顶回流是从第四块板抽出返回到塔顶的。
小弟现在就是搞不懂冷凝器的设置，比方说我的流程里有空冷器和后冷器，但是冷却物流不返回分馏塔，塔顶有单独的循环返回给与冷却液。所以很纠结，设none吧，但实际上确实有冷凝器，设为Pitial-Vapor吧，我要是把空冷器画出来，又担心会有冲突。。。。
再次感谢！{:1106_382:}

花林似霰 · 发表于 2012-10-15 16:24:43

设置none没影响的。我曾经觉得塔顶冷凝器计算过于简单只知道热负荷。就把冷凝器设为none然后再自己接了个HeatX详细计算。计算流程不一定和实际流程一模一样。关键要看你算的是什么，不然Aspen的PDF功能就没用了。

myblessing · 发表于 2012-10-16 14:45:55

花林似霰发表于 2012-10-15 16:24

登录/注册后可看大图

设置none没影响的。我曾经觉得塔顶冷凝器计算过于简单只知道热负荷。就把冷凝器设为none然后再自己接了个He ...

明白了！非常感谢啊

lilei8610 · 发表于 2012-10-11 19:11:41

请问楼主，您模拟出来了吗？我最近一段时间一直在模拟催化裂化分馏塔，但老出问题，能不能把您模拟的bkp文件发给我参考一下，谢谢了，lilei8610@126.com

xw_fan · 发表于 2012-10-11 19:11:41

lilei8610 发表于 2013-4-13 23:56
请问楼主，您模拟出来了吗？我最近一段时间一直在模拟催化裂化分馏塔，但老出问题，能不能把您模拟的bkp文 ...

同求，小弟最近也在做FCC分馏塔模拟，有BKP文件吗？不胜感激！269533654@qq.com

lilei8610 · 发表于 2012-10-11 19:11:41

xw_fan 发表于 2014-6-12 14:23
同求，小弟最近也在做FCC分馏塔模拟，有BKP文件吗？不胜感激！

有，但我认为有问题，而且是很大的问题，在我家电脑上，抽空可以发给你参考一下
