塔顶纯度做设计规定后报错

花林似霰

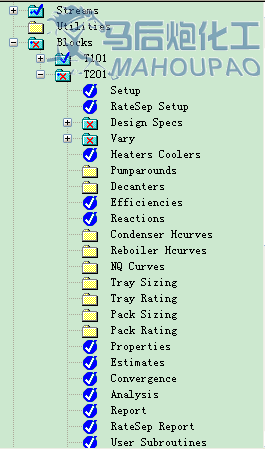

对T201塔塔顶甲醇浓度做设计规定，要求其质量浓度为99.9%，但是一运行就报错。错误如下：
**  ERROR
      DESIGN SPEC IS NOT SATISFIED BECAUSE ONE OR MORE MANIPULATED
      VARIABLE IS AT ITS BOUND.
    我觉得可能是T201塔在我当前的工况下，塔顶甲醇质量分数的分离极限为此时的计算解果97.2%。故无论多大的回流比都不可能达到设计规定的99.9%。
    这个塔模拟的目的是要T201塔顶浓度为99.9%，塔底水浓度为99.5%，故其塔顶出料量和侧线出料量都是自己定的。
    不知道有没有高手能不能告诉我，是否在特定的塔顶和侧线出料的情况下，能使该塔满足要求？若能，请问这两个量您是怎么确定的？程序已上传有兴趣的可以看看！！！！

花林似霰

有人知道这个情况究竟是什么原因吗？希望大家讨论一下。或者有没有遇到类似的情况{:1106_382:}{:1106_362:}

wxch99219

请删除22号流股，运行即可。

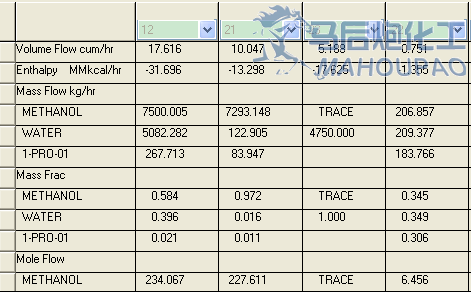

	11	12	21	23	FEED
Temperature C	117.9	121.5	64.2	96.5	50
Pressure bar	6	6.18	1	1.11	6.2
Vapor Frac	0	0	0	0	0
Mole Flow kmol/hr	156.164	520.631	234.171	286.46	676.796
Mass Flow kg/hr	5000	12850	7500	5350	17850
Volume Flow cum/hr	7.461	17.354	10.074	5.875	22.105
Enthalpy    Gcal/hr	-8.494	-31.811	-13.111	-19.191	-41.525
Mass Frac
METHANOL	0.999	0.584	0.999	0.001	0.7
WATER	993 PPM	0.396	732 PPM	0.949	0.285
1-PRO-01	8 PPM	0.021	268 PPM	0.05	0.015
Mole Flow kmol/hr
METHANOL	155.888	234.067	233.832	0.234	389.955
WATER	0.276	282.11	0.305	281.805	282.385
1-PRO-01	0.001	4.455	0.033	4.421	4.455

花林似霰

首先感谢兄台的回复，不然这帖子就莫名湮没了。
嗯，看了你的结果基本已达到要求。只是22号流股侧线出料，我还是需要的，那样对提高塔釜水的浓度有帮助。其次这两天琢磨这个程序发现新的问题，当我把塔顶蒸出流率降低之后可以收敛，只是这个侧线出料的位置对该程序的收敛会起影响。甚至再次逐步提高蒸出流率7500，侧线出料改成70板仍能收敛。
目前比较困惑的是：塔顶的蒸出流率一帮怎么定，其次若有侧线出料，该流股位置和量怎么定。通过此例发现用灵敏度分析不适合我这个例子。

ljjt

软件中的灵敏度分析、设计规定、工况研究、优化等等，往往顶不上老高工的一句话——经验。

花林似霰

ljjt 发表于 2012-10-29 21:06


登录/注册后可看大图

软件中的灵敏度分析、设计规定、工况研究、优化等等，往往顶不上老高工的一句话——经验。

首先感谢您的回帖，其次通过一面这个例子的模拟得出做模拟之前还是需要很详细的相关资料的。可惜平时做的一些小例题没经历去刨根问底的查资料查工艺。但是如果软件运行出错，上面的这种特殊情况往往会被我这样的菜鸟忽视

cl6119

花林似霰 发表于 2012-10-29 22:24


登录/注册后可看大图

首先感谢您的回帖，其次通过一面这个例子的模拟得出做模拟之前还是需要很详细的相关资料的。可惜平时做的 ...

DESIGN SPEC IS NOT SATISFIED BECAUSE ONE OR MORE MANIPULATED VARIABLE IS AT ITS BOUND.
这个提示不是说规定有问题，而是在计算中，规定的调整变量到了指定的变化范围的边界上。
看看指定的变化范围是否过小，或是设计目标是否过高。

花林似霰

cl6119 发表于 2013-1-24 09:10


登录/注册后可看大图

DESIGN SPEC IS NOT SATISFIED BECAUSE ONE OR MORE MANIPULATED VARIABLE IS AT ITS BOUND.
这个提示不 ...

呵呵，感谢兄台的建议。这个帖子有段时间，后期我把这个问题解决了。主要是由于侧线出料位置引起的，由Aspen灵敏度分析得到的侧线采出位置与实际位置偏差比较大。按灵敏度分析结果调整的方法不可取，在此例中。

Guess转世

** ERROR
   DESIGN SPEC IS NOT SATISFIED BECAUSE ONE OR MORE MANIPULATED
   VARIABLE IS AT ITS BOUND
我也有这样的问题，是做的孙兰义的例题10.6，你可以看看这个题目，很相似

喜欢黑豆的小王

ERROR
   DESIGN SPEC IS NOT SATISFIED BECAUSE ONE OR MORE MANIPULATED
   VARIABLE IS AT ITS BOUND.我也遇到了，咋样调都不行呢
