AutoCAD Plant 3D给新创建的元件添加阀门操作器的疑惑

hanph · 发表于 2012-12-7 08:16:59

如题。我采用P3D内置模型创建新的元件（阀门），在给他们增加操作器的时候，手轮型的操作器在3D模型中才能显示，而手柄型的操作器我尝试了很多次都不能在3D模型中显示（我附上2张图说明）。求助论坛内的AutoCAD Plant 3D高手——即是创建新的元件（阀门），怎么给他们增加的操作器在3D模型中显示（注：不是复制原目录库中的元件来更改他们的参数，这样的在3D模型中能实现的）。
仅此一难题，望能指点迷津……首先感谢各位的帮助！

bkqcycyqm · 发表于 2012-12-8 00:09:35

这软件好厉害呀！俺也想学。

lifetrr · 发表于 2012-12-10 15:45:06

各阀柄系统有自带的，你在等级库中添加进去并大概写好参数就行

lifetrr · 发表于 2012-12-10 15:49:29

本帖最后由 lifetrr 于 2012-12-10 15:51 编辑

等级库菜单里有个“编辑阀操作器”的命令，元件库里显示灰色无法用

hanph · 发表于 2012-12-12 08:25:24

lifetrr 发表于 2012-12-10 15:45

登录/注册后可看大图

各阀柄系统有自带的，你在等级库中添加进去并大概写好参数就行

我试过了，我还自己创了阀柄，添加进去也显示不了手柄，也只是有手轮。
添加系统自带的也是一样，我修改过参数了。

hanph · 发表于 2012-12-12 08:35:53

lifetrr 发表于 2012-12-10 15:49

登录/注册后可看大图

等级库菜单里有个“编辑阀操作器”的命令，元件库里显示灰色无法用

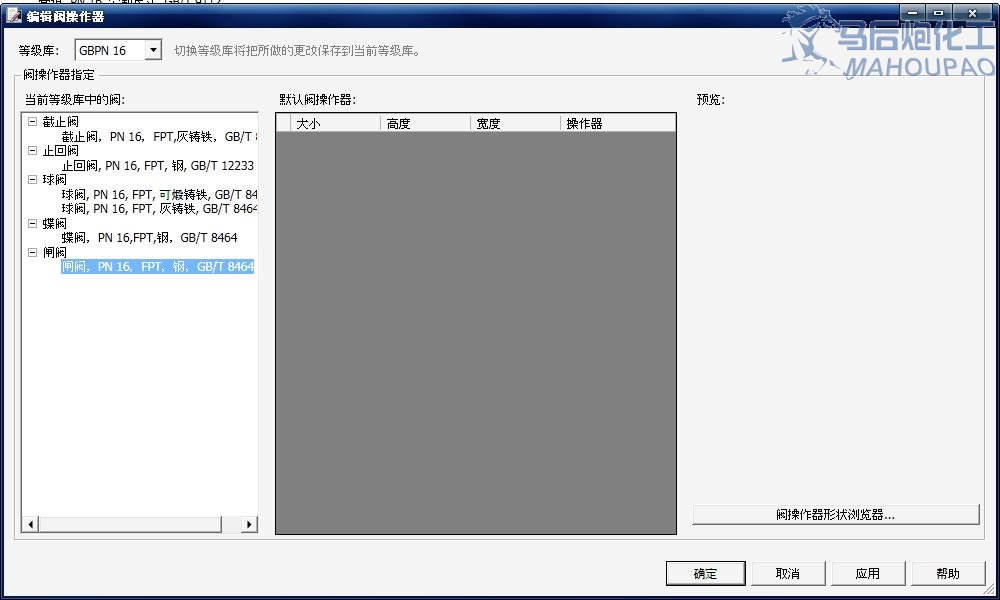

我新创建的阀点击等级库菜单里的“编辑阀操作器”命令时，里面有显示当前等级库中的阀，但是没有参数显示，而修改原目录库中的那个阀门的手柄参数右边就有显示。看来是创建的方法不对或者还有其他的一些东西没有弄好，还是软件本身的缺陷呢？

新建阀

原目录库中的阀修改过参数的

bono · 发表于 2013-1-26 15:43:46

这个问题同样困扰着我

liangf06 · 发表于 2012-12-7 08:16:59

创建阀门的时候，选择VALVEBODY，不要选择VALVE。对于VALVEBODY，编辑元件库的时候，可以选择跟阀门和阀门执行器的匹配关系，随意制定各种类型的执行器。对于VALVE，默认带手轮，在元件库中可以制定手轮的大小和高度，而不能为其制定阀门执行器。

zymhuanyxd · 发表于 2012-12-7 08:16:59

我昨天也遇到这个问题，原来可以这样试试，谢谢啦

爱就该如此 · 发表于 2012-12-7 08:16:59

liangf06 发表于 2013-5-1 08:23
创建阀门的时候，选择VALVEBODY，不要选择VALVE。对于VALVEBODY，编辑元件库的时候，可以选择跟阀门和阀门 ...

不是很清楚啊，可以截图说明吗？

山水清音 · 发表于 2012-12-7 08:16:59

好复杂的感觉，画图还没有加过阀门{:1106_361:}

zxt2018 · 发表于 2012-12-7 08:16:59

谢谢分享学习学习
