CADWORX 2012如何选择HG标准进行单线图绘制啊？

ぁ红蓝铅笔ぁ · 发表于 2012-12-21 10:27:17

由于最近公司要进行压力管道检测，原来设计出得ISO图纸，缺少了几条管线，领导让我把缺少的管线，画出ISO图（而且要跟设计院出得图纸标准和管件等等保持一致），听说CADWORX能绘制单线图，而且国际通用，初次接触CADWORX，按照论坛中的帖子在AUTOCAD2007下，安装CADWORX2012并成功crk P&ID和PLANT，却不知道怎么设置HG标准，比如我想画出DN50 PN25的压力管道，应该选择那个SPC文件呢？
哪位高手或前辈知道怎么设置啊？？还请各位前辈、高手们多多帮忙啊！谢谢啦！

叶忠祥 · 发表于 2012-12-21 10:37:43

2012的CRK可否上传共享一下！谢谢

dqllcy · 发表于 2012-12-21 10:53:45

安装的CADWorx是国外软件，里面没有GB\HG标准的，不可能直接选用出来的

ぁ红蓝铅笔ぁ · 发表于 2012-12-21 11:22:28

dqllcy 发表于 2012-12-21 10:53

登录/注册后可看大图

安装的CADWorx是国外软件，里面没有GB\HG标准的，不可能直接选用出来的

那有什么办法，将管道和管件修改为HG标准吗？

wj111111 · 发表于 2012-12-21 11:41:55

也想学习一下啊，有没有软件

dqllcy · 发表于 2012-12-21 13:26:11

自己修改或者说建库是个挺费事、耗时的工作了，最简单的就是买标准库了

ぁ红蓝铅笔ぁ · 发表于 2012-12-21 13:43:10

dqllcy 发表于 2012-12-21 13:26

登录/注册后可看大图

自己修改或者说建库是个挺费事、耗时的工作了，最简单的就是买标准库了

哦，明白了，多谢dqllcy 指教！这么说CADWORX这个软件不适合中国人用啦！
至于买标准库文件，就为了画几条ISO，我估计也没人愿意花这冤枉钱去购买的啦，
至于自己修改或者建库，这应该不是件容易的事，有空在研究吧！

dqllcy · 发表于 2012-12-21 13:52:01

应该说相对大多数的三维配管软件，CADWORX还是比较适合国人的，比较容易上手一些，适合中小型设计院的设计人员使用

dqllcy · 发表于 2012-12-21 13:54:15

13版本的智能配管较12版有了质的飞跃，绘图效率提高了许多

dirkqy · 发表于 2012-12-21 14:03:46

CADWorx 出的ISO图是国际通用的，国内似乎对ISO的规定并不是很多，能否提供您的化工标准？

ぁ红蓝铅笔ぁ · 发表于 2012-12-21 15:28:23

本帖最后由ぁ红蓝铅笔ぁ于 2012-12-21 15:31 编辑

dirkqy 发表于 2012-12-21 14:03

登录/注册后可看大图

CADWorx 出的ISO图是国际通用的，国内似乎对ISO的规定并不是很多，能否提供您的化工标准？

可能我描述的不是很清楚，我说的标准不是指ISO的绘图标准，我所说的标准指的是CADWORX中的元件库的标准，例如HG-20592-1999的法兰标准，GB/T8163-1999的无缝钢管标准、GB/T12221-2005阀门标准、管件SH-3408-96/SH-3410-96、垫片HG20610-97等等材料的标准，元件库中如果没有相应的标准，怎么出材料表呢？

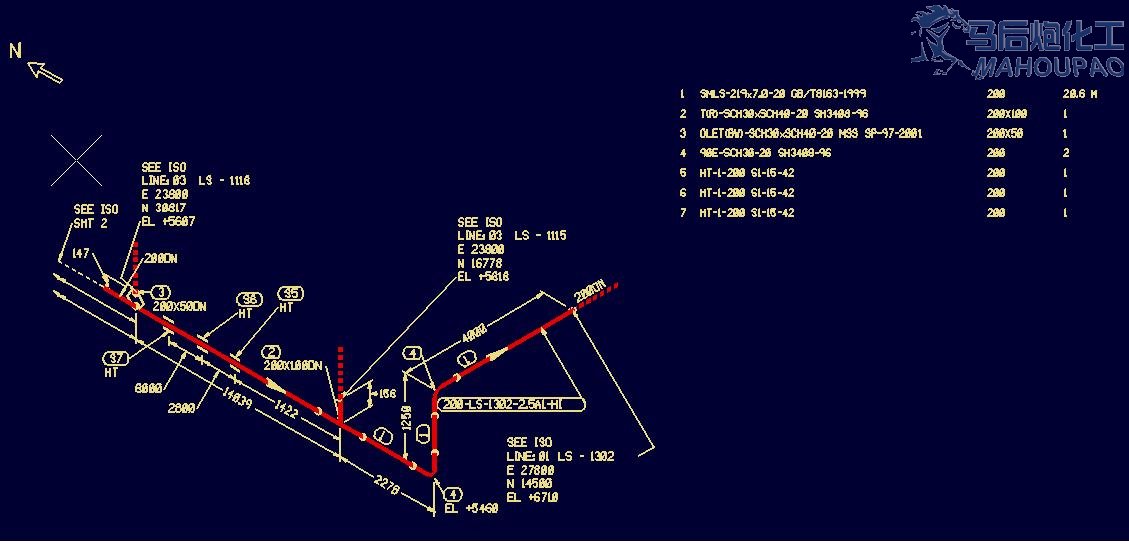

例如：想绘制下图所示的单线图，并且要附上所用的材料，没有相应标准的元件库，应该无法正确提取所用的材料吧？！

dirkqy · 发表于 2012-12-24 09:42:31

你需要的是标准库而不是元件画图标准。现在针对2013的标准库国内已经全了

路行天下 · 发表于 2012-12-21 10:27:17

dirkqy 发表于 2012-12-24 09:42
你需要的是标准库而不是元件画图标准。现在针对2013的标准库国内已经全了

你好，请问你有GB何HG的标准库吗？能否分享一个或者给一个链接，谢谢。543903489qq.com

d252114762 · 发表于 2012-12-21 10:27:17

{:1106_362:}这个图应该是CW画的，你就用软件自带的标准画把，出图后材料表里面自改一下就OK了，因为只有几条管线，做起来也很容易的事情了

conder · 发表于 2012-12-21 10:27:17

我觉得CADWorx挺适合操作的，最起码简单实用啊，上手比较快......{:1106_362:} {:1106_362:}

wds.cl@163.com · 发表于 2012-12-21 10:27:17

dirkqy 发表于 2012-12-24 09:42
你需要的是标准库而不是元件画图标准。现在针对2013的标准库国内已经全了

请问可以给我发一份国内的标注库吗？谢谢

dirkqy · 发表于 2012-12-21 10:27:17

ぁ红蓝铅笔ぁ发表于 2012-12-21 15:28
可能我描述的不是很清楚，我说的标准不是指ISO的绘图标准，我所说的标准指的是CADWORX中的元件库的标准， ...

你得创建国标库
