关于Aspen Plus V8.0 物性分析中Range/List的bug及解决办法！

tdl522 · 发表于 2013-3-1 21:09:54

本帖最后由 tdl522 于 2013-3-1 21:55 编辑

这里只是说明Range/List的问题！
以《化工模拟实训——Aspen Plus教程》的例3.1为例！

例3.1 运用物性分析功能做出甲醇-水体系在0.1MPa下的T-x-y相图。已知甲醇、水的流率均为50kmol/hr。

Setp1：输入组分，甲醇（METHANOL）和水（WATER）。
2013-3-1 20-48-10.png

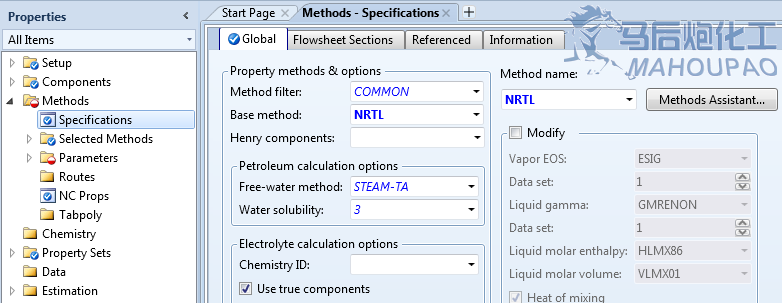

Setp2,：选择物性方法，NRTL
2013-3-1 20-51-12.png

查看二元交互作用参数

2013-3-1 20-52-29.png

Step3：设定分析的物性
在Properties | Analysis 设定分析的物性。点击New，设定物性分析的名称为PT-1，类型选择GENERIC。

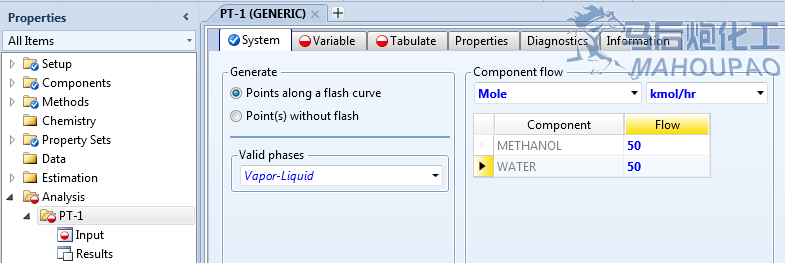

Analysis | PT-1 | Input | System 页面，输入甲醇和水的流量均为50kmol/hr；
2013-3-1 20-56-06.png

Analysis | PT-1 | Input | Variable 页面，设定变量，输入温度38°C（用户可以指定任何温度），压力为0.1MPa，设定可调变量为甲醇的摩尔分数；
2013-3-1 20-58-03.png

点击Range/List按钮，设定变量变化范围，但是当输入下限Lower和上限Upper时，无法Points或increments。即输入不完整。
2013-3-1 21-02-02.png

解决方法：
先输入Lower和increments，如图；

再选择Points，输入Upper；

再选择increments。即可看到，输入完成。

到这里，问题解决！

Setp4：创建物性集。
Property sets页面，新建物性集PS-1，在Property sets | PS-1 | Properties 页面，选择物性参数，露点温度TDEW，泡点温度TBUB，温度为°C。
2013-3-1 21-09-51.png

Setp5：选择要分析的物性集PS-1。

Analysis | PT-1 | Input | Tabulate 页面，选择要分析的物性集PS-1。

2013-3-1 21-11-43.png

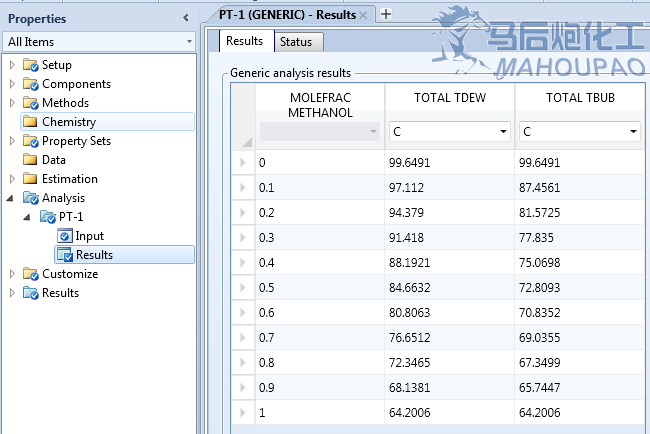

Setp6：运行模拟！查看结果。
Analysis | PT-1 | Results 页面，查看结果。
2013-3-1 21-13-07.png

Setp7：绘制T-x-y相图。
Analysis | PT-1 | Results 页面，点击Custom。
2013-3-1 21-14-48.png

这里X Axis选择MOLEFRAC METHANOL，即把甲醇的摩尔分率作为X轴变量。Y Axis选择Select all，即把泡点温度及露点温度作为Y轴变量，点击OK，出现甲醇-水体系的T-x-y相图。
2013-3-1 21-16-25.png

登录/注册后可看大图

该贴已经同步到 tdl522的微博

Horse · 发表于 2013-3-1 21:09:54

好贴，，，图文阐释，，，

songjie0722 · 发表于 2013-3-1 21:09:54

好贴{:1106_385:}{:1106_384:}{:1106_384:}{:1106_364:}{:1106_364:}{:1106_363:}

yhy119927 · 发表于 2013-3-1 21:09:54

帖子不错不过V8界面还看不习惯

忆夜泡泡 · 发表于 2013-3-1 21:09:54

版主神人啊。。{:1106_362:}

zhdgzhdg · 发表于 2013-3-1 21:09:54

非常优秀的原创，解决问题了

jingwan1999 · 发表于 2013-3-1 21:09:54

好贴，还在熟悉界面过程中。

gdszlwmg · 发表于 2013-3-1 21:09:54

非常好的材料，谢谢了

罗修绝 · 发表于 2013-3-1 21:09:54

四哥就是四哥，好猛的说{:1106_369:}

晴明月 · 发表于 2013-3-1 21:09:54

四哥V5，可惜我还没用上8.0

归尘 · 发表于 2013-3-1 21:09:54

登录/注册后可看大图

四哥威武霸气，感谢

zzhuxiann · 发表于 2013-3-1 21:09:54

谢谢楼主分享

mapleschnq · 发表于 2013-3-1 21:09:54

输入顺序的确很有讲究，感谢LZ经验分享

lixiaoci · 发表于 2013-3-1 21:09:54

能帮我看看为什么计算数据不一样么

lixiaoci · 发表于 2013-3-1 21:09:54

lixiaoci 发表于 2013-3-3 07:40

登录/注册后可看大图

能帮我看看为什么计算数据不一样么

我知道了，压力单位弄错了。

zhdgzhdg · 发表于 2013-3-1 21:09:54

8.1版本的没有解决也可以用这种方法。

wxch99219 · 发表于 2013-3-1 21:09:54

好帖，支持！

Beyondhzy · 发表于 2013-3-1 21:09:54

膜拜膜拜了,好好学习一下.

ktjs06 · 发表于 2013-3-1 21:09:54

高手就是高手，8.0都玩的这么溜！！！

心境如雪 · 发表于 2013-3-1 21:09:54

不过有事也运算错误好像是parameters 输入错误
