HTRI tube layout

ecustrb · 发表于 2013-4-2 15:55:09

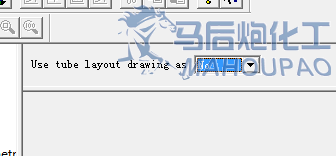

在tube layout里面如果选择了no，是不是就是系统自动布管；如果选择了yes，是不是意味着程序就会按照这个布管图来算，而忽略自己设定的管子数啊？？

ecustrb · 发表于 2013-4-2 15:55:09

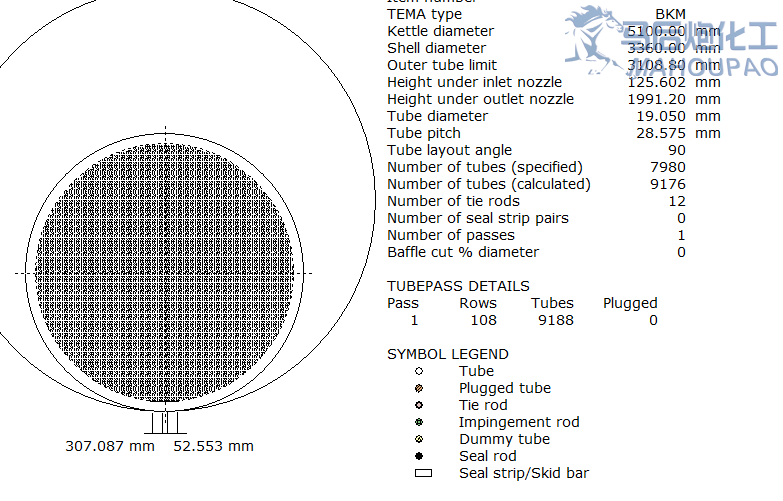

我选择的是no，为什么系统自动布管和我设定的值不一样啊。设定7980，他布了9198根管

ecustrb · 发表于 2013-4-2 15:55:09

{:1106_385:}没人知道吗？

ecustrb · 发表于 2013-4-2 15:55:09

额，其实系统布管还是自己的指定值，大神让我看输出报告，我一看果然是

zhuzhu2012 · 发表于 2013-4-2 15:55:09

学习，高人多多指点{:1106_383:}

xmy101 · 发表于 2013-4-2 15:55:09

rating 模式下
选择系统部管，就行，管口与管束应该有最短间距——缓冲速度以免腐蚀。ASME要求的

ecustrb · 发表于 2013-4-2 15:55:09

xmy101 发表于 2013-4-5 17:56

登录/注册后可看大图

rating 模式下
选择系统部管，就行，管口与管束应该有最短间距——缓冲速度以免腐蚀。ASME要求的

我现在是simulation模式，也选的自动布管
