正丁醇-水恒沸精馏模拟问题

尚盛会

使用的是ASPEN11.1
附有参考文献，内有初始条件，以及有问题的bkp

ljjt

你想重现文献数据？难啊。呵呵呵。

hejiaping

这不是山东那边的龙腾杯设计大赛的么，当初帮一哥们儿模拟过，不过塔径貌似不对

蓝色珊瑚菌

生物丁醇？

尚盛会

hejiaping 发表于 2013-4-15 15:02


登录/注册后可看大图

这不是山东那边的龙腾杯设计大赛的么，当初帮一哥们儿模拟过，不过塔径貌似不对

帮帮忙，传一个bkp，借鉴一下，非常感谢

尚盛会

蓝色珊瑚菌 发表于 2013-4-15 15:02


登录/注册后可看大图

生物丁醇？

没特殊要求，只是分离正丁醇和水

浩子

双塔精馏流程不对

浩子

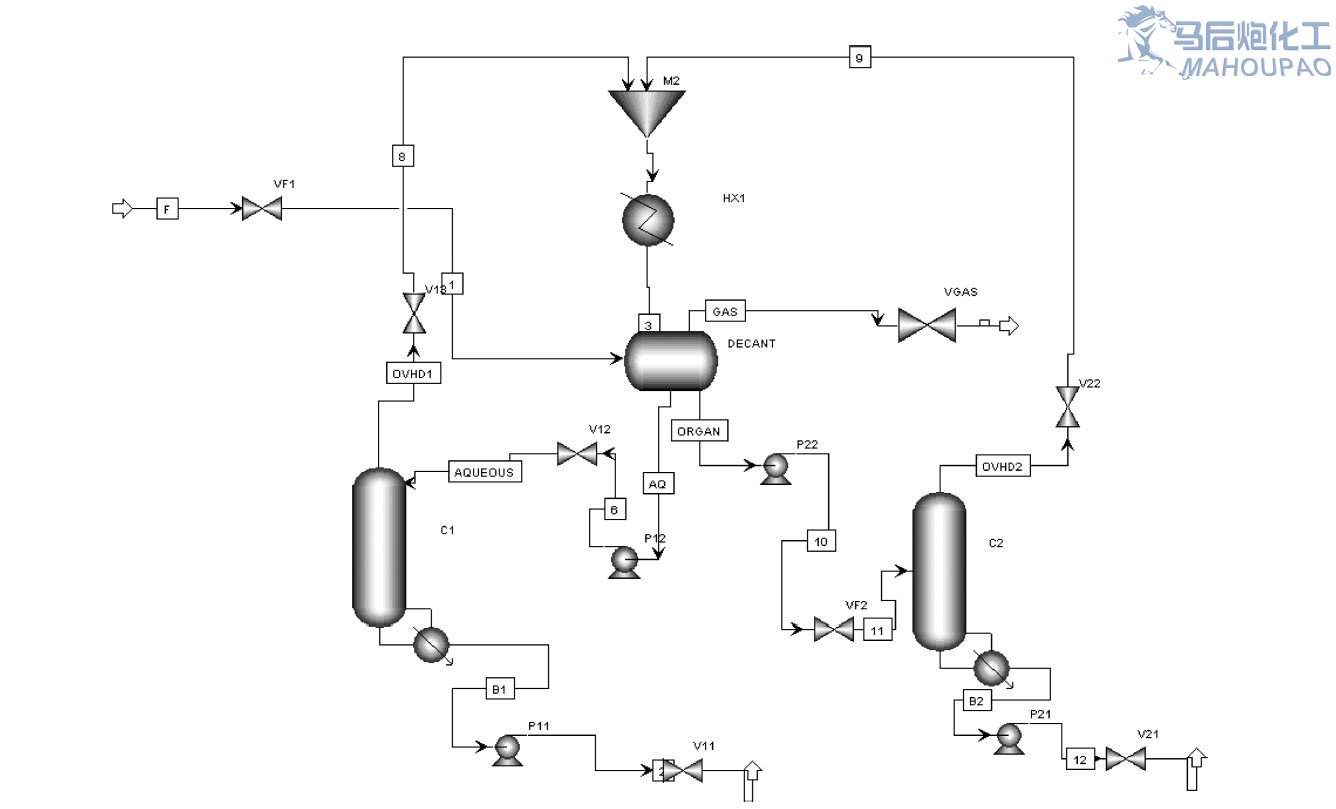

流程图应该如图中所示

tdl522

浩子 发表于 2013-4-15 23:25


登录/注册后可看大图

流程图应该如图中所示

正丁醇和水形成非均相共沸。
当正丁醇含量较少，可以进入第一塔分离，在塔底出水，塔顶共沸组成经冷凝进入倾析器分相，水相回流第一塔，油相进入第二塔，在第二塔塔底获得正丁醇，塔顶共沸组成与第一塔塔顶共沸组成经冷凝器进入倾析器分相。
当正丁醇含量较多，直接进入倾析器分相，水相进入第一塔，油相进入第二塔，塔底出产品。塔顶共沸组成混合经冷凝器冷凝进入倾析器，循环使用。
附上一流程图（浩子的倾析器可以合并）

浩子

我那个流程图示我以前做环己醇和水共沸分离时候的流程图，得到的结果还是比较好的，好像到底是从塔1进料、分割器进料还是从塔2进料貌似跟进料组成有关

浩子

tdl522 发表于 2013-4-17 18:46


登录/注册后可看大图

正丁醇和水形成非均相共沸。
当正丁醇含量较少，可以进入第一塔分离，在塔底出水，塔顶共沸组成经冷凝进 ...

我那个流程图示我以前做环己醇和水共沸分离时候的流程图，得到的结果还是比较好的，好像到底是从塔1进料、分割器进料还是从塔2进料貌似跟进料组成有关
- 本文出自马后炮化工论坛，原文地址：http://meng.horse/thread-63752-1-1.html

flowermahoupao

还是有热心人和牛人的！
