醋酸-水共沸精馏问题

草藤 · 发表于 2013-4-28 13:16:44

醋酸和水共沸精馏，醋酸本应在塔底馏出，但有差不多三分之一的醋酸都从塔顶蒸出了，这是为什么啊，如何进行调节呢？

tdl522 · 发表于 2013-4-28 13:16:44

最好上传bkp文件。让大家帮着分析分析。

浩子 · 发表于 2013-4-28 13:16:44

上传BKP文件吧，对于共沸我是比较有经验的

草藤 · 发表于 2013-4-28 13:16:44

浩子发表于 2013-4-29 12:09

登录/注册后可看大图

上传BKP文件吧，对于共沸我是比较有经验的

我调了一下，塔顶醋酸浓度比原来要少很多，但添加2个设计规定后却怎么也收敛不了了。。

tdl522 · 发表于 2013-4-28 13:16:44

已收敛，但是版本是V8。

->Calculations begin ...

Block: B1    Model: RADFRAC

   Convergence iterations:
         Iter    Err/Tol
            1    1596.5
            2    9.8591
            3    0.25371E-03

->Simulation calculations completed ...

  ***  No Warnings were issued during Input Translation ***

  ***  No Errors or Warnings were issued during Simulation ***

mahoupao_醋酸-水4.bkp (162.5 KB, 下载次数: 61)

tdl522 · 发表于 2013-4-28 13:16:44

草藤发表于 2013-4-29 20:43

登录/注册后可看大图

我调了一下，塔顶醋酸浓度比原来要少很多，但添加2个设计规定后却怎么也收敛不了了。。

对于共沸体系，逐步逼近，不要第一步就把期望值设的很高，很难收敛的。
楼上的回复我已经调整到和你相同的要求了。

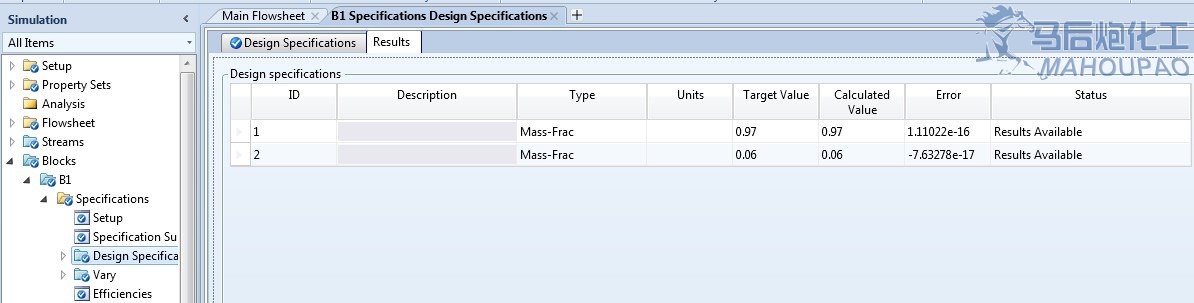

另外附上设计规定截图：

浩子 · 发表于 2013-4-28 13:16:44

大神已经帮你解决啦

浩子 · 发表于 2013-4-28 13:16:44

草藤发表于 2013-4-29 20:43

登录/注册后可看大图

我调了一下，塔顶醋酸浓度比原来要少很多，但添加2个设计规定后却怎么也收敛不了了。。

我试算啦一下，跟上面大神的结果一样

tianshanxue · 发表于 2013-4-28 13:16:44

路过看看先

草藤 · 发表于 2013-4-28 13:16:44

谢谢各位大侠，但是我的aspen版本太低，打不开啊。。。{:1106_364:}

草藤 · 发表于 2013-4-28 13:16:44

我也收敛了了。。。。谢谢各位啦

草藤 · 发表于 2013-4-28 13:16:44

浩子发表于 2013-4-29 22:07

登录/注册后可看大图

我试算啦一下，跟上面大神的结果一样

我用v7.2的运行，刚开始无错，后初始化后在运行，就收敛不了了这是为嘛啊？
Processing input specifications ...

   STRUCTURE FOR COMPONENT ACETI-01 HAS NOT BEEN DEFINED.
   PCES CANNOT USE GROUP-CONTRIBUTION METHODS TO ESTIMATE MISSING PROPERTIES
   USE THE STRUCTURES PARAGRAPH TO DEFINE STRUCTURES OF THIS COMPONENT.

   STRUCTURE FOR COMPONENT WATER HAS NOT BEEN DEFINED.
   PCES CANNOT USE GROUP-CONTRIBUTION METHODS TO ESTIMATE MISSING PROPERTIES
   USE THE STRUCTURES PARAGRAPH TO DEFINE STRUCTURES OF THIS COMPONENT.

   STRUCTURE FOR COMPONENT N-BUT-01 HAS NOT BEEN DEFINED.
   PCES CANNOT USE GROUP-CONTRIBUTION METHODS TO ESTIMATE MISSING PROPERTIES
   USE THE STRUCTURES PARAGRAPH TO DEFINE STRUCTURES OF THIS COMPONENT.

  Flowsheet Analysis :

COMPUTATION ORDER FOR THE FLOWSHEET:
B1

->Calculations begin ...

Block: B1    Model: RADFRAC

   Convergence iterations:
      OL ML IL    Err/Tol
      1 1 5    1461.6
      2 1 5    1777.5
      3 1 4    1089.0
      4 1 3    926.40
      5 1 5    1655.9
      6 1 10    2526.1
      7 1 5    1946.3
      8 1 5    2424.1
      9 1 5    1883.7
      10 1 10    2627.8
      11 1 4    1018.9
      12 1 5    1450.5
      13 1 5    2079.0
      14 1 5    1934.4
      15 1 10    2630.2
      16 1 4    1058.6
      17 1 4    612.61
      18 1 5    2155.9
      19 1 5    851.73
      20 1 5    1902.5
      21 1 8    1876.1
      22 1 4    771.68
      23 1 5    2191.9
      24 1 5    2030.9
      25 1 5    1617.5
      26 1 4    1083.6
      27 1 3    889.99
      28 7 27    2460.2
      29 1 5    1134.8
      30 1 4    597.00
      31 4 14    557.00
      32 1 5    625.48
      33 5 15    825.22
      34 5 12    622.97
      35 5 12    154.44
      36 2 6    218.14
      37 6 13    188.53
      38 6 13    87.865
      39 4 10    186.37
      40 6 14    179.87
      41 2 5    70.884
      42 6 16    442.87
      43 7 15    182.04
      44 5 12    186.94
      45 3 7    341.28
      46 6 14    311.36
      47 5 11    110.93
      48 5 12    269.87
      49 5 12    255.64
      50 7 15    102.50
      51 5 12    246.49
      52 2 6    228.29
      53 2 5    105.63
      54 6 13    178.71
      55 7 16    273.00
      56 5 11    138.23
      57 6 13    114.97
      58 6 14    243.94
      59 7 15    178.86
      60 5 11    62.653
      61 3 7    147.98
      62 6 14    348.57
      63 4 8    109.82
      64 6 14    256.65
      65 5 12    329.48
      66 5 11    139.31
      67 4 9    118.45
      68 6 14    346.70
      69 6 13    160.96
      70 4 9    194.56
      71 7 16    323.06
      72 6 13    177.61
      73 2 5    85.595
      74 6 17    601.55
      75 7 15    200.02
      76 5 12    365.80
      77 2 6    440.90
      78 2 5    274.97
      79 5 11    248.14
      80 5 12    412.60
      81 7 16    228.36
      82 5 12    154.47
      83 5 12    333.00
      84 2 5    227.37
      85 2 5    166.91
      86 6 14    375.99
      87 5 12    316.71
      88 6 13    150.46
      89 4 9    331.70
      90 6 14    352.47
      91 3 7    115.89
      92 5 12    274.36
      93 5 12    384.89
      94 7 15    132.03
      95 5 11    189.01
      96 3 7    299.89
      97 2 5    215.27
      98 6 13    180.66
      99 5 12    301.49
      100 6 13    188.31
  **  ERROR
   RADFRAC NOT CONVERGED IN 100 OUTSIDE LOOP ITERATIONS.

->Simulation calculations completed ...

xmy101 · 发表于 2013-4-28 13:16:44

在convergence 里面设置收敛次数为250次试试看

浩子 · 发表于 2013-4-28 13:16:44

草藤发表于 2013-4-30 15:28

登录/注册后可看大图

我用v7.2的运行，刚开始无错，后初始化后在运行，就收敛不了了这是为嘛啊？
Processing input specific ...

处置不合理，建议多算几次

亚军 · 发表于 2013-4-28 13:16:44

俺也来学学，呵呵

chemistryJ · 发表于 2013-4-28 13:16:44

tdl522 发表于 2013-4-29 21:35

登录/注册后可看大图

对于共沸体系，逐步逼近，不要第一步就把期望值设的很高，很难收敛的。
楼上的回复我已经调整到和你相同 ...

又学会了一招，版主NB{:1106_362:}

imeagor · 发表于 2013-4-28 13:16:44

溶剂手册上竟然没有醋酸和水共沸的记录，奇怪！

imeagor · 发表于 2013-4-28 13:16:44

本帖最后由 imeagor 于 2013-5-15 13:19 编辑

个人感觉应该把油层回流，水层采出(因为目的是脱水)，然后水层采出和塔底产品中带出来的共沸剂的量通过进料补充(很少)即可，调整后的结果如下：

附上bkp文件 v8版本

HAc-H2O.bkp (187.28 KB, 下载次数: 34)

sh_ssp · 发表于 2013-4-28 13:16:44

还是学习一下。。。

潘多拉盒子 · 发表于 2013-4-28 13:16:44

出现了类似的问题，借鉴一下~
