【新手求助】进行物料恒算和画带控制点的工艺流程图

Dluhui

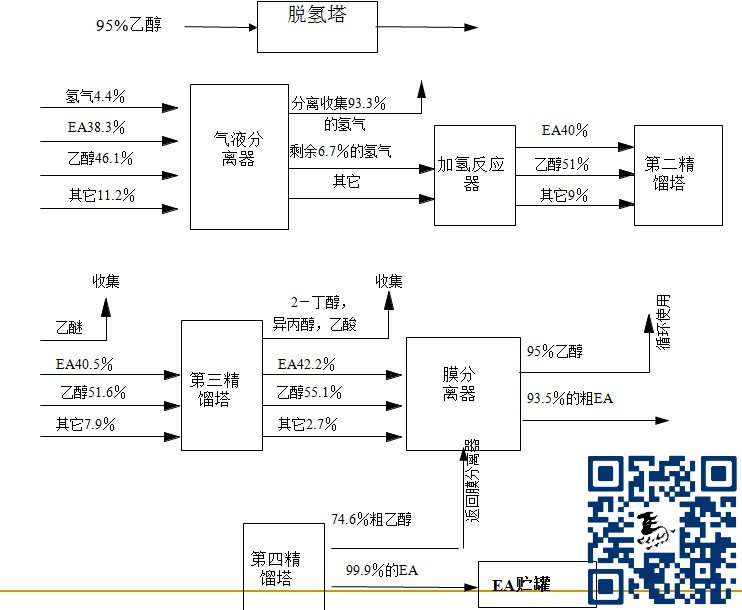

n1. 95%的乙醇经加热气化后进入脱氢塔发生脱氢反应（停留5s），产生乙酸乙酯和副产物。如氢气、乙醛、丁酮、乙醚、丙酮、乙酸等。
n2. 之后，产物进入气液分离器将氢气分离出来，一部分氢气进入加氢反应器，另一部分则回收；其余产物进入加氢反应器，在高活性加氢催化剂的作用下把羰基化合物转变为醇类如异丙醇、2-丁醇和乙醇等；
n3. 醇类物质、乙醚和主产物进入第二精馏塔把乙醚等轻组分脱除并回收；然后进入第三精馏塔把2-丁醇、异丙醇和乙酸脱除，其余产品则以气体形式进入膜分离器把乙酸乙酯分离开，
n4. 所得的乙酸乙酯进入第四精馏塔精馏可得99.9%的乙酸乙酯；从塔顶精馏出的产物进入膜分离器，进一步提纯。

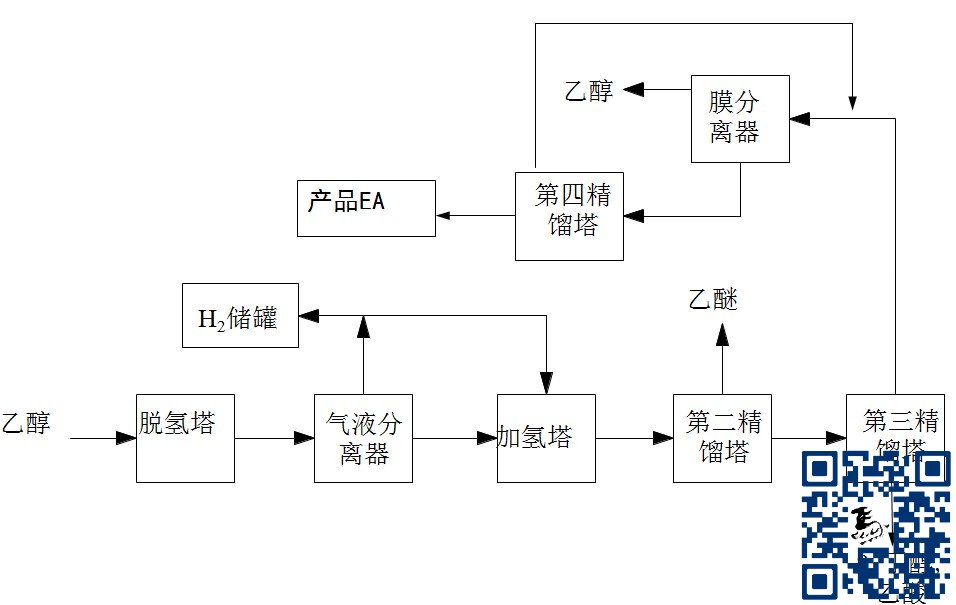

流程图

n反应原料：95%乙醇原料；
n反应条件：低温低压(240℃，0.8MPa) ；
n反应空速：1.5～2 h- 1 ；
n反应结果：转化率( 55% ) 、选择性(94% ) ，丁酮＜ 0.11%；
n反应工艺：后加氢；
n分离工艺：常压精馏， 3塔流程；
n乙醇单耗：1.22 t/ t酯。

Dluhui

怎么没有人？

conder

這個看起來有點複雜的感覺，可惜我的功底不夠，不能夠幫助到樓主，希望你儘快找到答案、解決問題！{:1106_362:}  {:1106_362:}

sonic0519

不是几分钟能搞定的，这么庞大 找设计院吧。

2013qustgm205

你把这些发出来干嘛？是想问用ASPEN该怎么模拟这个流程么？

zhangyili

遇到困难出绝招：看我马后炮！马后炮，化工利器！马能克敌，炮能制胜！

Dluhui

conder 发表于 2013-6-17 11:55
這個看起來有點複雜的感覺，可惜我的功底不夠，不能夠幫助到樓主，希望你儘快找到答案、解決問題！{:1106_3 ...

谢谢。。。

Dluhui

sonic0519 发表于 2013-6-17 12:11
不是几分钟能搞定的，这么庞大 找设计院吧。

好吧。。。

Dluhui

sonic0519 发表于 2013-6-17 12:11
不是几分钟能搞定的，这么庞大 找设计院吧。

如果没有带控制点的工艺流程图是不是对你们来说很简单？就光用aspen模拟一下这个流程。。。本人菜鸟中的菜鸟。。。

Dluhui

2013qustgm205 发表于 2013-6-17 13:09
你把这些发出来干嘛？是想问用ASPEN该怎么模拟这个流程么？

恩。。。如果没有带控制点的工艺流程图是不是对你们来说很简单？就光用aspen模拟一下这个流程进行无聊恒算。。。本人菜鸟中的菜鸟。。。

Dluhui

Dluhui 发表于 2013-6-17 20:02
谢谢。。。

如果没有带控制点的工艺流程图是不是对你们来说很简单？就光用aspen模拟一下这个流程并物料恒算。。。本人菜鸟中的菜鸟。。。大神帮忙啊。。。

2013qustgm205

Dluhui 发表于 2013-6-17 20:08
如果没有带控制点的工艺流程图是不是对你们来说很简单？就光用aspen模拟一下这个流程并物料恒算。。。本 ...

你这个资料的参数已经很全面了，选好物性方法后按照上面的模块一步一步进行模拟就行了。话说你发的这也不是PID图啊。

Dluhui

2013qustgm205 发表于 2013-6-17 20:35
你这个资料的参数已经很全面了，选好物性方法后按照上面的模块一步一步进行模拟就行了。话说你发的这也不 ...

主要是我不知道该选哪个块。。。英文是硬伤。。。{:1106_367:}

Dluhui

2013qustgm205 发表于 2013-6-17 20:35
你这个资料的参数已经很全面了，选好物性方法后按照上面的模块一步一步进行模拟就行了。话说你发的这也不 ...

我aspen差不多可以说是零基础。。。这几天搞得我头大死了。。。
PID是画带控制点的工艺流程图的吧，貌似这个会比较麻烦吧。。。所以这个先放一边。。。
先把物料恒算搞定先。。。大神救我。。。{:1106_376:}

2013qustgm205

Dluhui 发表于 2013-6-17 21:58
我aspen差不多可以说是零基础。。。这几天搞得我头大死了。。。
PID是画带控制点的工艺流程图的吧，貌似 ...

《化工设计》和《化工原理》应该学过吧，物料衡算在这两门课里都有。

Dluhui

2013qustgm205 发表于 2013-6-17 22:33
《化工设计》和《化工原理》应该学过吧，物料衡算在这两门课里都有。

正在学。。。很多地方都还不明白。。。{:1106_367:}

2013qustgm205

Dluhui 发表于 2013-6-18 08:30
正在学。。。很多地方都还不明白。。。

你是学什么专业的？应该不是化工吧，关于ASPEN的使用，推荐孙兰义老师的那本书。

Dluhui

2013qustgm205 发表于 2013-6-18 12:36
你是学什么专业的？应该不是化工吧，关于ASPEN的使用，推荐孙兰义老师的那本书。

恩。。。化工。。。
那本书的ppt论坛里有。。。我已经下了。。。还没来得急看。。。
明天要交，我已经搞定了。。。不过还有很多错的貌似。。。

誓言小丸子

楼主  请问你的问题解决了吗  可不可以给我也发一份  谢谢chunli9297@foxmail.com

誓言小丸子 于 2014-06-04 17:58:17 补充以下内容:

誓言小丸子

Dluhui 发表于 2013-6-19 10:44
恩。。。化工。。。
那本书的ppt论坛里有。。。我已经下了。。。还没来得急看。。。
明天要交，我已经 ...

亲 可以给我发一份吗？真的很需要啊
