萃取精馏分离丙烯腈跟乙腈的问题

Wordsworth

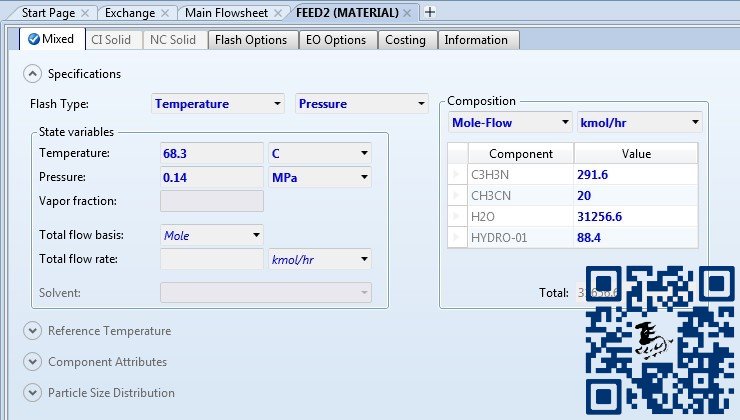

我在做丙烯腈回收塔模拟，主要目的是将丙烯腈与乙腈通过萃取分开，其中塔顶出丙烯腈与大部分氢氰酸，乙腈在塔底，严格控制丙烯腈（乙腈）在塔底（塔顶）的量。乙腈从塔中下部侧线采出。但我模拟时总是不能将丙烯腈与乙腈分开，通过调整塔顶流出量与回流比，要么两者出现在塔顶，要么出现在塔底。实在没办法了，恳请高手们帮忙模拟一下，最好是附上7.2及以下版本的模拟文件。我的模拟的流程及条件在bkp中了。谢谢，很急用的，拜托了。。

taobinglin

论坛里问的挺多的。

owen5886

楼主问得好，期待结果

Wordsworth

要求通过添加水作为萃取剂，通过萃取精馏来分离丙烯腈C3H3N和乙腈C2H3N进料中含有C3H3N C2H3N HCN H2O这四种物质，分离出两股物流，其中要求其中一股中不含乙腈，也就是乙腈和水要求从塔底出来，塔顶是丙烯腈氢氰酸和部分水。先前看过“飛翔的龎孜“的帖子，试了一下还是不行。。请大家帮一下忙了。。。。

東遊西蕩

帮顶一下吧，学习学习

Wordsworth

東遊西蕩 发表于 2013-6-18 08:31
帮顶一下吧，学习学习

你们也在做丙烯腈吗？

東遊西蕩

Wordsworth 发表于 2013-6-18 08:33
你们也在做丙烯腈吗？

没有，纯粹帮顶。

花林似霰

重赏之下必有勇夫，慢慢等吧

aspenone

做三井杯的同学啊，最好问问你的指导老师哈。

Wordsworth

aspenone 发表于 2013-6-18 09:15
做三井杯的同学啊，最好问问你的指导老师哈。

老师都忙着答辩呢，昨天问了，还是没弄出来。

Wordsworth

各位帮忙模拟一下好吗？

kaitian007

楼主：
感谢你的信任，试调整一下，结果尚可：
注意几点：
1、回流量与萃取水加入量是一对矛盾，回流量加大，可以降低丙烯腈中HCN的量，但是会增加乙腈量；
萃取水量加大，会减少丙烯腈中乙腈量，反而会升高釜液HCN量。
2、塔压增高对计算是有影响的，你可以试一试。
3、萃取水量25000~30000kg/h之间。
4、回流比2~3之间。
5、侧线采不出多少乙腈，建议不这样设定。
6、适当增加理论板数，提高萃取精馏分离效率为佳。
7、另外，为保证这类液相非理想性高的精馏塔的计算稳定，可以增加一下塔的收敛次数，将默认的25次提高到100次左右。
8、调这种塔，不易收敛，不能急，在掌握物料平衡的大原则下，改变参数要一点点变，才能最后达到理想值。
以上不妥之处，见谅。

lxx526

非常给力的问题啊 可以把解决后的文件共享下吗。谢谢

飛翔的龎孜

Wordsworth 发表于 2013-6-18 07:45
要求通过添加水作为萃取剂，通过萃取精馏来分离丙烯腈C3H3N和乙腈C2H ...

你设置好参数之后，丙烯腈乙腈一起从塔顶出来了吗？如果是，那么就一直尝试着缩小溜出物的量，一步步接近，你会发现塔顶出来的水量越来越少，水量到达一个临界值就可以分离出来了

飛翔的龎孜

Wordsworth 发表于 2013-6-18 09:27
各位帮忙模拟一下好吗？

刚刚看到已经有大神回复了,献丑了，按照这位大神kaitian007的参数设定之后再坐一下小修改就可以分离出来的，楼主加油啊!

Wordsworth

谢谢大家的热情回复

hukuan

想知道结果慢慢等吧
