aspen plus 8.0 radfrac设计规定问题求助

longkui1990 · 发表于 2013-7-27 00:00:41

原题见孙兰义老师的教材P97

具体细节见附件bkp文件，高手肯定一看就懂
设计规定内容：
改变回流比，范围4~8
要求塔顶物流中乙烯的质量分数达99%

孙老师书中的截图均为7.2版本，和8.0的略有出入
自己做出来之后出现的问题就是没有循环，最终的值就是自己的设定值
求高手指教问题出在哪里，O(∩_∩)O谢谢

bkp文件地址：http://pan.baidu.com/share/link?shareid=3535284563&uk=657017267

tdl522 · 发表于 2013-7-27 00:00:41

你的设计规定很奇怪，我也不太清楚你想表达什么意思。首先在RadFrac下使用设计规定，达到分离要求，但是你又在Flowsheeting Options | Design Spec规定分离要求。

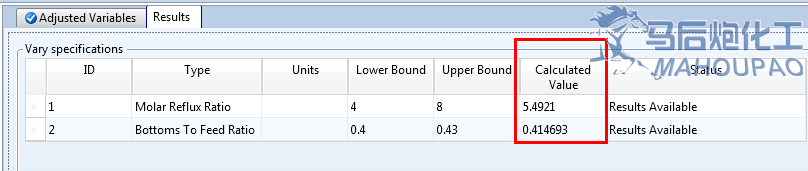

首先我把Flowsheeting Options | Design Spec关闭，看RadFrac下使用设计规定。

其次，把RadFrac下中设计规定失活，看Flowsheeting Options | Design Spec中两个设计规定的结果。

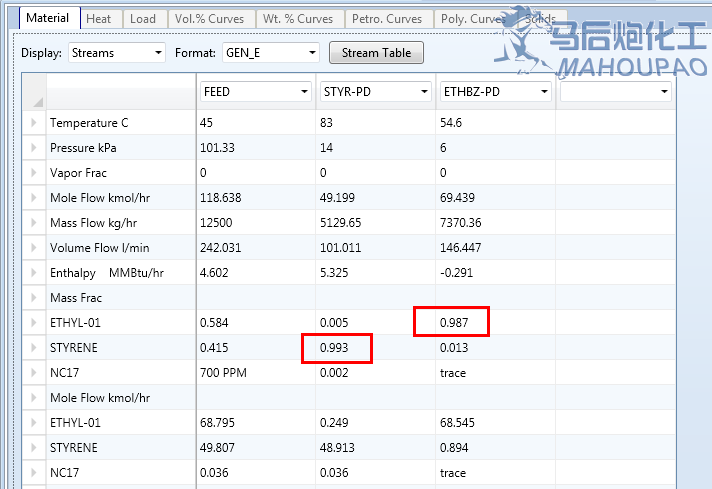

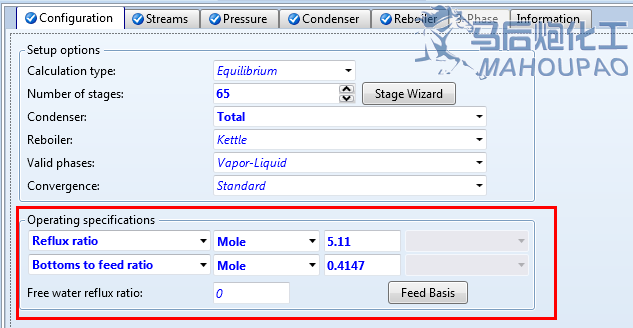

先看一下你给的初始值RR和B/F值下达到的分离要求：

从结果看，已经接近分离要求了。

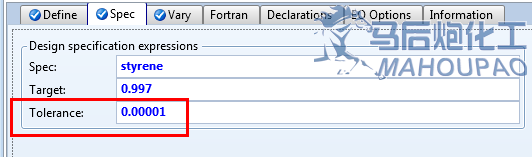

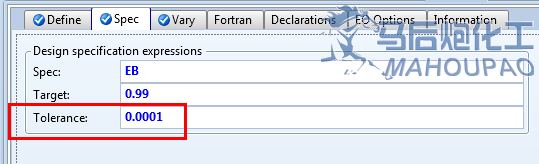

那么你在定义Flowsheeting Options | Design Spec中两个设计规定的容差，应该再次缩小。

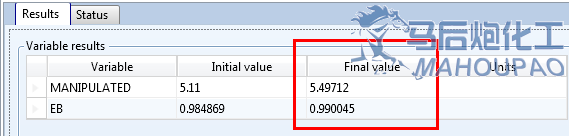

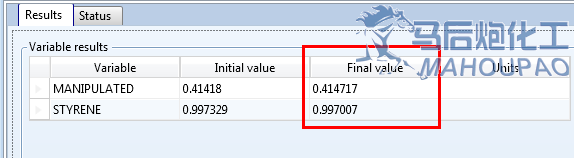

结果：

通过以上比较，在调整Flowsheeting Options | Design Spec中两个设计规定的容差下，基本与RadFrac下使用设计规定的结果一致。
造成你没有循环的主要原因是你设置的容差太小，在你给定的初始值，基本达到你给定分离要求的容差之内，所以没有计算。

example 7.3b-RadFrac.zip (24.22 KB, 下载次数: 10)

qyf · 发表于 2013-7-27 00:00:41

向专家学习

cssju56 · 发表于 2013-7-27 00:00:41

学习受教了！！！

longkui1990 · 发表于 2013-7-27 00:00:41

tdl522 发表于 2013-7-27 07:52
你的设计规定很奇怪，我也不太清楚你想表达什么意思。首先在RadFrac下使用设计规定，达到分离要求，但是你 ...

懂了，就是两个不能同时运行吧

多谢老兄大早上的来帮我解答问题，还插了这么多图，非常感谢！
