aspen plus 8.0 radfrac灵敏度分析问题求助

longkui1990 · 发表于 2013-7-27 22:33:11

原题见孙兰义老师的教材P105页

具体细节见附件bkp文件
灵敏度分析内容：
改变理论板数60~180，间隔20
考察回流比随理论板数的变化情况

自己出现的问题是：
不管理论板数的多少，出来的回流比都是之前在radfrac——Setup里面设置好的5.11，不会变化

在此之后，书里面还设置了一个计算器，进料位置板数=0.43*理论板数
因为上一部分回流比——理论板数的变化关系没整出来，所以这里也出现了问题

恳请高手多多指教！

bkp文件下载链接：
http://pan.baidu.com/share/link?shareid=3045620636&uk=657017267

chem2010 · 发表于 2013-7-27 22:33:11

LZ你好，我的是7.2版本，运行之前下载的Example7.3d-RadFrac.bkp这个文件后，一切正常，不清楚是你的为什么不行。这是灵敏度分析结果

灵敏度分析结果

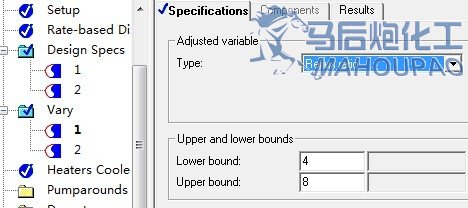

建议你检查下这个设计规定的调节变量

建议LZ检查设计规定2

tdl522 · 发表于 2013-7-27 22:33:11

example 7.3d-RadFrac.bkp (202.17 KB, 下载次数: 58)

问题有以下几个：
第一，没有保证产品的纯度。

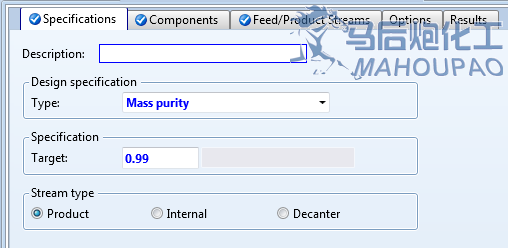

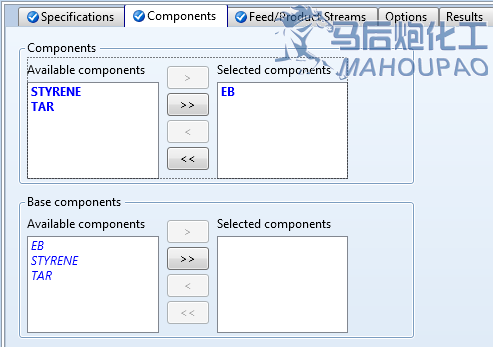

塔顶乙苯的纯度设计规定：
design spec：

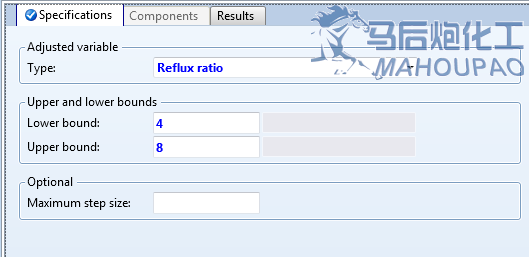

vary：

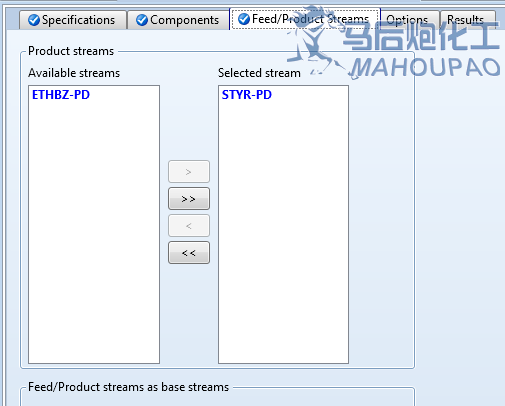

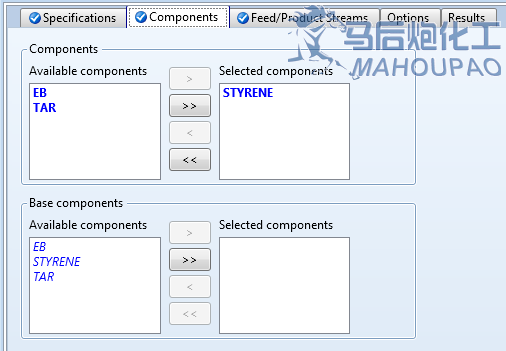

塔底的苯乙烯的纯度设计规定：
design spec：

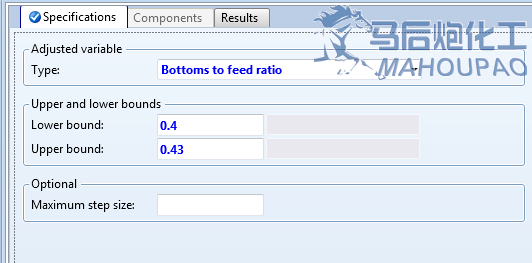

Vary

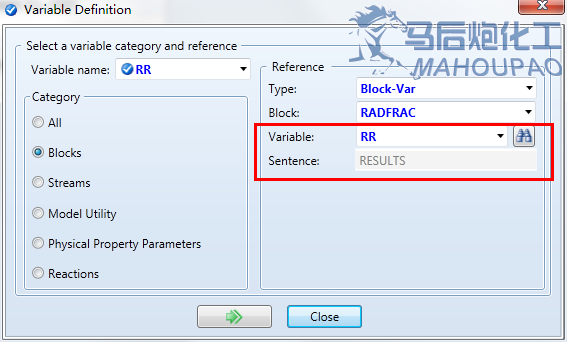

第二个问题：灵敏度分析的回流比变量选择错误。

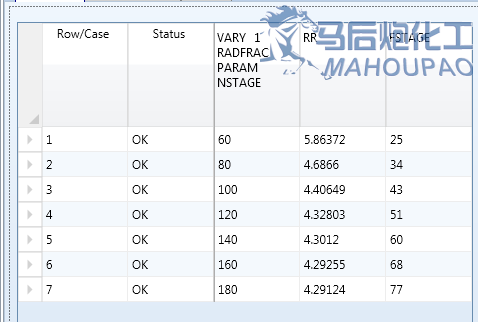

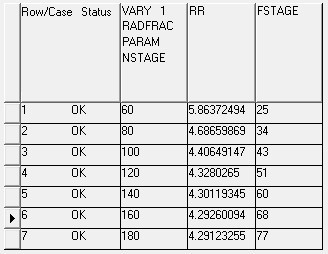

第三：结果。

qyf · 发表于 2013-7-27 22:33:11

向楼主学习

longkui1990 · 发表于 2013-7-27 22:33:11

tdl522 发表于 2013-7-28 08:37
**** 本内容被作者隐藏 ****

问题有以下几个：

知道错在哪里了
但是还是有点想不通灵敏度分析和前面的设计规定不是独立的么？怎么前面的设计规定还会影响到后面的灵敏度分析呢？
谢啦

longkui1990 · 发表于 2013-7-27 22:33:11

chem2010 发表于 2013-7-28 00:26
LZ你好，我的是7.2版本，运行之前下载的Example7.3d-RadFrac.bkp这个文件后，一切正常，不清楚是你的为什么 ...

额，莫非版本不同运行结果还能差这么多？很神奇。。。

tdl522 · 发表于 2013-7-27 22:33:11

longkui1990 发表于 2013-7-28 11:05
知道错在哪里了
但是还是有点想不通灵敏度分析和前面的设计规定不是独立的么？怎么前面的设计规定还会影 ...

我觉得可以从图解理论板上去理解下，为什么是这么做的！

longkui1990 · 发表于 2013-7-27 22:33:11

tdl522 发表于 2013-7-28 12:18
我觉得可以从图解理论板上去理解下，为什么是这么做的！

貌似还是理解不了。。。

璇雅 · 发表于 2013-7-27 22:33:11

也对这个题一直存在疑问，特别是计算器的添加

longkui1990 · 发表于 2013-7-27 22:33:11

璇雅发表于 2013-7-28 17:29
也对这个题一直存在疑问，特别是计算器的添加

计算器还是好添加的，对照一下tdl老兄的bkp也容易就能做出来了

璇雅 · 发表于 2013-7-27 22:33:11

longkui1990 发表于 2013-7-28 19:35
计算器还是好添加的，对照一下tdl老兄的bkp也容易就能做出来了

恩恩，谢谢，我看看

133 · 发表于 2013-7-27 22:33:11

我的最后的一步出错了

133 · 发表于 2013-7-27 22:33:11

tdl522 发表于 2013-7-28 08:37
**** 本内容被作者隐藏 ****

问题有以下几个：

最后一个图的那个FSTAGE一列怎么出来的？

ghcacj · 发表于 2013-7-27 22:33:11

最近也遇到这种困惑了。

lugan · 发表于 2013-7-27 22:33:11

卡卡靠靠靠靠靠靠靠靠

georgewilde · 发表于 2013-7-27 22:33:11

学习学习，同样问题.....

chinastczy · 发表于 2013-7-27 22:33:11

学到了今天刚好学到这步

杨晓虎 · 发表于 2013-7-27 22:33:11

133 发表于 2013-8-22 21:03
最后一个图的那个FSTAGE一列怎么出来的？

应该是feed stage就是进料板，前面设置时有吧。

wangxueli1982 · 发表于 2013-7-27 22:33:11

按照步骤我的灵敏度还是5.11！不变！怎么回事呀？楼主的怎么弄的呀？

frankdax · 发表于 2013-7-27 22:33:11

我用的8.6也出现了同样的问题
