Aspen plus 8.0 Radfrac吸收塔运行出现错误

longkui1990

原题见孙兰义教材 118页7.2题
自己先设V的初值是86.7Kmol/h，可以顺利收敛
产品L的温度是36.8682℃

为了达到36℃

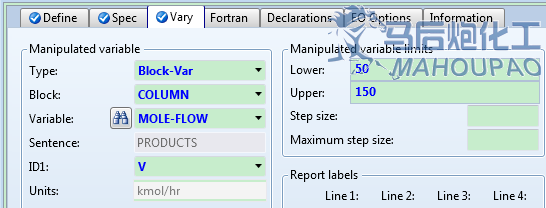

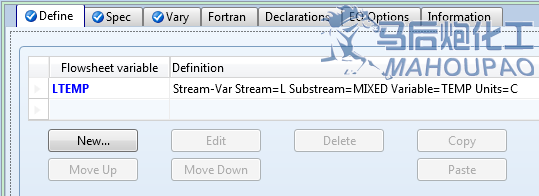

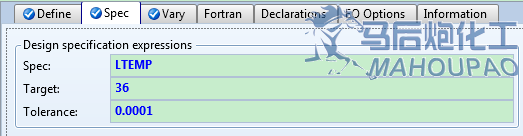

通过Flowsheeting options——Design Specs作如下设计规定




运行后出现错误提示

Processing input specifications ...

  **  ERROR WHILE CHECKING INPUT SPECIFICATIONS FOR VARIED VARIABLE IN
      DESIGN-SPEC: "DS-1"
      THIS VARIABLE IS NOT SPECIFIED IN THE BLOCK.
      YOU CAN PROVIDE AN INITIAL ESTIMATE IN THE BLOCK
      OR VARY ANOTHER VARIABLE.
      VARY SENTENCE NUMBER 1


->Finished processing new specifications

! Errors while processing input specifications

我怎么想都没想出来错在哪里
请高手多多指教
谢谢！

bkp文件地址：http://pan.baidu.com/share/link?shareid=3063631960&uk=657017267

tdl522

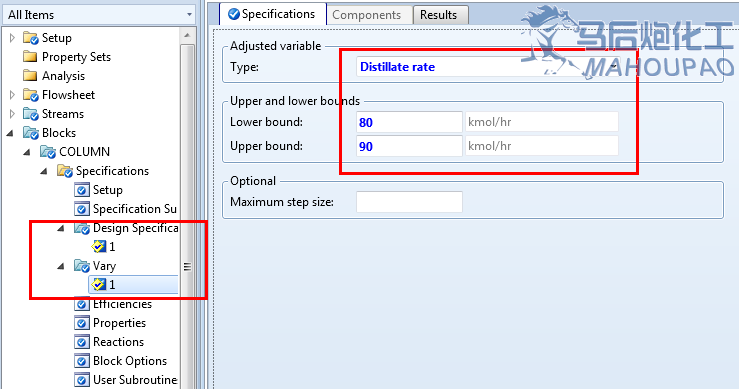

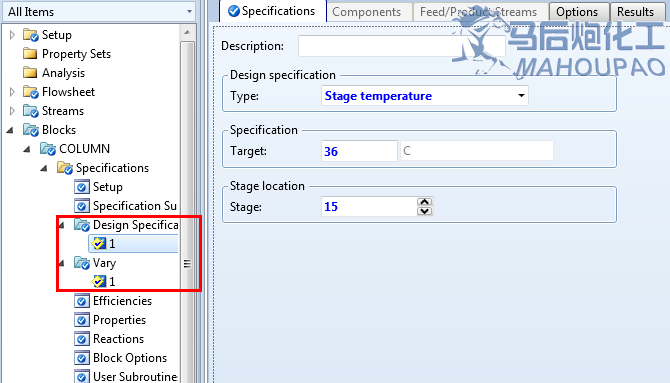

直接给修改步骤了：第一：设计规定：

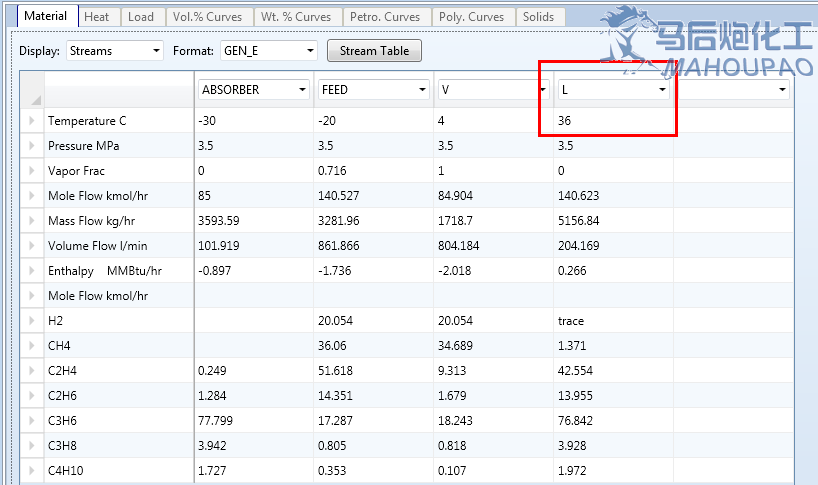

第二：结果

exercise 7.2-Absorber- flowsheeting options.zip (17.73 KB, 下载次数: 5)

2013-7-28 22:55 上传

点击文件名下载附件

tdl522

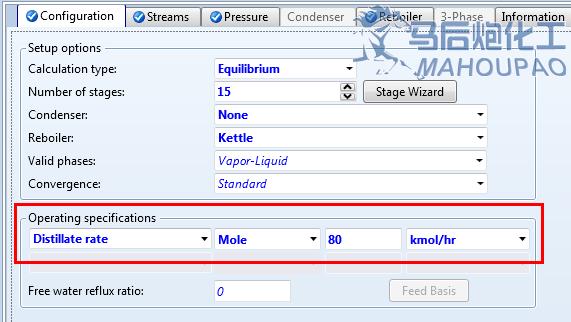

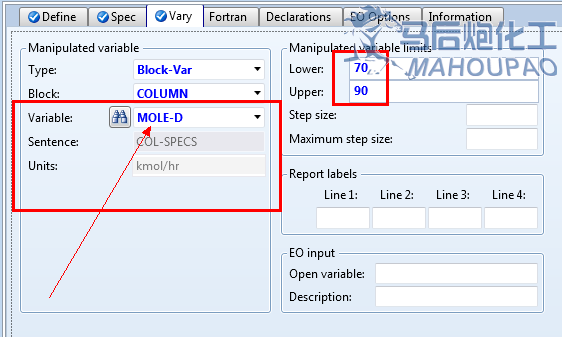

在你的基础之上修改的方法如下：

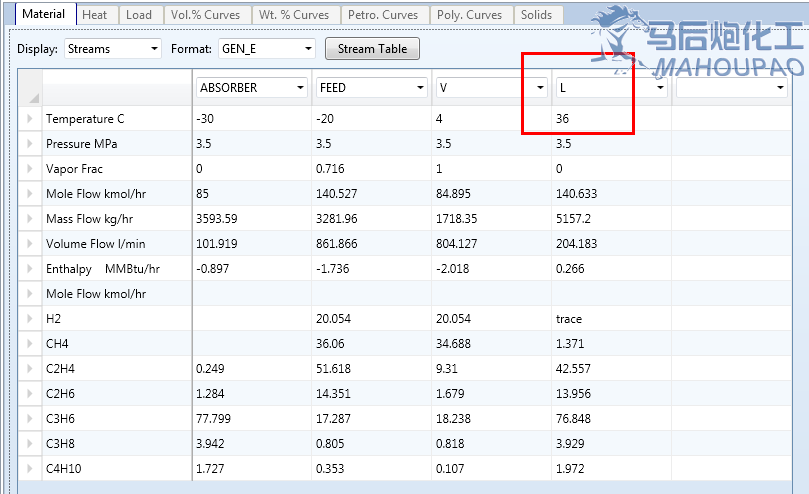

结果：



exercise 7.2-Absorber- flowsheeting options.zip (18.94 KB, 下载次数: 7)

2013-7-28 23:07 上传

点击文件名下载附件

longkui1990

tdl522 发表于 2013-7-28 23:07
在你的基础之上修改的方法如下：

方法一刚好就是参考答案的作法
之前是没想到可以把最下面的塔板的温度看成L的温度
所以才用的全局的设计规定
但是现在都还没想得太明白为什么mole-flow不行呢？
看注释也能说得过去啊

qyf

学习啊，ASPEN较难

東遊西蕩

多做几次，多错几次就好了

zjun999

打开看看！~~~

xmy101

过度定义，少定义都不行的。

longkui1990

xmy101 发表于 2013-8-6 21:15
过度定义，少定义都不行的。

那你是怎么把握的呢

xmy101

longkui1990 发表于 2013-8-7 21:42
那你是怎么把握的呢

前后定义一致，没有冲突，就可以了吧
个人理解

longkui1990

xmy101 发表于 2013-8-7 22:12
前后定义一致，没有冲突，就可以了吧
个人理解

微言大义啊，呵呵

kenny6

新手，來學吸收塔怎麼用
