NQ曲线进料板序号错乱

longkui1990 · 发表于 2013-8-31 15:06:37

原题见孙兰义教程P277 例题12.8
按着课本做了一遍
可能因为数据库的问题导致结果有些偏差，暂且不论
感到最困惑的为什偶两个问题

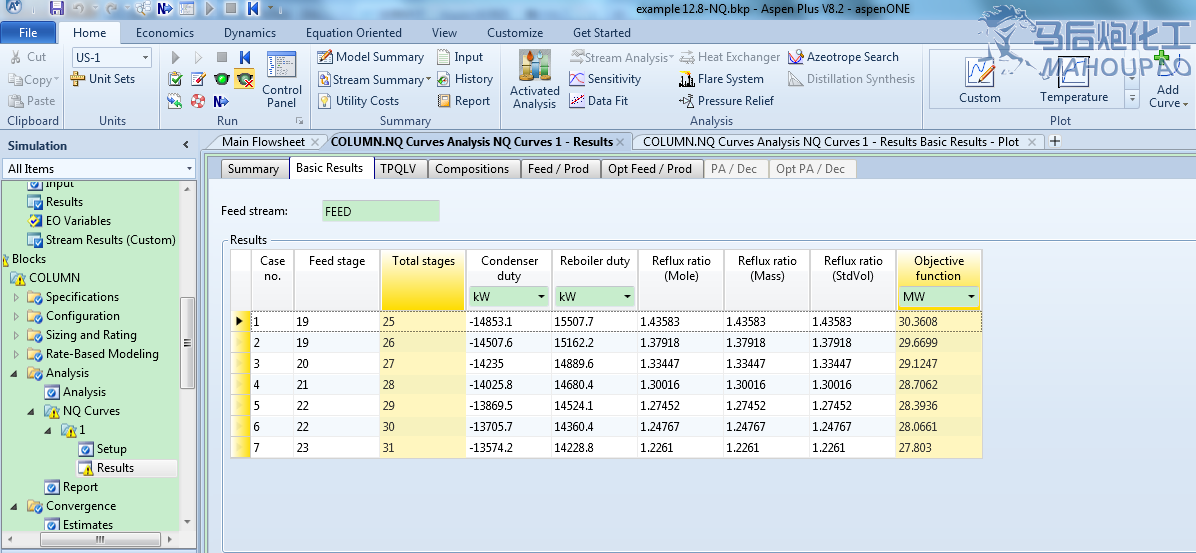

1：按理来说case1的进料板序号应该是18的，为什么变成了和case2一样的序号？

2：教程中的图12-141怎么出来的？
我选中Total stage和Objective function两列之后点击上面的custom直接出来了两条Total stage和Objective function与序号1、2、3……7的线

请高手帮忙解答一二，谢谢！

自己的bkp：http://pan.baidu.com/share/link? ... 21&uk=657017267
官方bkp：http://pan.baidu.com/share/link? ... 79&uk=657017267

tdl522 · 发表于 2013-8-31 15:06:37

回答下第二个问题，custom作图，不要选中列，先点击custom，再选x和y轴，然后出图。
很简单的问题，你在出图之后，没有注意x轴是什么。

tdl522 · 发表于 2013-8-31 15:06:37

第一个问题，进料板位置是圆整的，不清楚你说的错乱是什么意思？
难道NT=25时，NF=19，然后以此类推，NT=26时，NF=20？

longkui1990 · 发表于 2013-8-31 15:06:37

tdl522 发表于 2013-8-31 15:13
回答下第二个问题，custom作图，不要选中列，先点击custom，再选x和y轴，然后出图。
很简单的问题，你在出 ...

基本明白了，呵呵，谢谢
