共沸精馏设定设计规定之后出来好多error

longkui1990 · 发表于 2013-9-1 00:05:13

原题见孙兰义教程P247页例题12.4
先说俩自己对照bkp文件和后文发现的题中的小错误
第二个Aij应该 Aji，第二个Bij应该Bji
图12-58中的共沸精馏塔塔顶压力应该为101KPa

再说下自己的疑惑
在共沸精馏塔里面定义设计规定之前
其他的部分都没什么问题
可以顺利运行，仅仅有几个warning，说明这一部分应该问题不大
但是加上设计规定之后，出现了老多error
对照了几遍也都没发现设计规定有什么问题
所以没明白问题到底出在哪里
请高手多多指教
谢谢

自己做的bkp：http://pan.baidu.com/share/link? ... 53&uk=657017267
官方bkp：http://pan.baidu.com/share/link? ... 46&uk=657017267

tdl522 · 发表于 2013-9-1 00:05:13

修改一个地方：

example 12.4-AzeotropDist-unkonwn error.bkp (135.83 KB, 下载次数: 6)

蓝色哈达 · 发表于 2013-9-1 00:05:13

好东西，谢谢

saintcaptain · 发表于 2013-9-1 00:05:13

学习一下啊！谢谢

jiaohw910 · 发表于 2013-9-1 00:05:13

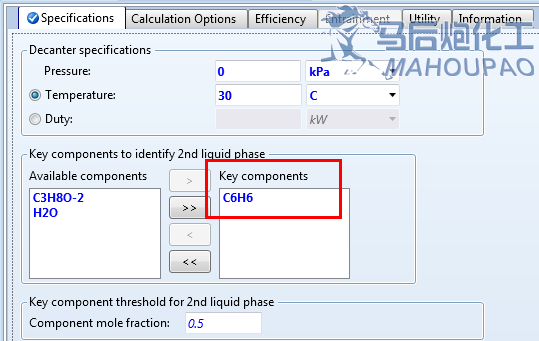

学习一下子啊，我看好多地方都是倾析器的设置不对啊

tianshanxue · 发表于 2013-9-1 00:05:13

{:1106_362:}
回复看看

1592203609 · 发表于 2013-9-1 00:05:13

呵呵，看看，高人没露面啊

doding · 发表于 2013-9-1 00:05:13

做共沸精馏塔前最好先做RCM分析，看看塔顶组分可能在哪
再用简单的质量平衡(图上做直线, 利用杠杆规则)，估个回流量
如加上设计规定，就看看是不是在到不了的范围

qyf · 发表于 2013-9-1 00:05:13

感觉有点难啊

longkui1990 · 发表于 2013-9-1 00:05:13

doding 发表于 2013-9-1 13:56
做共沸精馏塔前最好先做RCM分析，看看塔顶组分可能在哪
再用简单的质量平衡(图上做直线, 利用杠杆规则)， ...

RCM？
可靠性分析？

doding · 发表于 2013-9-1 00:05:13

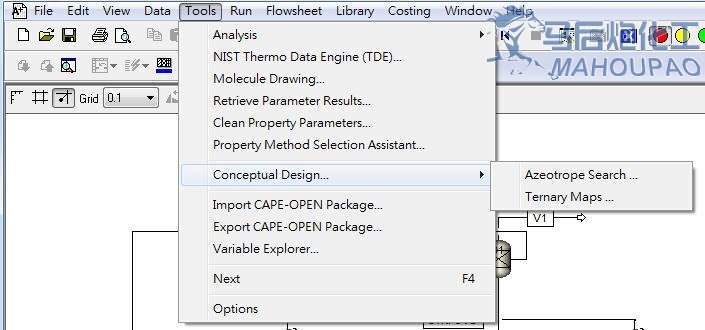

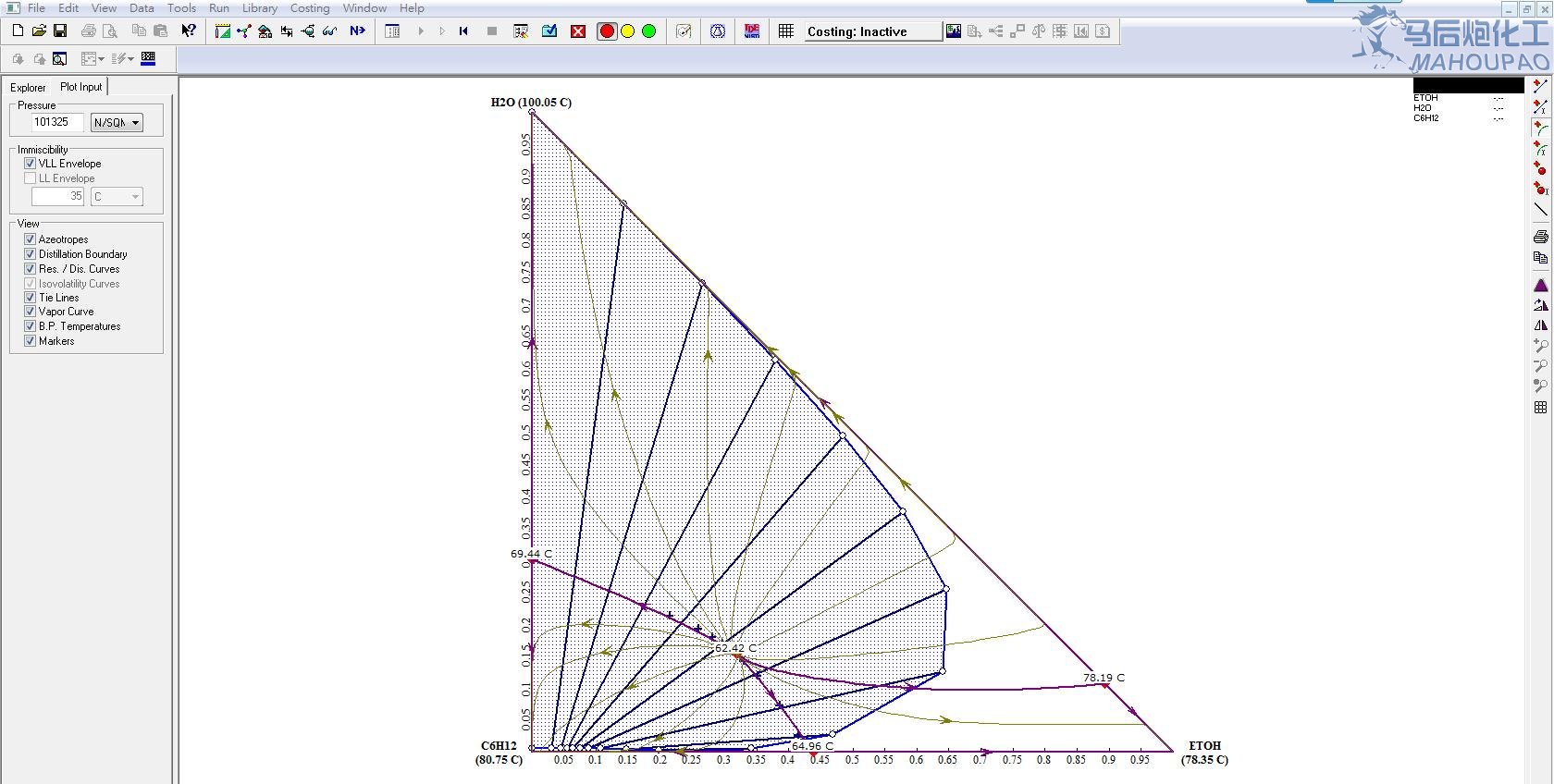

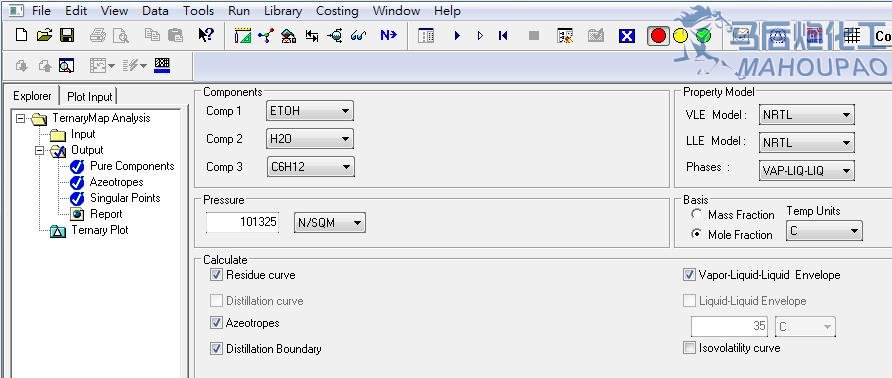

计算三元体系混合溶液的残余曲线图 RCM (residue curve map)

longkui1990 · 发表于 2013-9-1 00:05:13

doding 发表于 2013-9-3 14:31
计算三元体系混合溶液的残余曲线图 RCM (residue curve map)

原题中是苯、水、异丙醇、UNIQUAC
老兄你用的是乙醇，NRTL
画出来的图基本形状一样，仅曲率略有区别而已
非常感谢了

原先没学萃取，搞的三相图一直不是太明白
老兄能否再帮忙详细介绍下从G3这个图怎么估算出塔顶组分？

波波 · 发表于 2013-9-1 00:05:13

要学习的地方太多了！论坛是个好地方。

共沸精馏设定设计规定之后出来好多error
