（已解决）cadworx 建模问题

jacques0920 · 发表于 2013-10-30 08:51:19

本帖最后由 jacques0920 于 2013-10-31 08:17 编辑

请问各位如下两个问题：
（1）设备建模里立式容器的支腿是从哪里找到的？本人的软件里没有这一项
（2）闸阀建模后从3d模式看没有手轮，但是教程里是有的，是因为软件缺少什么东西吗
谢谢！

登录/注册后可看大图

该贴已经同步到 jacques0920的微博

qyf · 发表于 2013-10-30 08:51:19

你是盗版的吧，我有这个现象

jacques0920 · 发表于 2013-10-30 08:51:19

qyf 发表于 2013-10-30 08:58
你是盗版的吧，我有这个现象

可能是啊，谢谢了

wl600692 · 发表于 2013-10-30 08:51:19

第一个问题没想过第二问题应该是设置好阀门后用addtop（好像是这个）命令来后期添加若是想直接阀门带手轮需要修改数据库与盗版不盗版貌似没啥关系

jacques0920 · 发表于 2013-10-30 08:51:19

wl600692 发表于 2013-10-30 09:07
第一个问题没想过第二问题应该是设置好阀门后用addtop（好像是这个）命令来后期添加若是想直接阀门带手 ...

但是视频教程里就是建模的过程中就有一个选项，然后选中后就有了，不像是后期添加的

zjwmcl · 发表于 2013-10-30 08:51:19

弱弱地问一下：建模是不是很繁琐？

dqllcy · 发表于 2013-10-30 08:51:19

第一个问题是你没找到添加支腿的选项，软件里面是有的，只是通常的界面情况下这项选项被遮挡住了，展开就看见了。
第二个问题有人回答过了。

jacques0920 · 发表于 2013-10-30 08:51:19

zjwmcl 发表于 2013-10-30 10:37
弱弱地问一下：建模是不是很繁琐？

还行吧，习惯就好

jacques0920 · 发表于 2013-10-30 08:51:19

dqllcy 发表于 2013-10-30 10:55
第一个问题是你没找到添加支腿的选项，软件里面是有的，只是通常的界面情况下这项选项被遮挡住了，展开就看 ...

看好几遍了确实没有估计是盗版的原因

路行天下 · 发表于 2013-10-30 08:51:19

第一个问题，支腿支座室友的，7楼已经说了。

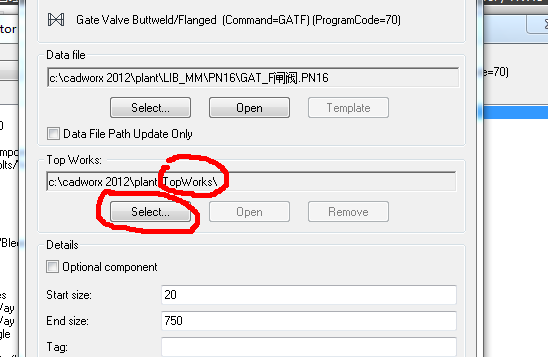

第二个问题是你的数据库中没有勾上自动添加阀杆操作器这一项。即没有选择 top works

jacques0920 · 发表于 2013-10-30 08:51:19

路行天下发表于 2013-10-30 14:15
第一个问题，支腿支座室友的，7楼已经说了。
第二个问题是你的数据库中没有勾上自动添加阀杆操作器这一项 ...

麻烦问一下数据库中怎么添加阀杆？？

路行天下 · 发表于 2013-10-30 08:51:19

本帖最后由路行天下于 2013-10-30 19:35 编辑

jacques0920 发表于 2013-10-30 15:34
麻烦问一下数据库中怎么添加阀杆？？

你用的是哪一个版本的

哟？

jacques0920 · 发表于 2013-10-30 08:51:19

请问2009这个界面怎么调出来呢？谢谢！

jacques0920 · 发表于 2013-10-30 08:51:19

路行天下发表于 2013-10-30 19:28
你用的是哪一个版本的哟？

请问2009这个界面怎么调出来呢？谢谢！

mengseng · 发表于 2013-10-30 08:51:19

jacques0920 发表于 2013-10-30 20:33
请问2009这个界面怎么调出来呢？谢谢！

Plant > Accessory > Specification > Editor
打开你要的数据库，选择阀来更改

jacques0920 · 发表于 2013-10-30 08:51:19

mengseng 发表于 2013-10-31 00:13
Plant > Accessory > Specification > Editor
打开你要的数据库，选择阀来更改

谢谢，学会了

conder · 发表于 2013-10-30 08:51:19

楼主，首先设备支腿是有的，你好好找找按钮就会知道了。
第二阀门添加后直接有个阀杆添加的快捷按钮的啊，选中后再选择阀杆类型就可以啦。祝你成功吧！！！{:1106_362:}

dqllcy · 发表于 2013-10-30 08:51:19

本帖最后由 dqllcy 于 2013-11-4 12:41 编辑

jacques0920 发表于 2013-10-30 11:04
看好几遍了确实没有估计是盗版的原因

与盗版正版没关系，我也用的盗版，虽然我们有正版，懒得用，用正版必须插加密锁。开始我也没找到这个选项，后来发现是隐藏在设备选项右侧里面了，必须展开才看得见。

柳敬亭与蒸汽2 · 发表于 2013-10-30 08:51:19

路行天下发表于 2013-10-30 19:28
你用的是哪一个版本的哟？

请问cadworx 2013在哪里调出来呢谢谢！

kungle · 发表于 2013-10-30 08:51:19

请问cadworx 2013在哪里调出来呢
