往复式压缩机进出口配管

冰煦韫玉

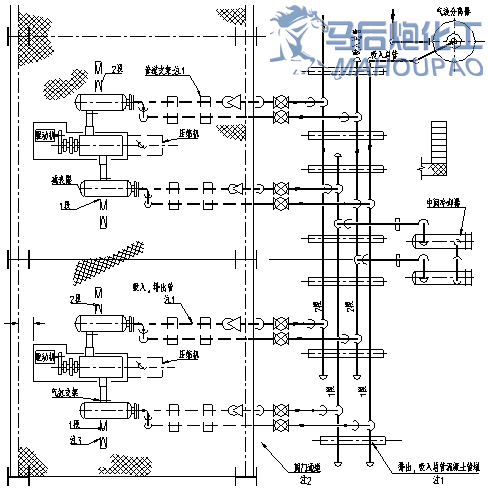

各位老师，下图是两台并排布置的往复式压缩机，应该是”两列两缸两级“压缩，一用一备，那么压缩机进出口配管为什么要像图中那样配呢？中间还有两根管道是过渡用的吗（两端都用管帽封上了）？干嘛不是从第一级出口直接接到第二级进口呢？要是按照图中那样配的话，”四列四缸三级“压缩机进出口该怎么配呢？不是要有很多过渡？

冰煦韫玉

双击图片可看全貌，不知怎么的，没传好

chenhaijunsjy

求取高手设计资料!{:1106_362:}{:1106_362:}

一声无悔

积极发表议题

lsm224

一级出来进中间冷却器冷却后再分配进二级，直接进温度高、效率低
