精馏塔的一种异常

qchfly · 发表于 2015-3-8 22:42:12

本帖最后由 qchfly 于 2015-3-8 22:56 编辑

前段时间遇到个精馏塔的异常问题，分享出来以供大家交流讨论：
该精馏塔正常是有两台冰机提供的冷冻盐水供冷，由于其中一台冰机出现问题检修停运，就由一台冰机坚持供冷，车间并没有降低该塔负荷，就出现了一种奇怪的现象，正常情况下上段填料本可以达到110℃，但检修期间这段填料却只有35℃左右，无论你怎么蒸，这个温度始终就上不去。
后来经过分析认为是由于：尾气冷凝器冷量不够致使塔顶尾气没有全部被冷凝，累积后造成塔顶压力升高，当升高到一定程度后，由于沸点随压力升高了，塔顶的一种尾气组分A就被塔顶冷凝器冷凝下来，相对尾气就变少了，此时塔压稳定在该值上，随着时间的累积该尾气组分A就越聚越多，最终在上段填料中形成了一个无采出的“精馏塔”，其热源来自于下部的正常物料，顶部冷凝器为其冷凝，而这段填料本身就变身成为原精馏塔的“塔顶冷凝器”，这样组分A在塔顶也出不去，只能一点点的随产品采出精馏塔，最终造成了该塔的产品质量问题。
所以在日常操作中任一流股的减弱或消失，必然会引起其他一些异常现象，应该及时作出调整，防止出现生产事故。

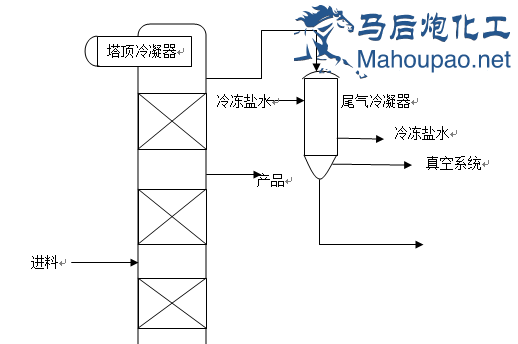

附一张示意图（有些设备没画）。

楚天湘水 · 发表于 2015-3-8 22:42:12

尾气冷凝器冷量不够致使塔顶尾气没有全部被冷凝，累积后造成塔顶压力升高:塔顶的压力表显示呢，要是能有一张压力变化的DCS图就好了。

估计就是上段填料累积了为轻组分，温度降低啦

qchfly · 发表于 2015-3-8 22:42:12

楚天湘水发表于 2015-3-8 23:28

登录/注册后可看大图

尾气冷凝器冷量不够致使塔顶尾气没有全部被冷凝，累积后造成塔顶压力升高:塔顶的压力表显示呢，要是能有一 ...

数据是不能随便放出来的，看懂怎么回事就可以了。

zyqzyq198 · 发表于 2015-3-8 22:42:12

还要保密啊？

tehwa2014 · 发表于 2015-3-8 22:42:12

塔顶压力真的有升高吗

正常是多少

异常时又是多少

qchfly · 发表于 2015-3-8 22:42:12

tehwa2014 发表于 2015-3-9 08:03

登录/注册后可看大图

塔顶压力真的有升高吗

正常是多少

当然有升高，尾气冷不下来抽真空系统能力又是有限的，这样尾气就会在塔顶积聚，时间一长就会影响到真空，正常1-2kpaa，升高后4-5kpaa，而且尾气中有一组分在4-5kpaa时沸点在塔顶冷凝器的温度范围内。

doding · 发表于 2015-3-8 22:42:12

改变原设计的操作确实要小心，谢谢分享！

板砖 · 发表于 2015-3-8 22:42:12

高手啊，分析的很到位啊！

edwardlau · 发表于 2015-3-8 22:42:12

这是个抽真空的系统，即使冷凝不下来，也应该被抽走啊

怎么会在上段积累呢？

qchfly · 发表于 2015-3-8 22:42:12

edwardlau 发表于 2015-3-17 20:13

登录/注册后可看大图

这是个抽真空的系统，即使冷凝不下来，也应该被抽走啊

怎么会在上段积累呢？

抽真空系统满负荷了，只能抽走90%的东西，请问那10%去哪里呢？

edwardlau · 发表于 2015-3-8 22:42:12

按照常规思维：压力升高了，相应的温度应该升高的，可是为什么会是降低的呢

qchfly · 发表于 2015-3-8 22:42:12

edwardlau 发表于 2015-3-18 18:06
按照常规思维：压力升高了，相应的温度应该升高的，可是为什么会是降低的呢

这就是不正常现象啊，所以解释也只能是上段填料被轻组分占据了吧。

wxch99219 · 发表于 2015-3-8 22:42:12

分析透彻,谢放楼主!

dpz1225 · 发表于 2015-3-8 22:42:12

能把前后两种工况的压力说出来么？

chenhaijunsjy · 发表于 2015-3-8 22:42:12

这个有用，我正需要呢。

wangxueli1982 · 发表于 2015-3-8 22:42:12

应该分析塔底，由于压力的升高，塔釜轻组分气化量就少了，就算多加热量也没有用，所以塔顶相变热也少。加上你是冷冻盐水，所以温度就低了。

liujj · 发表于 2015-3-8 22:42:12

抽真空系统满负荷了，达不到需要的要求
