求助，DMC合成不知为何没反应

dingchenhui110 · 发表于 2015-4-4 22:32:59

之前单个反应器尝试过，有生成DMC，但将反应器连在一起后合成DMC的全混釜反应器里没反应，求高手帮忙看下，到底问题出在哪，还有我现在文件运行后出现的两个警告又如何修改呢

全流程.rar (5.21 KB, 下载次数: 16)

曾小刚 · 发表于 2015-4-4 22:32:59

{:1106_366:}

dandandan · 发表于 2015-4-4 22:32:59

楼主，你的动力学方程式是哪里来的，这些反应看着怎么这么别扭

simpro · 发表于 2015-4-4 22:32:59

先回复一下你的两个警告：第一个是说DMO的生成焓数据没有，计算热效应时结果可能不准确，要自己注意一下；第二个警告是是说进料温度低于零点了，而你用了两相闪蒸模块。
其实，自己读一下警告信息就明白了。

dingchenhui110 · 发表于 2015-4-4 22:32:59

dandandan 发表于 2015-4-4 23:31
楼主，你的动力学方程式是哪里来的，这些反应看着怎么这么别扭

请问是哪些反应看着别扭呢

dingchenhui110 · 发表于 2015-4-4 22:32:59

simpro 发表于 2015-4-5 08:49
先回复一下你的两个警告：第一个是说DMO的生成焓数据没有，计算热效应时结果可能不准确，要自己注意一下； ...

是不是第一个警告可以忽略呢；第二个警告也搞不懂，我在里面没使用过闪蒸的模块

simpro · 发表于 2015-4-4 22:32:59

dingchenhui110 发表于 2015-4-5 08:57
是不是第一个警告可以忽略呢；第二个警告也搞不懂，我在里面没使用过闪蒸的模块

不好意思，刚才的回复没看你的模拟文件。刚看了一下，你的B6和B3模块设置的温度都是40度，而反应器B3的有效相却是只有汽相，这就导致了你的第二个警告的出现。目前个人认为可以暂时忽略第一个警告，但建议为了有个准确的最终物料和能量平衡还是要提供一下，这个自己查了数据或计算了数据可以输进去的。能量平衡和物料平衡会相互影响的。
关于你的不反应的问题，大概也与你的反应器模块的有效相设置和反应动力学的设置有关，方向如此，再看一下回答你。

simpro · 发表于 2015-4-4 22:32:59

补充一下，40度下甲醇还没有完全汽化，因此是汽液两相的。警告2给的应该是对反应器的进料来说的

dingchenhui110 · 发表于 2015-4-4 22:32:59

simpro 发表于 2015-4-5 09:28
补充一下，40度下甲醇还没有完全汽化，因此是汽液两相的。警告2给的应该是对反应器的进料来说的

刚将B3的有效相修改成气液相之后，出现了错误 QQ截图20150405094011.png

simpro · 发表于 2015-4-4 22:32:59

dingchenhui110 发表于 2015-4-5 09:41
刚将B3的有效相修改成气液相之后，出现了错误

刚运行了一下你的CASE，不是给反应器的警告，是对压缩机的，你把压缩机后面的加热器挪到它前面就好了。不然进压缩机的是汽液两相，所以要报警。

simpro · 发表于 2015-4-4 22:32:59

DMC反应釜设置的有效相是Vapor only, 而动力学的设置中R2/3/4的反应相全是Lquid，没有液相就没反应喽。

dingchenhui110 · 发表于 2015-4-4 22:32:59

simpro 发表于 2015-4-5 10:36
DMC反应釜设置的有效相是Vapor only, 而动力学的设置中R2/3/4的反应相全是Lquid，没有液相就没反应喽。

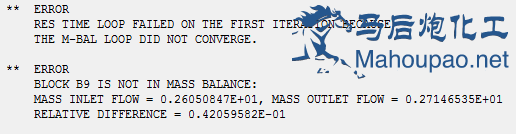

请问下面的两个错误应该如何去修改呢

dingchenhui110 · 发表于 2015-4-4 22:32:59

simpro 发表于 2015-4-5 10:36
DMC反应釜设置的有效相是Vapor only, 而动力学的设置中R2/3/4的反应相全是Lquid，没有液相就没反应喽。

还有这个也是，以前都没遇到过
