CAD 设计与制图

描述要画什么、关键尺寸和希望的输出格式，或附上需要修改的图纸，即可开始。
Agent 负责准备制图工具、整理需求、创建或修改图纸，并检查最终文件。
支持交付可编辑的 DWG、DXF 和可打印的多页 PDF；生成后可继续对话修订。

Agent 执行要点

以下路径相对于本次实际加载的 Skill 目录；按任务阶段读取参考，不预加载全部文档。

1. 准备工具。 读取 references/agent-execution-contract.md，检查完整技能包、配套 CLI 与账户。
2. 理解原始需求。 读取 references/natural-language-intake-and-evidence.md，保留用户原话、
3. 按需补充依据。 模板复用读取 references/template-and-library-reuse.md；
4. 提交设计并执行。 提交原始需求、附件、已确定的参数和对象关系，使用当前 CLI Schema。
5. 保留成果并继续。 按 references/agent-task-events.md 汇报真实阶段、计数与产物，
6. 验收与交付。 按下列质量闭环检查实际文件及工程内容，列出成果和剩余问题。

交付前质量闭环

• 工程内容： 对照原始需求检查几何、尺寸、数量、视图、标题栏、BOM、制造标注及明确的
• 可编辑文件： 重新打开 DWG/DXF，核对实体、图层、文字与标注样式、块、布局、视口和打印设置。
• 实际视觉： 用宿主的页面查看能力或已有 PDF 渲染工具实际查看最终 PDF 的每一页图像，
• 修正与复核： 修正后再次回读并检查 PDF。排版修正不得改变工程含义；遇到执行错误依据

仅当用户还没有具体任务、需要更多示例时，按需读取 references/getting-started.md 或

真实工程图示例

以下图片来自本 Skill 实际生成或修订并导出的 PDF，展示完整图纸页面。点击图片可查看高清大图；
同一任务还可交付可编辑的 DWG / DXF。

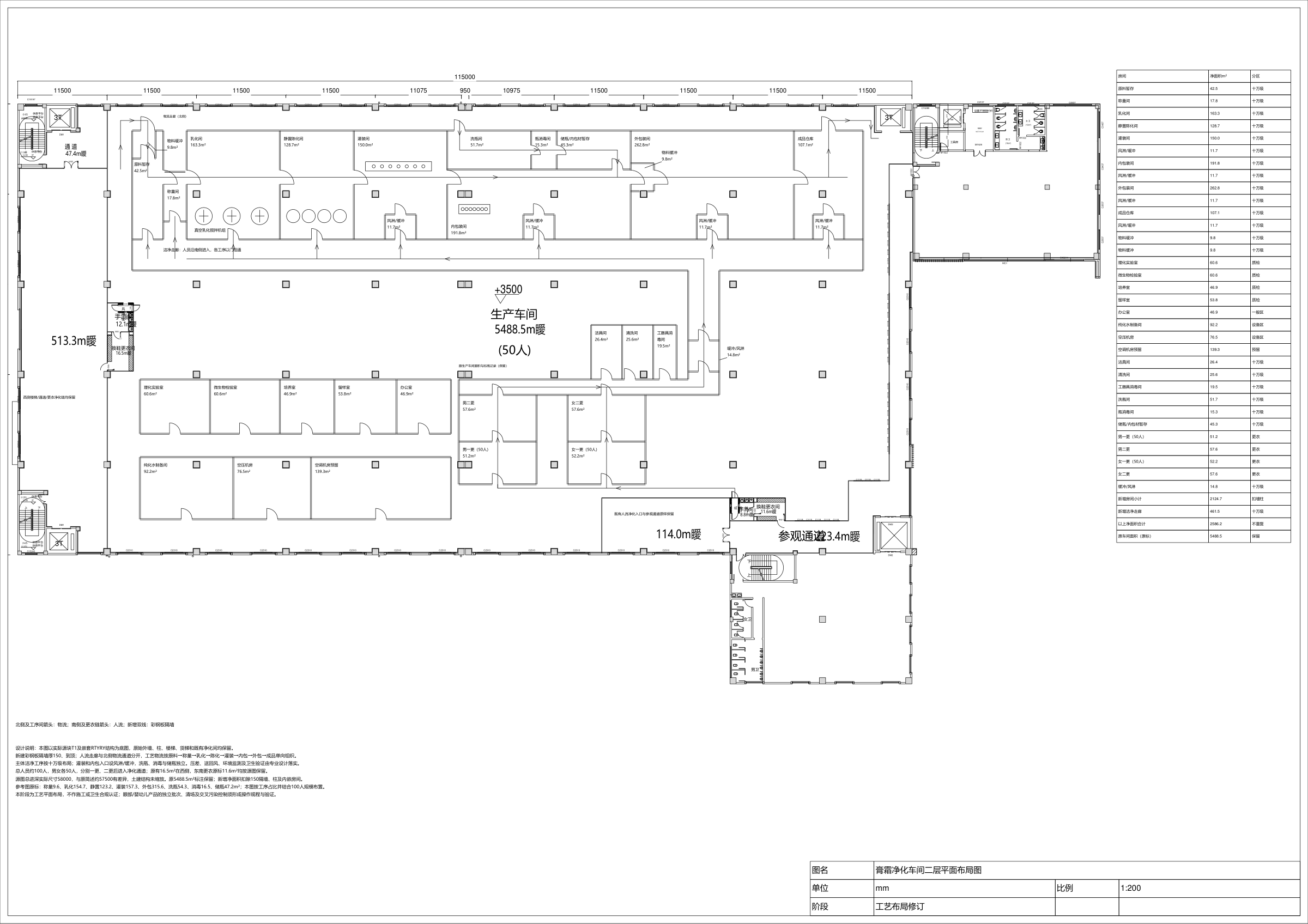

洁净车间工艺布局

在既有厂房底图上完成房间分区、设备布置、人流与物流路线、尺寸及面积明细。

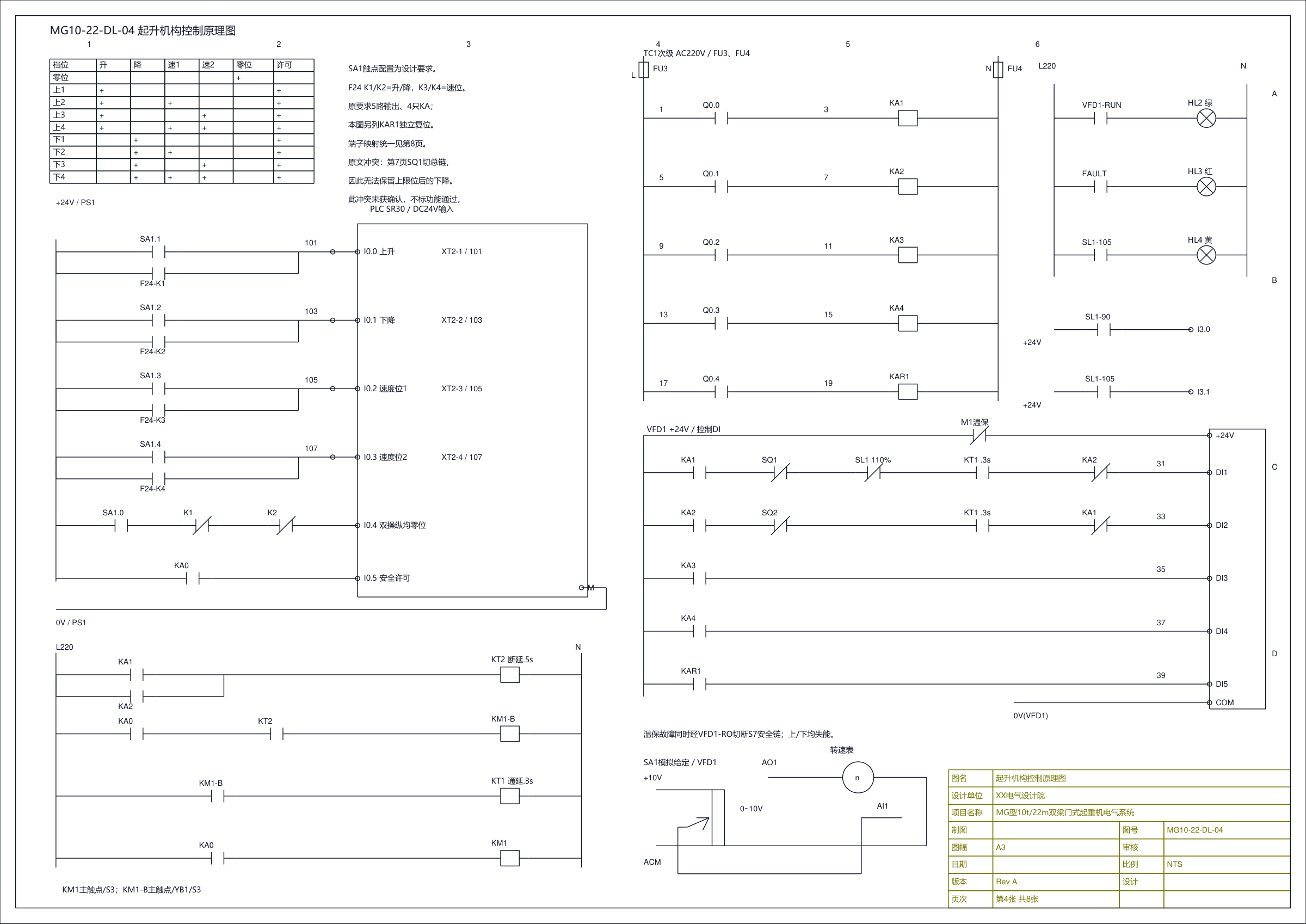

门式起重机电气图册

一套 8 页电气图纸，包含配电、主回路、机构控制、安全保护与元件明细。下图为第 4 页起升机构控制原理图，
包含 PLC 接线、继电器、变频器控制及跨页引用。

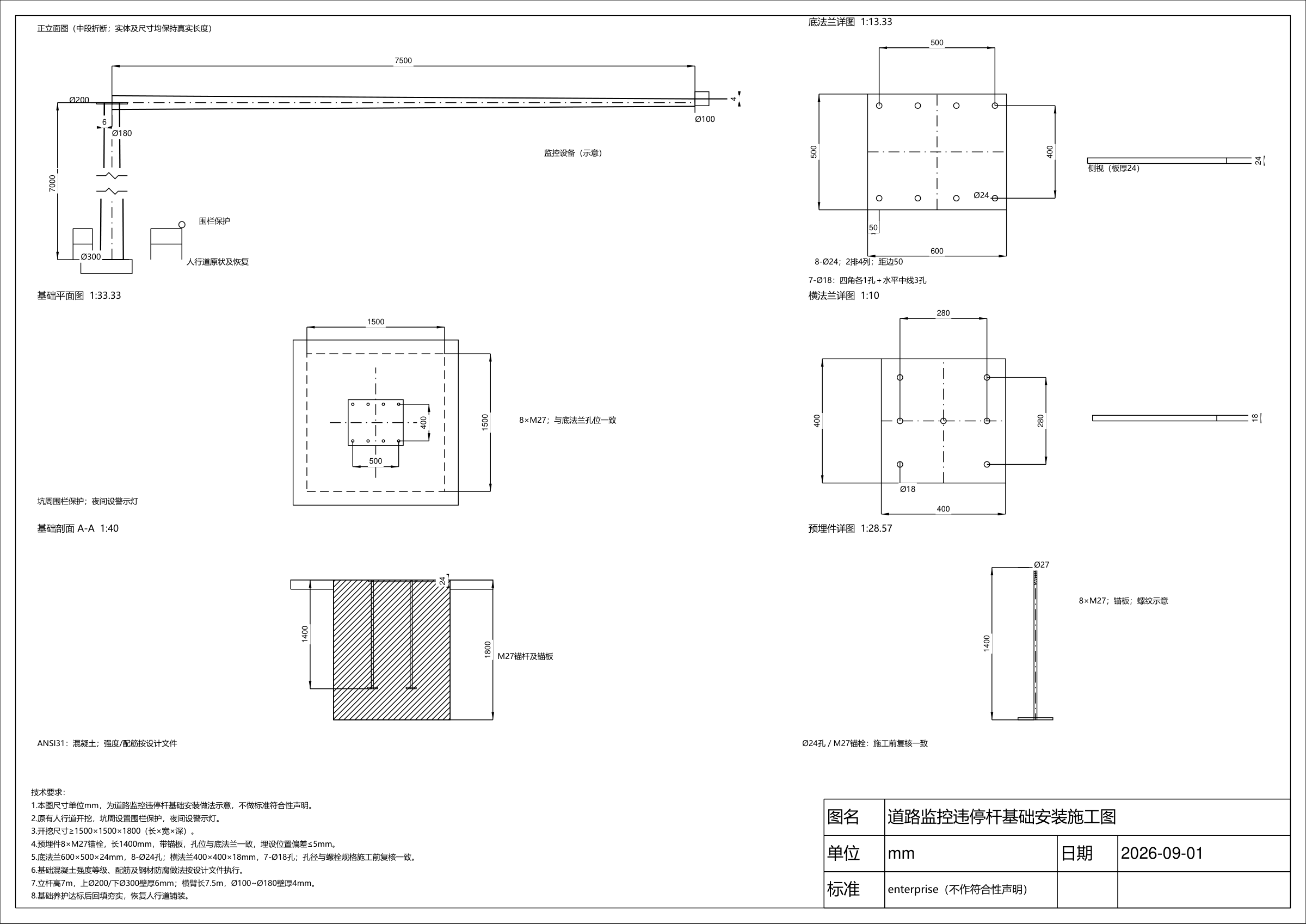

道路监控杆基础与安装详图

在同一图纸组织立面、基础平面与剖面、法兰及预埋件详图，保留孔位尺寸、剖面线和技术说明。

上手示例与常见问答

可以直接这样说：

• “画一张 120 × 80 × 6 mm 的 Q235 安装板，四角各有一个 Ø8 通孔，孔中心距相邻边 10 mm；标注外形、孔径和孔距，输出 DWG、DXF 和 A4 PDF。”
• “把这张图的中心孔从 Ø18 改为 Ø20，标题栏版本改成 Rev B，其余内容保持不变。”
• “做两张图纸：第一页是总装视图和 BOM，第二页是带剖面线的零件加工图。”
• “画一个带开关、灯具、配电箱和导线编号的电气布置示意，输出 DXF 和 PDF。”
• “规划一条带振动盘、机器人、视觉检测和控制柜的小型装配线，标出设备净空和物料路线。”

需要准备什么？ 描述用途、已知尺寸和交付格式。有原图、样板或参考图片时一起提供。
要求清楚就直接制图；只对会改变工程结果的未知项集中提问，不要求用户编写数据文件或命令。

能修改已有图纸吗？ 可以。先读取实际图纸，定位修改对象，保留原文件并另存新修订。
交付前核对修改结果及其余内容，无法确认的对象不会被猜改。

能输出多页图册吗？ 可以。按要求组织总图、视图、详图、标题栏和明细表，检查页数、页序、
比例及文字可读性，并提供对应的可编辑图纸。

安装和使用怎么收费？ 安装免费，首次制图可自动试用，后续制图按 LLMRouter 账户余额结算。
模型审查、纠错等已确认的实际消耗都会结算，最终失败也不代表免费；本地校验和纯等待不产生模型费用。
Agent 可协助查看余额、登录或切换账号。余额不足时提供充值入口，由用户自行处理。
普通使用无需手工填写密钥；自定义密钥只通过安全输入提供。

能声明符合 GB/ISO 吗？ 需要明确采用的标准版本和相应工程依据，并通过对应规则检查。
普通方案或设计深化图只按实际范围交付，不附加未经核准的计算、合规或审查声明。
