aspen模拟低温甲醇洗出错求指导: 本帖最后由 峥嵘 于 2013-4-8 11:36 编辑
模拟低温甲醇洗工段C1吸收塔时，出结果了但CO2并没有被吸收，不知道出错在哪。现将模拟数据及源文件发上来，望大师指导！
紧接着这一个问题更新第二个问题
http://meng.horse/thread-63273-1-1.html
1.C1塔cad原图
2.将C1塔分为四塔模拟：C101-硫化物吸收段；C102-CO2粗吸段；C103-CO2主吸段；C104-CO2精吸段。选用radfrac/ABSBR1
3.相关地方进行的设置
4.最终结果
5.模拟源文件奉上求指导！
gc2011651024 发表于 2013-4-4 13:00
看看具体情况
知道问题所在？
峥嵘 发表于 2013-4-4 13:17
知道问题所在？
不太清楚不好意思
最近我也在做吸收，下下来看看。

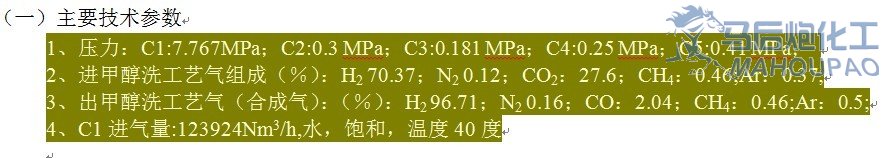

你的压力根据什么来选择的？70多公斤了，这个压力好大啊！
lihaiyong826 发表于 2013-4-4 20:02
你的压力根据什么来选择的？70多公斤了，这个压力好大啊！
给的数据就是这样的
唇迹 发表于 2013-4-4 21:00
回复看看楼主的成绩
成绩不给力哟，大师给看看吧
如楼上所述，确实需要很多甲醇
当甲醇调的足够大时，比如1000。最上面一个塔的塔顶便不会出现CO2，CO2和甲醇便流回到下面一个塔(C103)，通过循环，该塔的甲醇越来越多，在这个塔就可以完全洗出CO2。
看不太懂CAD图，不知道是否理解正确
在操作温度、压力下，进塔C101的液相物流013已经被CO2饱和了，当然不很再吸收了。
simpro 发表于 2013-4-6 18:26
在操作温度、压力下，进塔C101的液相物流013已经被CO2饱和了，当然不很再吸收了。
虽然C101塔是吸收硫化物的但原料气用的天然气里面不含硫化物，主要是吸收上塔的CO2
胜源毅 发表于 2013-4-5 01:09
如楼上所述，确实需要很多甲醇
当甲醇调的足够大时，比如1000。最上面一个塔的塔顶便不会出现CO2，CO2和甲 ...
但是给的参数都是工厂里实际工艺参数呢
zhangyili 发表于 2013-4-7 09:11
物性数据不准，算了也是白算。
我同意你的观点，实际数据去计算和内置的数据差别很大的，需要慢慢校正！
fg2009 发表于 2013-4-7 09:25
物性方法不对
的确物性方法不对，试了很多模型最终确定SR-POLAR和PSRK能用
数据是隐藏的，回复下下来看看，吸收应该要设置亨利组分吧
ASPEN V7.3版本的案例中就给出了较适合低温甲醇洗的热力学方法PC-SAFT，楼主可以尝试下，里面给出了很多有价值的文献，可以参考，利用这些文献数据可以回归出二元交互作用参数，供吸收塔模拟使用。
无然歆羡 发表于 2013-4-9 09:17
ASPEN V7.3版本的案例中就给出了较适合低温甲醇洗的热力学方法PC-SAFT，楼主可以尝试下，里面给出了很多有价 ...
好的，非常感谢，我看看
还是那句话，几百万几千万的工艺包，如果让一个学生用aspen算一算就算出来了就不叫工艺包了！
你这数据不靠谱啊，塔的压降从一塔到二塔降得太多，我也做这个，压降在零点几MPa以内
中国好撸 发表于 2013-4-9 17:53
你这数据不靠谱啊，塔的压降从一塔到二塔降得太多，我也做这个，压降在零点几MPa以内
我都没设压降的
峥嵘 发表于 2013-4-9 20:17
我都没设压降的
能加下qq吗？
你看看这个，一个在读小硕做的。
是来学习的，aspen刚接触，帮不了你。
峥嵘 发表于 2013-4-9 20:17
我都没设压降的
我做的时候是设置了塔的压降的
不知道这个硕士做的参考性有多大。
研究一下，是否是和工艺包对比的？
分析分析，发挥海友力量大的优势啊
先来学习一下，看究竟发生了什么
下载学习一下，不知什么版本的{:1106_362:}
Aspen HYSYS Teaching Modules Description
我们院做低温洗是自己的数据回归出作用参数，然后再计算的。。。。你这不修改作用参数结果可能无意义的
你好，7.3甲醇洗的例子可以发给我下么？最近也在做，查了很多资料，热力学模型这块很苦恼。我的邮箱
qiyukun@163.com。谢谢
学习一下，
aspen模拟低温甲醇洗，正用得着呢
