电机自动功率计算小软件.xlsx

本帖最后由 71672618 于 2021-6-21 10:26 编辑

在项目前期,工艺专业或机泵专业通常需要提供电机功率给电气专业用于电气专业的设计输入条件,如果有某些厂家的样本,可查样本,如果手头没有样本,可以采用此计算表来估算泵的功率,同时,收到厂家报价时,也可以验证一下外国人统计出来的算法是否具有通用性。file:///https://mmbiz.qpic.cn/mmbiz_png/pibykecbhom6rgwhngicyvt4hicfsefymvcyf8czmjbbzgatou4iblsl30lxfmdasia0l57bycmmqovgb5gsvhbz5tw/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1用此表需要有对泵有基本的了解
使用方法及说明：1、流量、扬程、比重为输入项，转速可输入可选，如果不清楚，可以直接选2950RPM。效率，和电机功率自动计算，功率裕量执行API610。效率计算方法见下图
2、适用范围单级单吸、Ns(US)≤3000，功率≤1800KW（因为数据库里最大到1800KW）
3、在项目前期，可研阶段/基础设计阶段/FEED，厂家资料无法获得的情况下，电机功率可采用此计算表格初步估算，仅供参考

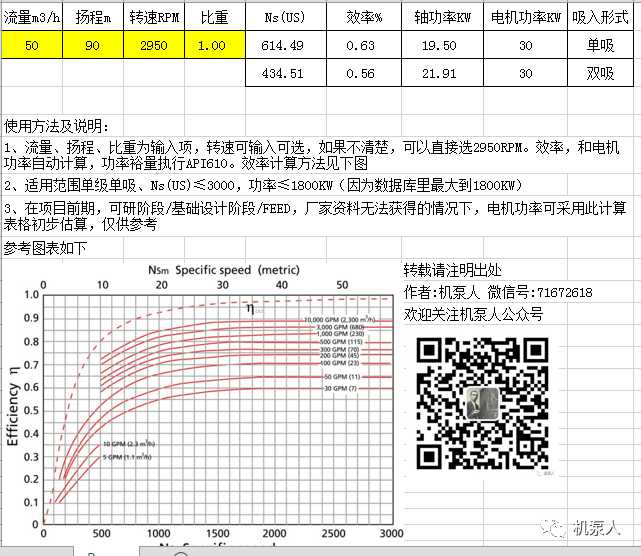

界面如下:

离心泵电机功率计算表 - 本文出自马后炮化工论坛，原文地址：https://meng.horse/thread-227821-1-1.html

下载下来，看一看。

这是一个Excel小程序吗？楼主。

这个和介质、粘度啥的有关系吧。
