請問各位高手~請問下面的圖是怎麼畫出來的？

第一章圖感覺不像是用aspen畫出來的，是用別的工具嗎？
我可以用aspen畫出來這種類似的圖，但是不會把實驗點標上去

第二章圖很像是用asepn畫出來的，但我只會畫三成分系相圖不會這種的
請各位指點一下小弟~感謝

似乎这个可以用aspen的相图绘制吧。。

似乎好像都是相图，，aspen是可以出相图的，论坛似乎也有相关教程，你搜索下

前两张图好像用matlab画出来的吧
第三张图看不出来

tool>analysis>poperty<binary，这就做了一半了，不知道你卡在哪里
Aspen还可以画三元图，用Ternary Maps。
如果学习的话最好找一些完整的教程。
附件是记得的几个相关的教程




论坛里学习资料非常多的，你自己可以搜索一下

先感謝胜源毅的整理
不好意思~我可能沒講清楚
我先把我的情況說明一下
我現在想要在NRTL-HOC的熱力學模式下 用water和acetic acid兩個成分進行YX圖模擬，

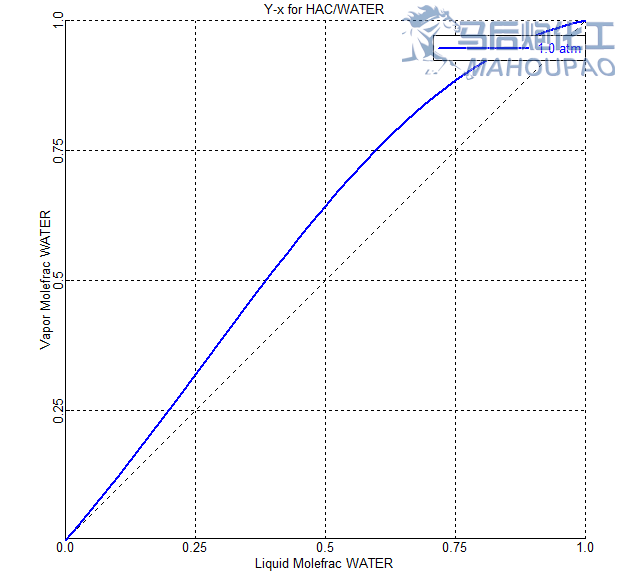

首先我想先使用aspen內建參數畫出YX圖，如下圖

之後為了想確認這個YX是否符合從dechma書中找到實驗數據，
所以用excel把數據點和剛剛aspen跑出的result作圖，如下圖

這樣挺麻煩的且整理起來不美觀，
因為用tool>analysis>property>binary所畫出的圖不像ternary maps那邊右邊有工具列可以用，
所以我是想問是否可以直接"標上數據點"在aspen上進行，
類似下圖這樣(此圖是利用數據點回歸使用plot wizard畫出)

一直麻煩大家，不好意思~

本帖最后由 胜源毅 于 2013-2-15 04:37 编辑

不太清楚Aspen的编辑功能，是否能插值进去
只会用matlab做

楼主可以把你第三幅图的文献共享一下吗？

MA是 methylacetate
然後此文獻因為還在專利保護的時間內~
所以不能共享...不好意思

回覆一下之前的問題~~
第二章圖是用四張相圖疊圖出來的
