Simu1.bkp



求助!!:
我在进行换热器课程设计,现在物性数据找不到,求各位帮帮忙 以下是数据 热流体 冷流体  操作压力为7.7kgfCM3(绝压)
热流体   进口230℃ 出口140℃ 流量 3812M3/H
组分:CO  CO2   N2  H2  CH4  H2O
组成:15.3 15.2  9.5  30  0.68  43
冷流体为加热循环水 进口126℃ 出口134℃ 流量60M3/H
希望给热流体的物性数据技术处理,万分感激
1.你的热流体的初试压力是多少呢?
2.你的热流体组成加起来超过了1额。
3.我用aspen模拟heater模块试了下,就按你的组成做了下,


   只是后面的体积分率不知道怎么只有stdvol-frac, @tdl522
   进料是230℃,压力我设置的是0.77MPa,

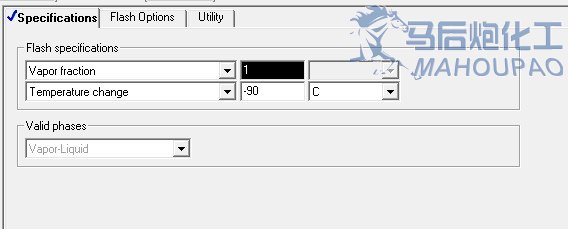

   然后heater的设置采用的是

   通过温度降低90℃来模拟热流体最终温度140℃。
   结果是

   对于换热器设计的物性中需要的混合物的密度、焓值、比热、导热系数、动力粘度上面都有
   不知道能不能满足你的要求
   后面传上附件,你可以自行调整下组成,然后在结果中调整单位制,可以看到比如粘度<0.001Pa*s的实际值。
   不知道这样对你的问题有没有帮助。
   我这里做的是通过aspen的流程模拟,模拟出流体混合物的物性,如果你要纯组分的话,那就一个物质一个物质的在aspen的property analysis里面做吧

PS:我是用aspen V7.1模拟的
本帖最后由 归尘 于 2013-5-7 22:46 编辑
463359833 发表于 2013-5-7 21:54
额  CO2是1.52  对不起啊  发错了

1
2
Temperature C
230
140
Pressure  kg/sqcm
7.70000038
5.20104846
Vapor Frac
1
1
Mass VFrac
1
1
Mole Flow  kmol/hr
697.54858
697.54858
Mass Flow  kg/hr
11833.7868
11833.7868
Mass Flow  kg/hr
11833.7869
11833.7869
Mass Flow  kg/hr
11833.7869
11833.7869
Mass Flow
Volume Flow  cum/hr
3812
4618.02076
Enthalpy    MMkcal/hr
-28.866929
-29.364102
Density     gm/cc
0.00310435
0.00256252
Mole Flow  kmol/hr
  CO
57.8175332
57.8175332
  CO2
5.74396408
5.74396408
  N2
35.8997755
35.8997755
  H2
113.367712
113.367712
  CH4
2.56966814
2.56966814
  H2O
482.149927
482.149927
HMX kcal/kg
-2439.3653
-2481.3783
CPMX cal/gm-K
0.48294659
0.47325737
PCMX kg/sqcm
163.225034
163.225034
MWMX
16.964821
16.964821
*** VAPOR  PHASE ***
Mass Flow  kg/hr
11833.7869
11833.7869
Enthalpy  kcal/kg
焓值
-2439.3653
-2481.3783
Heat Cap  cal/gm-K
比热
0.48294659
0.47325737
Conductivity  kcal-m/hr-sqm-K
导热系数
0.05044321
0.0401298
Density gm/cc
密度
0.00310435
0.00256252
Viscosity cP
动力粘度
2.08E-02
1.72E-02
这是改了的结果表  至于单位  你自己在aspen里面调整下吧




重新传下bkp

好的 回复一下 就可以让我看到了
过来学习一下,正好在学废锅热力计算
