接手了个塔器，问题比较棘手，一起来讨论讨论

emotish · 发表于 2015-10-15 08:24:27

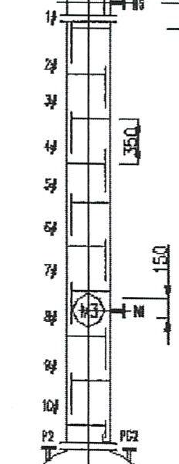

问题描述：这是这个板式塔的塔盘部分，筒体是Φ350的，塔盘间距350左右。现有如下问题：
1、因设备直径小，塔盘安装问题，不知道有没有好的方法；
2、现有一个方案，考虑选用DN350无缝管，分段用法兰连接。用HG/T20592-2009里的接管法兰代替设备法兰，但是看到论坛里有都说这样接管法兰就得按照非标法兰进行校核，我比较了一下发现管法兰比设备法兰在受力方面更好，这样还有必要校核吗（感觉这个情况下校核就是为了符合标准规定）？

不知道有没有类似经验的，还请不吝赐教，不胜感激。

dmvan · 发表于 2015-10-15 08:24:27

用定距管方法，窜糖葫芦。釜上塔不会太高的。

dqllcy · 发表于 2015-10-15 08:24:27

{:1106_365:}

buukee · 发表于 2015-10-15 08:24:27

参考换热器的折流板安装

小糊涂神佩 · 发表于 2015-10-15 08:24:27

小塔径没有考虑过用填料塔么

wysr · 发表于 2015-10-15 08:24:27

用法兰的话
肯定需要计算
下面的法兰压力等级可能要高2个
