[求助] 废热锅炉为何在固定式换热器的一端是斜面?

[复制链接]
发表于 2016-4-15 16:22:15 显示全部楼层 |阅读模式

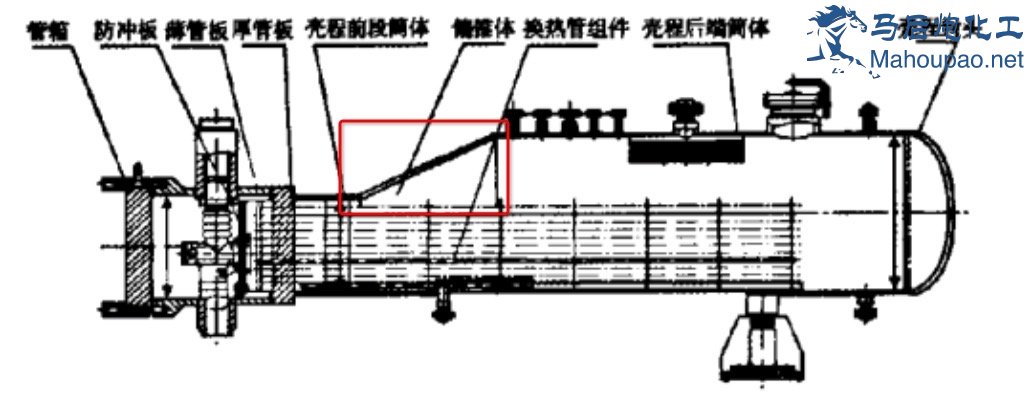

我想,应该是只图上框出来的那个部分。为什么要做成斜的?
我猜测是因为有蒸汽?或者是因为粉尘含量高?
求各位前辈指教。

 成长值: 44170

发表于 2016-4-15 16:22:15 显示全部楼层
这个管程是走烟气的,壳程走锅炉补水

扩大段是为了进行汽液分离的吧
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-4-15 16:22:15 显示全部楼层
edwardlau 发表于 2016-4-15 16:37
这个管程是走烟气的,壳程走锅炉补水

扩大段是为了进行汽液分离的吧

感谢回复!

根据您的讲解,我在百度看到了如下的解释(恩= =虽然百度经常不靠谱):

根据高温气体通过管内还是管外,废热锅炉分为火管废热锅炉和水管废热锅炉。火管废热锅炉是高温气体在炉管内流动。沸水从汽包经下降管流入锅炉底部,在管壁受热,变为汽水混合物,由上升管返回汽包。


我想应该是和您说的一样
回复 支持 反对

使用道具 举报

 成长值: 44170

发表于 2016-4-15 16:22:15 显示全部楼层
再贡献本参考书

化工设备设计全书 废热锅炉.pdf (12.01 MB, 下载次数: 11)


回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-4-15 16:22:15 显示全部楼层

感谢~
回复 支持 反对

使用道具 举报
