aspen 换热器计算报错

zzz1995zzz

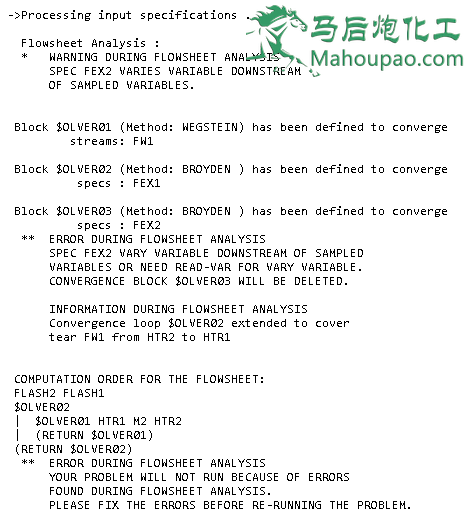

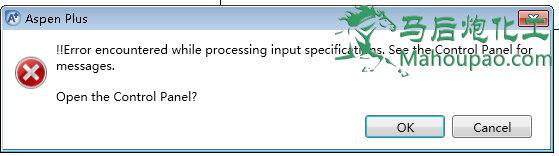

出现问题：报错 不运行。control panel如图所示
希望路过的大佬们能帮我看看什么问题呀？改变撕裂流和收敛方法都试过了 好像不太行。

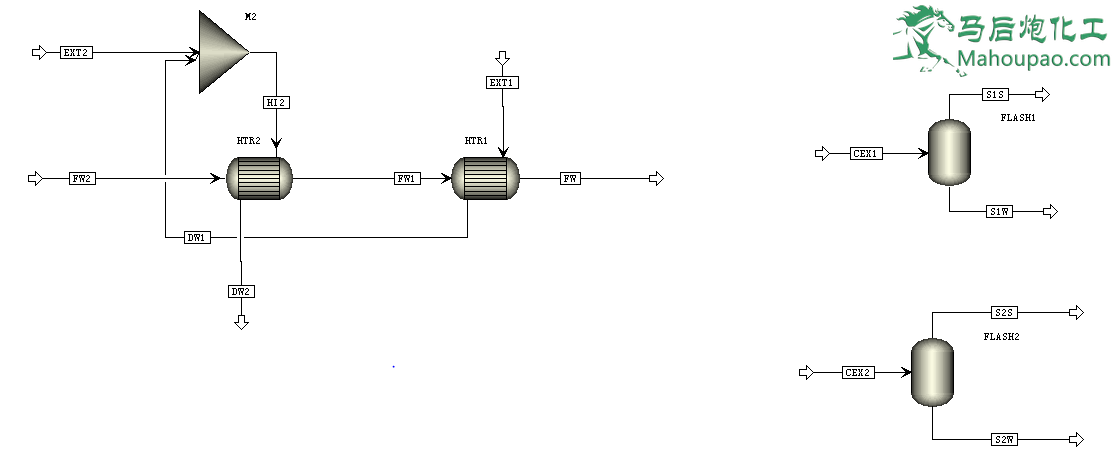

流程介绍：

目的:想要计算EX1,EX2两个物流的流量

已知条件：EX1，EX2的温度压力参数，FW3的温度压力参数

HTR1的热端出口物流流入HTR2的热端物流入口中

限制条件：

1. HTR1的热端出口温度与冷端入口温度之差为5.6℃；

2. HTR1的热端进口蒸汽的饱和温度与冷端出口温度温差为-1.6℃；

3. HTR2的热端出口温度与冷端入口温度之差为5.6℃；

4. HTR2的热端进口蒸汽的饱和温度与冷端出口温度温差为0℃

解决方法：

其中条件1,3在加热器中设定

条件2,4用design模块来满足，从而计算EX1.EX2流量。

其中计算EX1,EX2饱和温度用flash模块实现

zzz1995zzz

后面有源文件呀

55656937

4. HTR2的热端进口蒸汽的饱和温度与冷端出口温度温差为0℃，你自己看下指定的对吗

zzz1995zzz

55656937 发表于 2019-9-3 13:57
4. HTR2的热端进口蒸汽的饱和温度与冷端出口温度温差为0℃，你自己看下指定的对吗

对的呀 这个差值叫上端差 注意是热端入口的饱和温度~

wutuxiaoyuan

路过看见解决问题！

zzz1995zzz

wutuxiaoyuan 发表于 2019-9-3 16:45
路过看见解决问题！

能给点意见么 看不懂呀

55656937

zzz1995zzz 发表于 2019-9-3 15:42
对的呀 这个差值叫上端差 注意是热端入口的饱和温度~

那你改变另一股进口物流的流量能影响到这股进口物流的温度吗？自己想想吧。

zzz1995zzz

55656937 发表于 2019-9-4 09:27
那你改变另一股进口物流的流量能影响到这股进口物流的温度吗？自己想想吧。

是的 流量影响不了这股物流的温度~ 但是因为我的流程上游（EX1，EX1，FW2）的温度，压力参数会在后期转为动态模型的时候改变，但是无论怎么变，这四个温差是不改变的，所以我选择输入了温差。实际上，在这个小模型里，各股物流的温度和压力都是已知的，但考虑到后期的变化，我采用了定义温差的方法来计算，希望能求解出流量。现在我比较怀疑的是，在计算HTR1流量时，由于FW1的温度是在HTR1的设计规定中计算出来的，虽然没有用到能量平衡，但调用了这个模块，而这个模块需要计算收敛需要HTR1的DW1流量先计算出来，因此形成了嵌套，无法收敛。但我现在没有什么别的思路，能指点指点嘛？

xionghr

第2个设计规定，按你的描述，因变量TFW2的STREAM应改为出口流股FW1。否则，定义的两个因变量都和自变量没有任何关系，你让aspen怎么算？
另外，计算饱和温度的两个flash设置错误，先不说你的CEX2是否完全COPY自EXT2，就算你加了copy模块，不管这两个流股温度压力如何变，计算出来的饱和温度也只是当前flash设置压力下蒸汽的饱和温度。所以应把flash的压力设置成0MPa。然后再加上两个COPY模块。这样，你的流程才能计算出想要的结果，但很难收敛，中间计算时间较长。你自己再调整吧。

xionghr

再仔细分析了一下，你的条件太多，即便所有模型都没问题，也是做不出结果的。
好比你叫aspen计算水在50度下气-液-固三相平衡压力一样，是没法计算的。

zzz1995zzz

xionghr 发表于 2019-9-6 18:48
再仔细分析了一下，你的条件太多，即便所有模型都没问题，也是做不出结果的。
好比你叫aspen计算水在50度 ...

蟹蟹蟹蟹 design模块那是错了 flash 模块那确实也是考虑欠周 应该像您说的把压力也copy过来了

baoziof286

没有太详细看，简单发表下看法。
对于这种有循环流股的，初始值很关键，即是是用了撕裂流，还是会牵涉到初始值问题。很怀疑是因为初始值设置有问题，所以造成了在200次迭代内没有收敛。
个人的建议是M2那里先不要将EX1和EX2混合到一起，先将EX2单独出来，跑通后，再将两股混合。这样后续计算会在你第一次计算的基础上进行继续迭代计算的，应该可以收敛。

zzz1995zzz

baoziof286 发表于 2019-9-16 16:26
没有太详细看，简单发表下看法。
对于这种有循环流股的，初始值很关键，即是是用了撕裂流，还是会牵涉到初 ...

是的 现在发现设置初始值很重要 设置了初始值之后可以收敛了 但除了您说的这种方法 有没有别的能让流程收敛的办法呢 比如设置计算顺序之类的？就是一次性能收敛的 因为这本质也就是二元一次方程组 感觉数学上也不是太难

xionghr

你的这两个换热器，结合aspen的物性计算，采用手算其实不困难。但采用aspen序贯模块法，收敛比较困难。初值当然可以解决一种工况下的收敛问题。但工况一变，可能还是难收敛。
如果你已经得到一种情况下的收敛结果，可以切换到EO模式，这就是你所说的解方程组了，这种模式下，可以通过换热器的出口温度反算进口流量。理论上是一次收敛吧。
还有一种方法，就是采用hysys计算。有点类似于aspen的EO模式。在换热器的计算上，比aspen灵活太多，。只要知道出口状态，就能反算进口流量。对付你这个流程，模型建完，立马就可得到收敛的结果

zzz1995zzz

xionghr 发表于 2019-9-20 22:31
你的这两个换热器，结合aspen的物性计算，采用手算其实不困难。但采用aspen序贯模块法，收敛比较困难。初值 ...

多谢多谢~~
采用sm 的原因是后面想转成aspen dynamics 但是aspen dynamics 只能用sm方法计算
我对eo方法不熟悉 去试一试~
您说的hysys是个好方法 也能转成动态吧？ hysys好像就是动态为主的

gbb119079

进出口温差设定！
