工艺提供布管图
很多设计院的工艺人员非常优秀,在换热器工艺计算的时候,已经将布管图绘制的非常详细了,每层换热管数量,拉杆位置都有了。
工艺专业大方的将HTRI生成的布管图的dwg版本发给了设备专业,希望有所用处。
NICE!
设备专业表示非常感激:
“谢谢您的好意,但是这图不符合我们的习惯啊,即使给我电子版,我也需要重新绘制一遍。”
君子善假于物
各种辅助的布管软件很多,比如VCAD的试用版,可以布到1~8管程的各类布管图。
下载地址见下面文章的最后。
用工具重新布管固然好,不过工艺好心提供了这个布管图,那么为什么不能物尽其用呢?
工艺的布管也是耗费工艺工程师的智慧,其中有很多可取之处。如果能够利用起来,必定能够节省不少重复的工作。
君子,善假于物也!
吾尝终日而思矣,不如须臾之所学也;吾尝跂而望矣,不如登高之博见也。登高而招,臂非加长也,而见者远;顺风而呼,声非加疾也,而闻者彰。假舆马者,非利足也,而致千里;假舟楫者,非能水也,而绝江河,君子生非异也,善假于物也。
---《劝学》荀子
解决思路
拿到HTRI的布管图,思考2个问题:
通过框选布管图,如何识别所有换热管的直径和位置? 如何识别拉杆的位置?
试想一下:如果得到了换热管的的数据和拉杆的位置,则可以获得换热管的数量,补充一些数据,可以得到每层的换热管数量,换热面积,换热管的内外体积,换热管的总重等等数据。对于U型换热管还可以得到每层的换热管数量,长度,重量。
然而,由数据到图易,由图到数据难!
如何获得换热管的直径和位置呢?
1. 选择HTRI布管图的圆心,并框选布管图,获得所有的圆的坐标和直径的列表A。
2. 将列表A按照直径排序,将直径和相同直径的圆的数量组成列表B。
3. 相同直径数量最多的圆,就是换热管,将换热管的直径,坐标组成列表C。
4. 相同直径数量第二多的,就是拉杆,将拉杆的坐标组成列表D。
5.补充其他的数据,并生成相关图纸。
程序实现
根据HTRI的布管图类型,程序分成U型和固定管板的布管图两个部分。
U型换热管,框选换热管识别成功后,生成如下对话框,下面框选部分是自动生成的,其余数据需要用户补全。

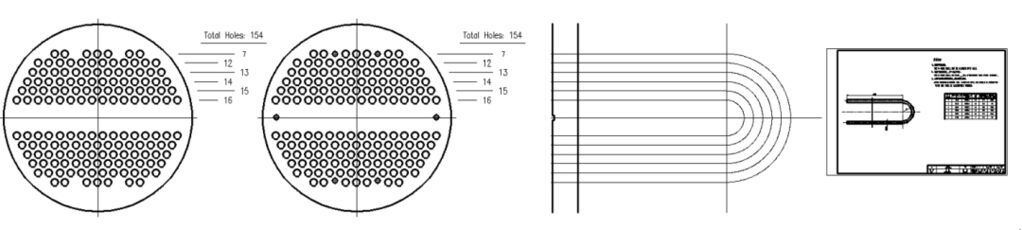

程序生成如下的图,左右布管图,U型管主视图,U型管的展开图,以及一些相关U型换热管根数,换热面积,换热管总重,管程增加容积,壳程扣除容积的数据。
最终效果如下:
对于固定管板的布管图,框选换热管识别成功后,生成如下对话框,下面框选部分是自动生成的,其余数据需要用户补全。

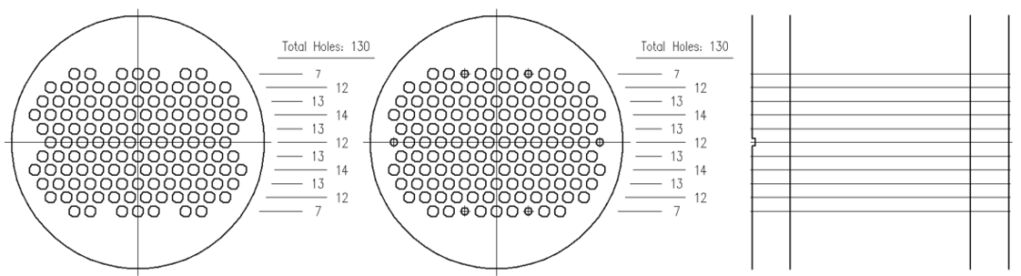

程序生成如下的图,左右布管图,主视图,以及一些相关换热管根数,换热面积,换热管总重,管程增加容积,壳程扣除容积的数据。
效果如下:
配合VCAD的整体成图部分,效果将会非常好。
