红框中这项代表啥意思，谢谢

bangbangdi

gfwolf

最大负荷下的液汽比~

liu_jia_tao

我的理解这里的80%意思是，在水力学设计模式下，Aspen Plus对塔径进行试算，当塔径恰好满足塔内最大的气相或者液相接近所选填料处理极限的80%时，停止试算，将此塔径输出

banknation

接近最大容量（液/汽 比值）（以百分数计）

imeagor

跟塔最大负荷的接近程度，类似于泛点率。不过这里的最大负荷具有不同的定义方法，可以是液泛，也可以是其他的标准

bangbangdi

liu_jia_tao 发表于 2021-9-27 10:45
我的理解这里的80%意思是，在水力学设计模式下，Aspen Plus对塔径进行试算，当塔径恰好满足塔内最大的气相 ...

谢谢您，那请问如何取值呢，有啥规律或技巧么

bangbangdi

gfwolf 发表于 2021-9-27 10:32
最大负荷下的液汽比~

谢谢您

bangbangdi

imeagor 发表于 2021-9-27 16:21
跟塔最大负荷的接近程度，类似于泛点率。不过这里的最大负荷具有不同的定义方法，可以是液泛，也可以是其他 ...

谢谢您

bangbangdi

banknation 发表于 2021-9-27 11:10
接近最大容量（液/汽 比值）（以百分数计）

谢谢您

透光墨镜

极限液气比，严格精馏塔计算

dh2195

学习学习

forever999

近似理解为最大通量的百分数好了

banknation

liu_jia_tao 发表于 2021-9-27 10:45
我的理解这里的80%意思是，在水力学设计模式下，Aspen Plus对塔径进行试算，当塔径恰好满足塔内最大的气相 ...

经过反复核实，发现此项（接近最大容量时，液/汽 %）参数不宜强制填写。
应当右键“清除”该参数，此时系统会根据塔径、填料尺寸等工艺参数自动计算出此值，此值不宜过高或过低。
通过调整设备参数（塔径、填料尺寸等），可使之逐渐趋近合理。

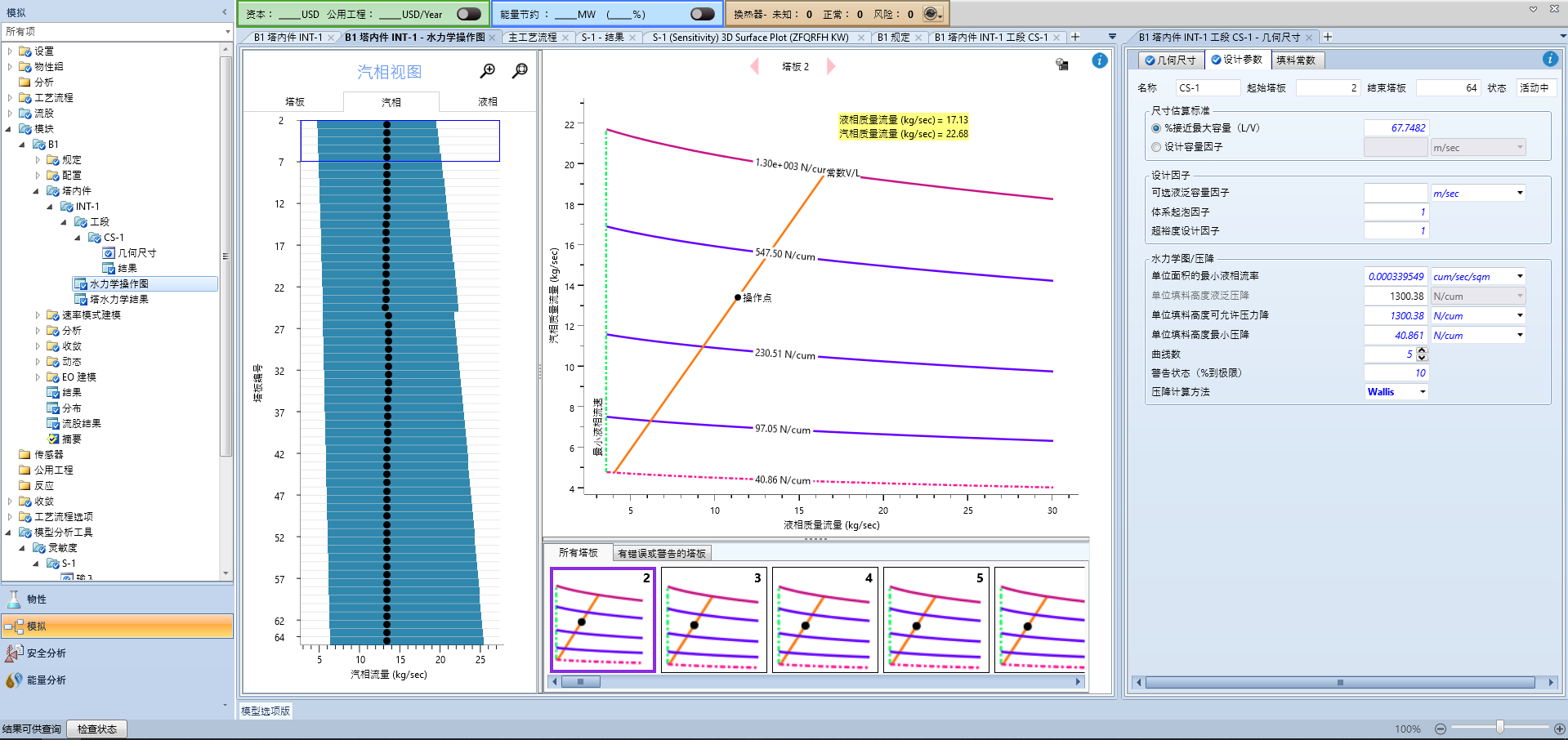

下面是粗略调整后的情况（接近最大容量，液/汽 = 67.748 %）：
对应的“汽相负荷分布”                                    点击图片，查看高清原图


对应的“液相负荷分布”

thankwc

学习学习。

liu_jia_tao

发现好多人对这一项存在误解，我在这里解释一下：
Aspen Plus和HYSYS存在三个指示塔接近液泛程度的指标：
1. The first, and most common, is flooding at constant L/V；（这个帖子提到的，也是最常使用的）
2. The second is flooding at constant liquid load (used often for scrubbers for which you want to process as much gas as you can with the liquid you have available).
3. The third is flooding at constant vapor load (used very rarely for strippers where you want to process as much liquid as you can with the vapor available).
下面是对这三个指标的解释：
The following discussion applies to the Eckert method. The Eckert method is based on the diagram given on Perry's handbook page 18-22 (see also Kister Distillation Design p 480) which gives the flooding limit for a packing. The x-axis is the flow parameter, L/G (rhog/rhol)^0.5. The y-axis is G^2 F psi mu^0.2 / rhog / rhol.

The maximum fractional capacity is calculated in the following way:
1. Calculate the value of x = L/G (rhog/rhol)^0.5 (on the example it is about 0.02)
2. Read the value of y = G^2 F psi mu^0.2/rhog/rhol/gc from the flooding curve (on the example, it is about 0.2)
3. This gives the gas rate at flooding Gflood = (y rhog rhol gc / F / psi / mu^0.2)^0.5
4. Evaluate the superficial velocity of the gas VS = G/rhog (m/s or ft/s)
5. Evaluate the capacity factor CS = VS * (rhov / (rhol - rhov))^0.5 (m/s or ft/s)
6. Evaluate the superficial velocity of the gas at flooding VSflood = Gflood/rhog
7. Evaluate the capacity factor at flooding CSflood = VSflood * (rhov / (rhol - rhov))^0.5 (m/s or ft/s)

This gives the fractional capacity = CS / CSflood which is reported in the pack rating results. In other words, it gives the vertical distance between the operating point and the flooding line, or for the given flow parameter (L/G) by how much you need to change the diameter of column (flooding at constant L/V).

由上面的解释可知此项为使用Eckert方法计算的系统接近液泛的程度。可以这样理解：1. 保持当前的负荷不变，若塔截面积乘以此值，采用新的塔径就会100%液泛;  2.保持塔截面积不变，让塔气液负荷除以此值，新的负荷就会100%液泛；（如果不理解可以做一下实验试一下就知道了）

下面讲一下此值在“设计模式”和“校核模式”下的作用：
1. 在“设计模式”下，这一项作为系统计算塔径的标准，例如设置80%，Aspen会试算塔径，让塔中最大气液相负荷那块板计算的此值为80%，见下图1；若设置50%，那个Aspen会增大塔径，使得塔中最大气液相负荷那块板计算的此值为50%，见下图2；若设置100%，则Aspen会计算塔径使得塔中最大气液相负荷那块板正好液泛，见下图3。如果想把塔设计的保守一些就可以把此值调小，那么算得的塔径会更大一点，裕量大一些。反之相反。



2. 在“校核模式”下，此值用于校核当前塔内气液相负荷距离100%液泛的程度，越大表明塔约接近液泛，裕量越小。

liu_jia_tao

banknation 发表于 2021-11-3 21:51
经过反复核实，发现此项（接近最大容量时，液/汽 %）参数不宜强制填写。
应当右键“清除”该参数，此时 ...

见我下方评论

banknation

liu_jia_tao 发表于 2021-11-4 09:55
见我下方评论

我们讨论的问题实质上都是一回事，因为在设计模式下，两者是交互的，所以称为交互设计计算模式。
