超级难题！二元非均相共沸精馏的图解法

Guess转世 · 发表于 2021-10-23 20:34:47

这篇文献看不懂，麻烦有经验的前辈指点下，谢谢您！会给马蹄金的，谢谢您，超赞的马后炮平台，尊敬的马后炮前辈！

banknation · 发表于 2021-10-23 20:34:47

本帖最后由 banknation 于 2021-10-28 20:18 编辑

这是天津大学化工系刘家祺的一篇文章《二元非均相共沸精馏的图解法》

里面有几张图，取其一幅：

只要绘出相图，图解就可以了！

shinbade · 发表于 2021-10-23 20:34:47

Guess转世发表于 2021-10-23 20:36
主要是绿色部分的内容不懂，为什么会要分开不同位置进料呢？我怕前辈们，不知道我的问题，刷屏了请见谅！

我的理解，不一定正确仅供参考。
三种情况进料位置，选择浓度最接近的位置进料，这个原则与普通精馏是相同的。

第一种情况，进料浓度最低，所以选择A浓度较低的1塔（此塔中A的浓度接近x_α)。
第三种情况，进料浓度最高，所以选择A浓度较高的2塔。（此塔中A的浓度接近x_β)

第二种情况，进料浓度介于x_α和 x_β之间，所以选择分层器进料。（此处A的浓度介于x_α和 x_β之间）

Guess转世 · 发表于 2021-10-23 20:34:47

主要是绿色部分的内容不懂，为什么会要分开不同位置进料呢？

Guess转世 · 发表于 2021-10-23 20:34:47

主要是绿色部分的内容不懂，为什么会要分开不同位置进料呢？

Guess转世 · 发表于 2021-10-23 20:34:47

主要是绿色部分的内容不懂，为什么会要分开不同位置进料呢？我怕前辈们，不知道我的问题，刷屏了请见谅！

aini861021 · 发表于 2021-10-23 20:34:47

这个很复杂的二元体系

Guess转世 · 发表于 2021-10-23 20:34:47

Guess转世 · 发表于 2021-10-23 20:34:47

Guess转世发表于 2021-10-23 20:50

老师上课讲的这一块内容，我不懂，好难呀

imeagor · 发表于 2021-10-23 20:34:47

我试过正丁醇和水的精馏图解发

mky · 发表于 2021-10-23 20:34:47

感觉可以从最佳进料位置去理解，进料组成应该尽量跟进料位置的组成接近，以降低设计时的塔板数或能耗

飞奔的蜗牛77 · 发表于 2021-10-23 20:34:47

学习学习。

myemailaspen84 · 发表于 2021-10-23 20:34:47

關注學習，謝謝分享

zxz2004 · 发表于 2021-10-23 20:34:47

学习学习，谢谢分享

Guess转世 · 发表于 2021-10-23 20:34:47

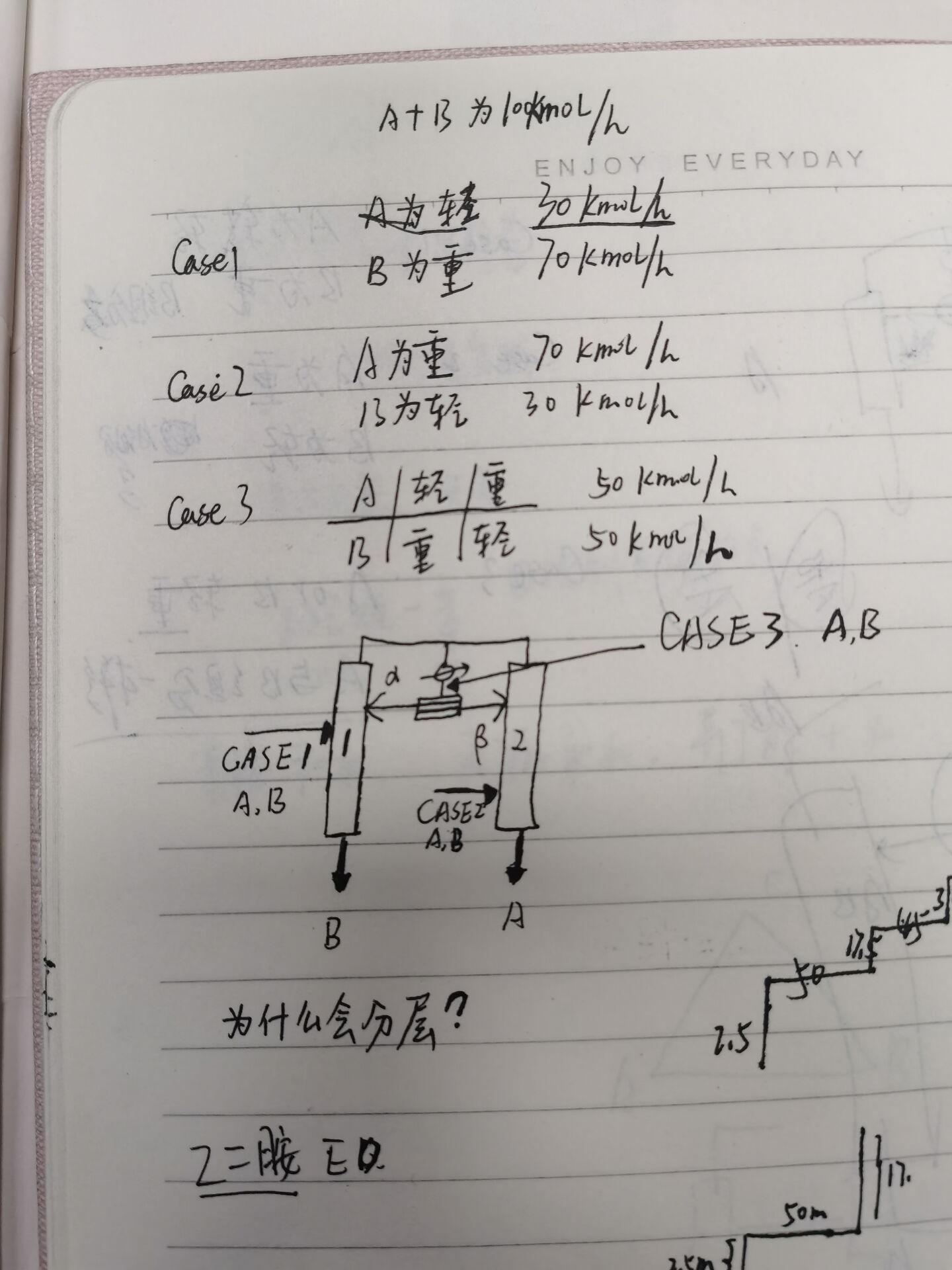

这个是我的理解，但是感觉不太对呀

Guess转世 · 发表于 2021-10-23 20:34:47

shinbade 发表于 2021-10-24 16:26
我的理解，不一定正确仅供参考。
三种情况进料位置，选择浓度最接近的位置进料，这个原则与普通精馏是相 ...

这个是我的理解，但是感觉不太对哦

Guess转世 · 发表于 2021-10-23 20:34:47

shinbade 发表于 2021-10-24 16:26
我的理解，不一定正确仅供参考。
三种情况进料位置，选择浓度最接近的位置进料，这个原则与普通精馏是相 ...

请问进料浓度指的是哪个组分呀？不太懂

Guess转世 · 发表于 2021-10-23 20:34:47

mky 发表于 2021-10-24 10:03
感觉可以从最佳进料位置去理解，进料组成应该尽量跟进料位置的组成接近，以降低设计时的塔板数或能耗

我感觉还需要考虑到，各自沸点的差异，因为沸点有很大的影响，组分浓度应该只是一方面吧

Guess转世 · 发表于 2021-10-23 20:34:47

shinbade 发表于 2021-10-24 16:26
我的理解，不一定正确仅供参考。
三种情况进料位置，选择浓度最接近的位置进料，这个原则与普通精馏是相 ...

我感觉还需要考虑到，各自沸点的差异，因为沸点有很大的影响，组分浓度应该只是一方面吧

wmliang528 · 发表于 2021-10-23 20:34:47

二元非均相共沸精馏的图解法
- 本文出自马后炮化工论坛，原文地址：https://meng.horse/thread-237729-1-1.html

amine · 发表于 2021-10-23 20:34:47

本帖最后由 amine 于 2021-10-24 20:28 编辑

可以使用三元相图来解释就更直观些。
.png

我觉得这个图才是正解的。
以异丁醇和水为例，15摄氏度时，异丁醇在水中的溶解性为10%（wt），水在异丁醇中的溶解度约为15%（wt）。使用双塔流程进行这两种物质的分离：一、如果进料中异丁醇的含量小于10%，应该是进塔1进行低浓度的异丁醇提浓后塔顶冷凝分相，塔1为水相回流，塔1塔釜基本为水，塔2回流为有机相，塔2塔釜基本为异丁醇。二、如果进料中异丁醇含量为10%-85%，内里应该进塔顶的分层器，不然会造成巨大的能耗浪费，塔1塔釜还是水，塔2塔釜还是异丁醇。三、如果进料中异丁醇的含量大于85%，应该是进塔2，进行低浓度的水提浓后塔顶冷凝分相，塔1为水相回流，塔１塔釜还是水，塔2回流为有机相，塔2塔釜还是异丁醇。换个思路，此时还进分层器，异丁醇含量已经大于85%的分相数据物料肯定会把分层器水相内的水萃取到有机相接近液液平衡的数据，再进入塔２，那不是又白白浪费能耗去分离这部分从水相萃取过来的水嘛，在实际生产上，如果是样干老板知道了会炒你鱿鱼的。
