Senkox HSD™
新型储油罐温度监测系统 概述
本文主要介绍Senkox HSD™
101热点探测系统的特点，以及作为新型储油罐温度监控系统在储油罐中的应用。
应用背景
石油和石化行业中需要用到许多大型储油罐和储气罐，并且这些储罐往往大量集中布置，一旦发生事故将造成巨大的人员和财产损失。因此，石油储藏罐和低温产品（液化天然气、液化石油气LPG、乙烯、氨气等）的储藏设备，都有防止火灾事故的温度监视和火灾报警功能的要求。
现在应用于储油罐的温度监测系统，一般有分布式点式测温系统、常规感温电缆探测系统和光纤分布式温度监测系统。分布式点式测温系统一般采用模拟量或者数字量点式传感器，测量精度较高，但是其系统连线较多，测量存在盲点；常规感温电缆探测系统功能比较简单，安装也很方便，但只能够在特定的温度点进行报警，误差较大，既无法对热点进行实时监测，也不能够确定热点位置；光纤分布式温度探测系统功能较为强大，能够提供实时的温度监测和确定热点位置，精度也较高，但是价格昂贵，结构复杂，安装和维护很不方便。 Senkox HSD™
101热点探测系统介绍
Senkox HSDTM 101热点探测系统为储油罐的温度监控提供了很好的解决方案，系统兼有了常规感温电缆探测系统和光纤分布式温度监测系统的各自优点。一方面，它能够像光纤分布式温度探测系统一样测量热点的实时温度和位置，但也比光纤分布式温度探测系统便宜且结构灵活。另一方面，它也能够像常规金属线型感温探测系统一样结实和易于安装维护，但比常规金属线型感温探测系统功能强大，性能更好。
一、系统介绍
Senkox HSD™101热点探测系统包含以下3种主要部件
1、
Senkox HSD™线型感温传感器（A、B、C、D型） 2、
Senkox HSD™-AI-104数据采集模块 3、
Senkox HSD™-CPU主控制模块 Senkox HSD™-AI-104数据采集模块采集由Senkox HSD™线型感温传感器产生的信号，然后将信号传送到Senkox HSD™-CPU主控制模块中进行处理。处理过后的数据通过模拟输出通道（可输出4-20m A、0-5V或0-10V等）和数字通讯接口（RS485/RS232，标准Modbus/RTU协议）输出到现场报警系统或者DCS系统。这种系统结构设计使用户能够很灵活的组成现场报警系统或者连接到已有的监控系统中去。系统结构框图如图1所示：

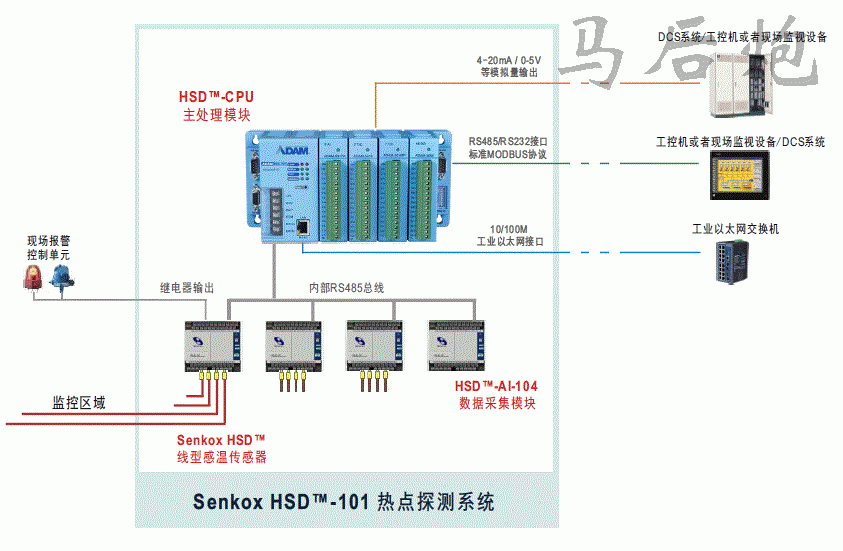

图1：Senkox HSD™
101系列热点探测系统系统结构

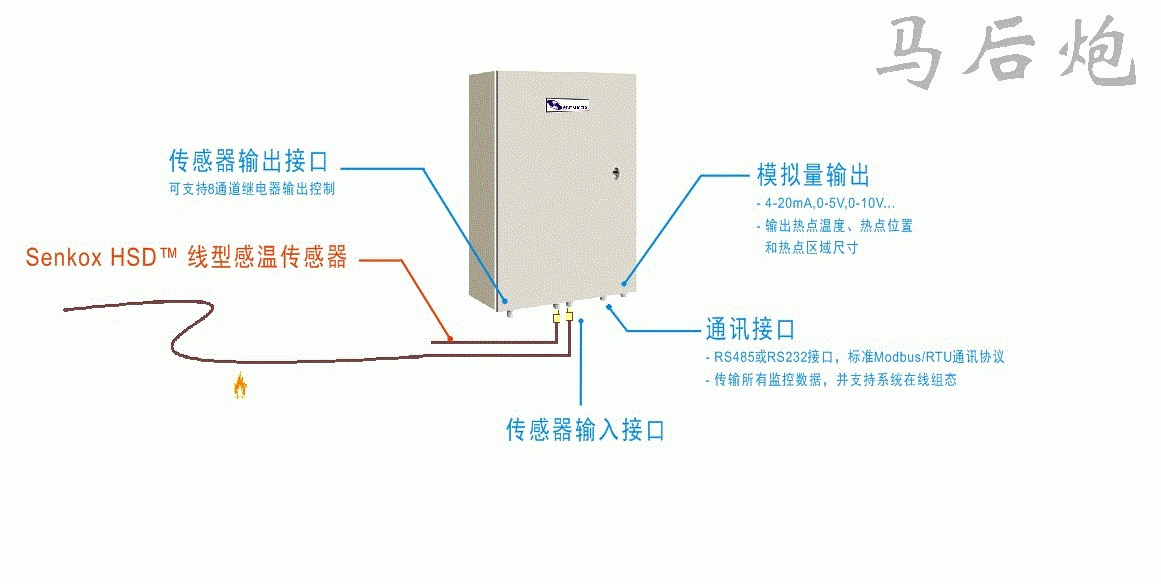

图2：Senkox HSD™
101系列热点探测系统（紧凑型）外型 二、系统应用
Senkox HSD™ 热点探测系统非常适合储油罐的温度监测。系统所配备的Senkox 线型感温传感器柔韧性好、耐油浸，能够灵活地安装在储藏罐表面（用于监测储油罐附近的过热点）或者敏感区域（如浮油罐的浮顶边缘，容易泄露可燃气体的位置；或者油罐主轴），对储油罐进行全方位的温度监测。
由于Senkox HSD™ 热点探测系统提供实时的（1）热点温度、（2）热点位置和（3）热点区域大小的监测，能够方便主控室的工作人员及时把握储油罐现场环境温度的变化情况，使其能够在热点出现的第一时间发现状况，采取有效处理措施避免情况的进一步恶化。

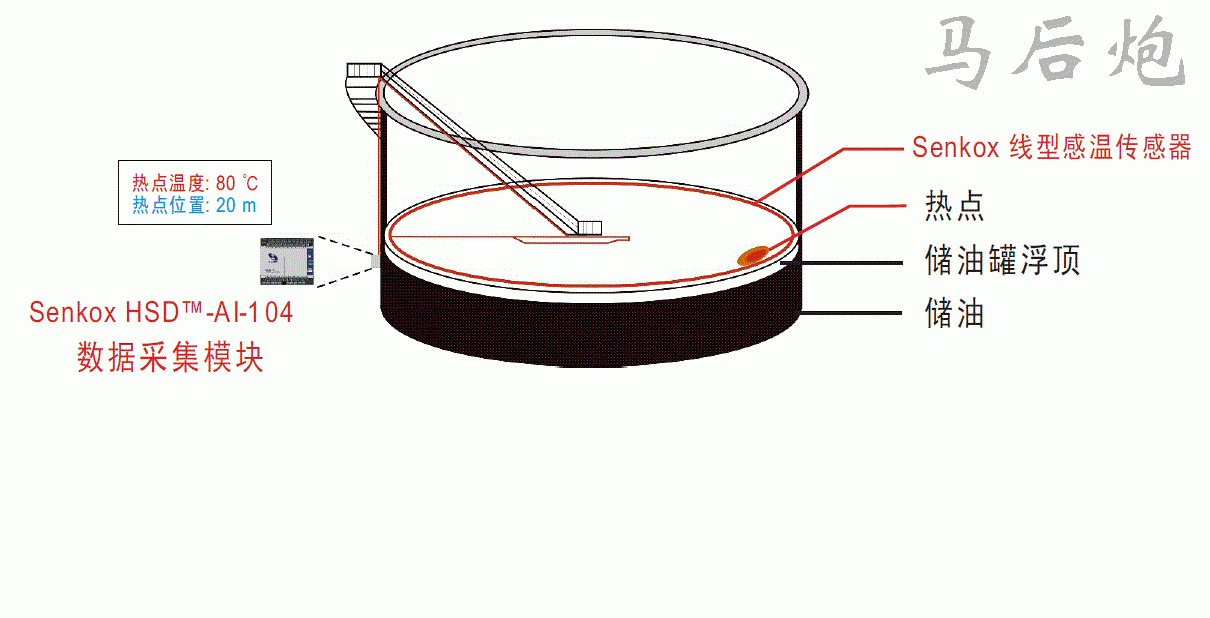

图3：Senkox HSD™
101系列热点探测系统在浮顶储油罐中的应用 结语 Senkox HSD™
101系列热点探测系统为储油罐温度监测提供了一个很好的解决方案，该系统结构简单，能够可靠的运行在恶劣的现场环境当中，能够提供储油罐上热点的实时温度，热点位置和热点区域大小，丰富的模拟输出方式和数字通讯接口使得该系统既可自成现场控制系统，也可以很方便地连接到用户已有的监控系统当中。 更多关于Senkox HSD™
101系列热点探测系统的详细信息，请登陆Senkox公司网站www.senkox.com。 |
