关于内导流筒处的 流通面积 请高手解惑，小弟长拜跪谢~！

awangyong1

请问导流筒端部至管板处的流通面积怎么计算，导流筒外侧的流通面积怎么计算~！
                                                                             请高手为小弟解惑，小弟跪拜 感谢~~！{:soso_e109:}

llllll2008

内导流筒的流速可以取大一点，外面一般有盘管等换热组件，流速取小一点！

fanfei1985

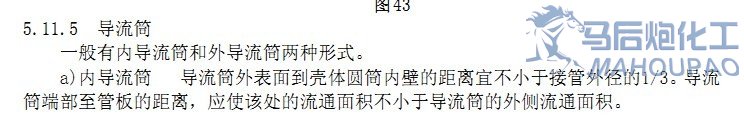

B151里面只有防冲板的情形，没有导流筒的情形；就算导流筒可以采用附图K3的结构，那么标准中“导流筒的外侧流通面积”是否指“壳程入口处的流通面积（也即圆柱形侧面积，前面讲的K3计算面积）”还不太明确；但是，此为最接近答案，否则，如果是环形界面面积，就要考虑导流筒宽度，必然是导流筒宽，管板处窄，要达到上述要求就难了，且标准完全可以改为“导流筒宽度应小于端部至管板之间的宽度”，而不用这么啰嗦；
对“端部至管板的流通面积”，个人认为应是导流筒端部至管板之间的换热管通道面积；
以上，请指导！
