工艺中的几个元件

大树

Horse

这个其实应该看看你流程图的首页图，，在首页图会有详细的说明的。。。

chenhaijunsjy

看一下化工仪表图例,及化工工艺规定

pdsnzk1972

对于楼主的提问，首先要参考设计院的说明。根据本人的经验，部分解答如下：

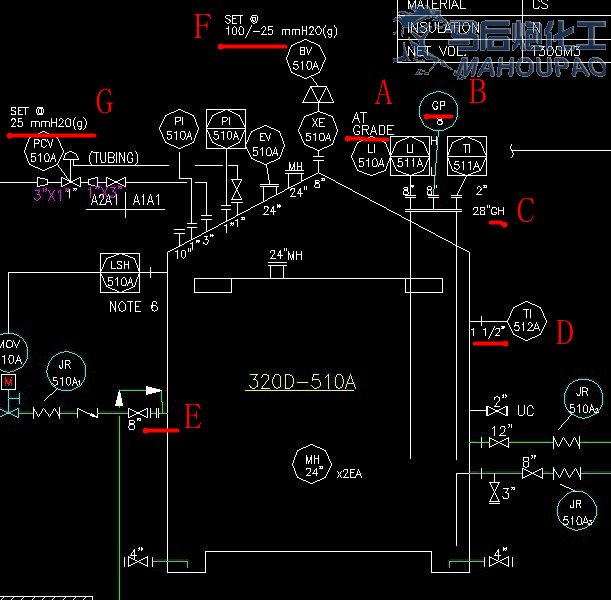

对于第一张图：
1、A处应指的是该仪表位于现场。
2、B处的GP应该指的是备用的意思。
3、C处的GH指的是一个共用口的意思；
4、D处楼主的理解是正确的，但法兰还是一对；
5、E处的闸阀口径较大，螺栓较长，不能直接和储罐相连，中间有一个短节；
6、F处指的是自力阀和呼吸阀的设定压力为25mmH2O。

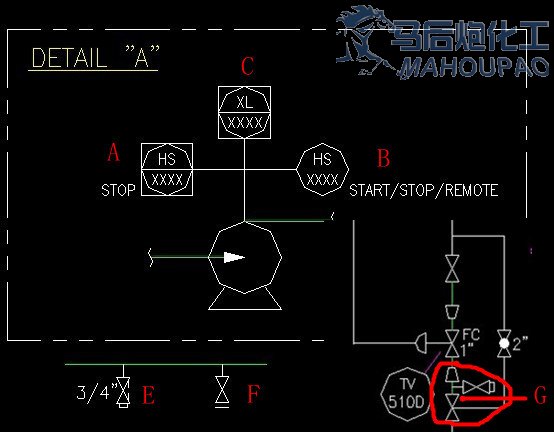

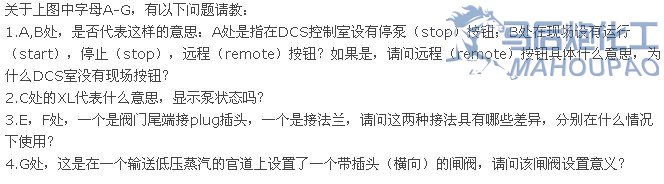

对于第二张图：
1、A、B处的字母，楼主的理解正确；REMOTE应该指的是现场有一切换开关，可以切换至远程控制。
2、C处指的是电气信号；
3、E处和G处的阀门设置是一样的，都应该是小阀门，F处的可能是大于DN50的阀门，加堵都是为了防止内漏。
以上说明，请楼主参考。

大树

pdsnzk1972 发表于 2011-12-8 09:30


登录/注册后可看大图

对于楼主的提问，首先要参考设计院的说明。根据本人的经验，部分解答如下：
对于第一张图：
1、A处应指的 ...

感谢回复，十分清楚。
还有一点追问如下：
第二幅图
1、A、B处的字母，楼主的理解正确；REMOTE应该指的是现场有一切换开关，可以切换至远程控制。
现场的这一切换开关，切换到由远程控制，那远程控制只有stop功能，没有办法进行其它操作了。请问什么时候需要做这样的切换？
是不是在这一切换之前，DCS室内的stop功能不可用？如果做了这样的切换后，想切换回来，还是通过现场的remote按键码？


谢谢！

pdsnzk1972

你最好询问一下设计院或者专利商，看设计的目的和具体用途。我的理解是紧急状态下或者特殊需要时要切换至DCS来停止。在切换之前，应该是不能单独停止这一设备，但能否联锁停止要看详细的设计。
