Aspen互助交流答疑帖

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
文献图：



上图数据可以通过GetData Graph Digitizer将数据点获取出以便后面结果对比。
结果对比图：

tdl522

来去也 发表于 2013-9-23 20:34
研究了半天怎么上传文件，

在block | absorber | estimates中，给塔板温度赋初值。
absorber-3.bkp (109.75 KB, 下载次数: 136)

2013-9-24 08:50 上传

点击文件名下载附件

附件是aspen plus 8.0的文件！

romaton

@tdl522 对于新学习ASPEN同仁，有一个交流平台，有人引导，可以少走很多弯路。
闭门造车，付出的努力要成倍增加。

HYF@WJ

麻烦管理员 帮忙看看这个流程 收敛有警告。。。

tdl522

geshuang0407 发表于 2014-4-24 17:12
可以的，我查了很多文献，化工原理书本上也简单的介绍了一下

给楼主参考下吧！由于糠醛和环己烷分离的时候，纯度最多达到0.988，这就意味着循环中还有一部分苯在计算中滚雪球导致不能收敛。
下面给楼主一个参考的方法。

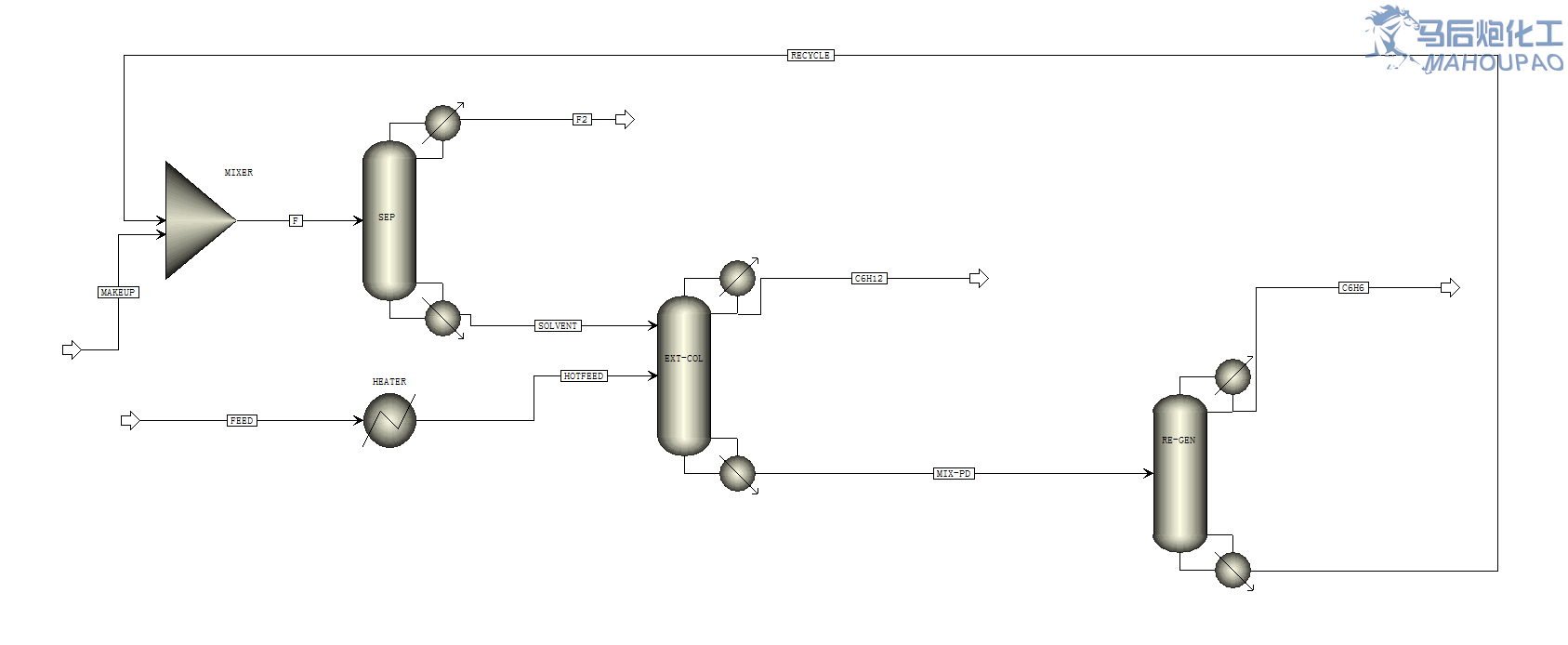

流程图改：

对于EXT-COL塔的设置：






另外增加设计规定：









对于RE-GEN塔的设置：






另外增加设计规定：












给SOLVENT流股输入初值：



增加一个SEP2模块：



收敛方法：

tdl522

133 发表于 2013-8-29 09:15
三相精馏必须在塔板上设置层析罐吗？不设置可以吗？收敛方式设置成强非理想流体？

建议你先学习下非均相共沸物的分离方法，可以使用三相精馏，还有非均相共沸物双塔+倾析器的分离等，先了解大致的过程，这个在孙老师书中均有案例，可以先把案例走一遍，想一想为什么是这么设置的。每种方法的设置都不一样的。收敛方法可以选用强非理想性或者共沸等等……

zyx-iccas

但是，在lz的step5截图旁有这样一段话“the basis of the electrolyte data used must be the same as the calculation approache specified in the Property options."  软件默认Use true components这里也是勾选的。
还有个问题：数据回归后，平衡数据未更新，也没相关提示，lz知道这是怎么回事吗？我检查了tools/options/component data/Regression也是勾选的。

romaton

@tdl522 在帮助别人的同时，扩展知识面，双赢。

fishgetlw

告诉我QQ，以后联系你方便！我的QQ 36005034

sh_ssp

非常感谢楼主能为马友们出手相助，为论坛增加动力{:1106_362:}{:1106_362:}{:1106_362:}

syflx

支持，以后多交流。{:1106_391:}

liujianabc2000

建议论坛也设计个类似QQ的交友工具，嵌套在网页上的那种。

晴明月

不错，支持下！

chemicalONE

liujianabc2000 发表于 2013-8-4 14:15
建议论坛也设计个类似QQ的交友工具，嵌套在网页上的那种。

网页的交流还是比较慢一点，也可以qq群里面交流

tdl522

romaton 发表于 2013-8-4 19:35
@tdl522 在帮助别人的同时，扩展知识面，双赢。

谢谢王老师！

tdl522

romaton 发表于 2013-8-4 19:52
@tdl522 对于新学习ASPEN同仁，有一个交流平台，有人引导，可以少走很多弯路。
闭门造车，付出的努力要成 ...

王老师，有时间也常来给我们指导点拨。{:1106_362:}

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
Step1:选择空白模板（Blank simulation）



Step2：设置单位制：以MET为模板，修改温度单位。

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
Step3:添加组分H2O和Na2SO4。



Step4：运行电解质向导。



选择参加反应的组分：





产生电解质反应：



选择真实组分：





完成电解质向导：



查看生成电解质组分结果。

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
Step4:选择物性方法：

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
Step5:切换至Data Regression。Aspen Plus V8.0：




Aspen V7.x可以在Setup | run type中选择Data Regression。


输入数据Data1和Data2；
关于data来源： Perry's Chemical Engineers' Handbook 8E
TABLE 2-122 Solubilities of Inorganic Compounds in Water at Various Temperatures (Continued)



新建Data-1



选择数据类型TX，添加组分，选择基准。



输入溶解度数据。（将溶解度数据转化为质量分数）

同样的方法添加Data-2

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
Step5：设置回归选项。添加R-1：









添加R-2:

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
Step6：在回归参数之前，可以先查看A+内置平衡常数，以便于比较。


Step7：进行数据回归。



Step8：查看回归结果。

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
Step9：建立流程进行溶解度分析。



Step10:输入物流参数及模块参数。
Na2SO4物流参数：



H2O物流参数：



Heater模块参数：

tdl522

例一：图解模拟硫酸钠溶解度与文献图进行比较。
Step11：建立灵敏度分析。定义自变量，通过Heater模块调节出口HOUT的温度。




定义考察变量：



结果显示表：
