醉近院里无事，帮助大家优化换热器，欢迎大家来询

wuqiang789 · 发表于 2015-2-12 13:23:34

冷侧的水可以用HTRI自带的物性很准的，热侧若是导热油不建议取这么高的温差，另外发现大家都爱把冷热侧的流量规定死，其实没必要，只规定目标侧的量就可以了。

fg2009 · 发表于 2015-2-12 13:23:34

wuqiang789 发表于 2015-2-12 16:37
这么高大上的项目，哥们是自己无聊玩玩呢，还是真的在做项目哟，哥们的换分水平急需提高哟，这 ...

什么是换分啊？？

wuqiang789 · 发表于 2015-2-12 13:23:34

换热器分析专业

fg2009 · 发表于 2015-2-12 13:23:34

wuqiang789 发表于 2015-2-12 15:39
双弓的只能做到这个这个程度了，有声振提示建议加两块消声板。我公司的变换预热器都是单弓的固定管板换热器 ...

请教您几个问题，您优化后的双弓折流板能切27%吗？U型尾部不用支撑吗？

wuqiang789 · 发表于 2015-2-12 13:23:34

fg2009 发表于 2015-2-13 09:44
请教您几个问题，您优化后的双弓折流板能切27%吗？U型尾部不用支撑吗？

尾部已经是全支撑了，要是不全支撑的话，估计你这样的工况需要用美孚的防振条塞到U型端才行。双弓折流板最大可切30%，由于计算方法有假定的前提，所以需要保证两端缺口和中间缺口面积相等。

wuqiang789 · 发表于 2015-2-12 13:23:34

{:1106_371:}请优化完的哥们些，给各评价呀，不要下载了就偷偷跑了，多没成就感的。好歹你也说一声，优化的个狗屁或者优化得还行撒。另外建议工艺专业的多了解下换热器结构方面的知识，要不你算出来的换热器，设备专业的没法给你做，或者设备的做出来的和你的差距太大。

amine · 发表于 2015-2-12 13:23:34

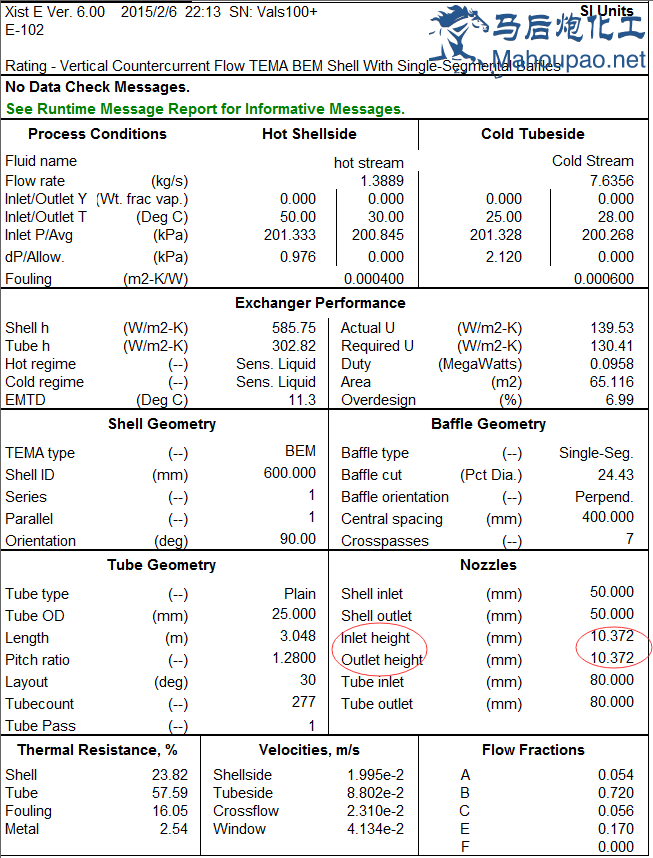

请问：Xist-Report-Outsummary-Nozzles-Inlet height和Outlet height分别代表什么，可以在哪里设置调整，谢谢

wuqiang789 · 发表于 2015-2-12 13:23:34

在clearances里面，有个height under nozzles

amine · 发表于 2015-2-12 13:23:34

已经解决，谢谢

wuqiang789 · 发表于 2015-2-12 13:23:34

你这样小的换热器没必要做成BKU形式的，温差小直接BEM就行了，另外你的热出口和冷出口温差太小，只有用逆流形式，到时保证热出口向上弯换热器内满管就行了。

wuqiang789 · 发表于 2015-2-12 13:23:34

其他的那几个都一样，自己照着改吧，这种形式也能保证出口不带液，到时蒸汽出口那加个除沫器就好了。

yfp123 · 发表于 2015-2-12 13:23:34

wuqiang789 发表于 2015-2-13 21:53
你这样小的换热器没必要做成BKU形式的，温差小直接BEM就行了，另外你的热出口和冷出口温差太小，只有用逆流 ...

非常感谢您的帮助，我按照您的思路调整调整。{:1106_362:}

87737352 · 发表于 2015-2-12 13:23:34

楼主好人，新年快乐!

ftecagan247 · 发表于 2015-2-12 13:23:34

楼主好人啊

ws1wqqqq · 发表于 2015-2-12 13:23:34

good

zyqzyq198 · 发表于 2015-2-12 13:23:34

真是好人啊！！！

hanpingsiping · 发表于 2015-2-12 13:23:34

板式换热器各个厂家都有差别的

wj111111 · 发表于 2015-2-12 13:23:34

过来学习一下，谢谢

dqllcy · 发表于 2015-2-12 13:23:34

热心肠啊{:1106_362:}

qchfly · 发表于 2015-2-12 13:23:34

好多设计教材上在设计立式热虹吸再沸器时都是假定的液位与再沸器上封头齐平，但实际生产中有许多加压塔的100%液位在再沸器的80%左右，这是怎么回事？
对于加压塔，高液位对蒸发有利吗？
