aspen 转化成dynamic时的参数设置

huanhuan52 · 发表于 2015-4-8 15:47:13

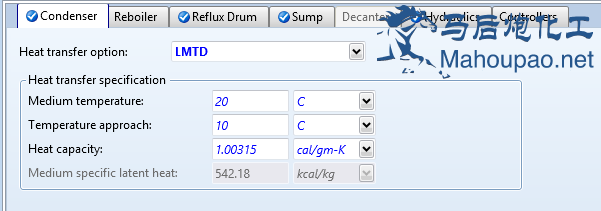

其中的reflux drum 与sump是什么意思呀？其中的参数怎么设置？

silence.zhang · 发表于 2015-4-8 15:47:13

一般设置进料10分钟回流罐以及塔釜灌满。一般设置高度为直径的2倍。根据公式π/4*D^2*2D=V.其中回流罐V等于第一块板间，sump等于N-1块板上的体积流量乘以时间。

tdl522 · 发表于 2015-4-8 15:47:13

reflux drum 与sump分别为回流罐和塔釜，尺寸根据液体停留时间确定！

huanhuan52 · 发表于 2015-4-8 15:47:13

tdl522 发表于 2015-4-8 16:01
reflux drum 与sump分别为回流罐和塔釜，尺寸根据液体停留时间确定！

谢谢啊，意识是停留时间长就设计的大一点？是按自己的想法设计么？还是aspen中可以查到相关的数据？我不太懂转换成dynamic时这些数据都要怎么填

ahy · 发表于 2015-4-8 15:47:13

一般10min停留时间就可以了。

huanhuan52 · 发表于 2015-4-8 15:47:13

ahy 发表于 2015-4-8 16:49
一般10min停留时间就可以了。

啊。。。还是不太懂。。。主要是这些参数都不知道咋么设置，下了一些教程里也没说明白。自己设置了一下，转化不成dynamic，说我压力不对。。。

阳关茜 · 发表于 2015-4-8 15:47:13

huanhuan52 发表于 2015-4-8 16:52
啊。。。还是不太懂。。。主要是这些参数都不知道咋么设置，下了一些教程里也没说明白。自己设置了一下， ...

压力不对就改下你的塔板压差，认真看他提示的错误就好了

huanhuan52 · 发表于 2015-4-8 15:47:13

silence.zhang 发表于 2015-4-9 11:23
一般设置进料10分钟回流罐以及塔釜灌满。一般设置高度为直径的2倍。根据公式π/4*D^2*2D=V.其中回流罐V等于 ...

太感谢了，我试试。
