简介
提示:目前提供两种在网页中浏览编辑CAD图纸方案，详细说明见：https://help.mxdraw.com/?pid=46
提示:MxDraw云图在线API教程：https://demo.mxdraw3d.com:3562/mxdrawcloud/index.html
提示:MxDraw云图github：https://github.com/mxcad

全新在线CAD平台，基于JavaScript、WebGL、C++、Node.js、Three.js技术，前台使用html5方式，在线处理二维、三维CAD图纸。可用于图纸管理、交流、批注、信息提取、三维展示等场景，支持dwg,dxf,dwf等文件格式，后台使用高效C++程序开发，异步多线程、多进程架构。平台前后台都提供js语言开发接口，开发人员就只需要会JS语言，就可以快速搭建自己的在线CAD绘图平台。该系统可以在Windows、Linux、Android、iOS等系统上使用，真正一份代码，全平台支持。

1）在线演示网址1：

https://www.mxdraw3d.com/sample/vuebrowse/

2) 在线MxCAD:

https://demo.mxdraw3d.com:3000/mxcad/

3）CAD与GIS结合演示网址，请使用chrome,或edge浏览器：

https://www.mxdraw3d.com/sample/mx-vuemap/?cmd=Mx_CADGISDemo

4）MxCAD云图:

https://www.mxdraw3d.com/

5）MxCAD云图图库：

https://www.mxdraw3d.com/drawinglibrary.html

6）MxDraw npm 包在线帮助：

https://mxcadx.gitee.io/mxdraw_docs/start/abstract.html#%E6%A6%82%E8%BF%B0

7）MxCAD npm 包在线帮助：

https://mxcadx.gitee.io/mxcad_docs/zh/

MxDraw与MxCAD区别：

MxCAD包主是在MxDraw的基础上，增加了编辑功能，它相对于MxDraw更加复杂，如果需要在线编辑CAD图纸，就需要使用MxCAD包。

主要功能

支持AutoCAD R14 到AutoCAD 2021的所有dwg图纸格式，未来也将支持新出现的AutoCAD文件格式。

三维支持：创建锥、柱、环等基本几何体, 对几何体进行布尔操作（相加、相减、相交运算)、倒角、斜切、镂空、偏移、扫视,、几何空间关系计算（法线、点积、叉积、投影、拟合等）、几何体分析（质心、体积、曲率等）、空间变换（平移、缩放、旋转）等功能。

二维支持：CAD图纸信息搜索提取、测距离、算面积、批注、捕捉、正交、曲线离散、偏移、打断、阵列、扩展数据读写、扩展记录读写、构造选择集、动画、自定义实体、组、超连接、Undo、Redo、字典、图层、标注样式、线型样式、文字样式、视口、布局、用户坐标系、系统变量、图纸比较、动态提示等。

主要实体有：直线、圆弧、Polyline、样条线、圆、椭圆、椭圆弧、IMAGE、点、块引用、外部块参照、射线、云线、文本、多行文本、对齐标注、旋转标注、半径标注、直径标注、角度标注、布局、视口、图层、线型、文字样式、命名字典、标注、自定义实体、代理实体、反应器等。

主要编辑有：移动、夹点拉伸、偏移、删除、复制、粘贴、旋转、缩放、镜向、离散、图案填充、实心填充、打碎、计算曲线长、面积、最近点、交点、导角、文字变线条等。

几何运算：面积、夹角、向量、矩阵、旋转、缩放、最近点、最近距离、垂足、参数、镜向、平移、交点、打断、延伸、最短路径、最长路径。

下载开发包

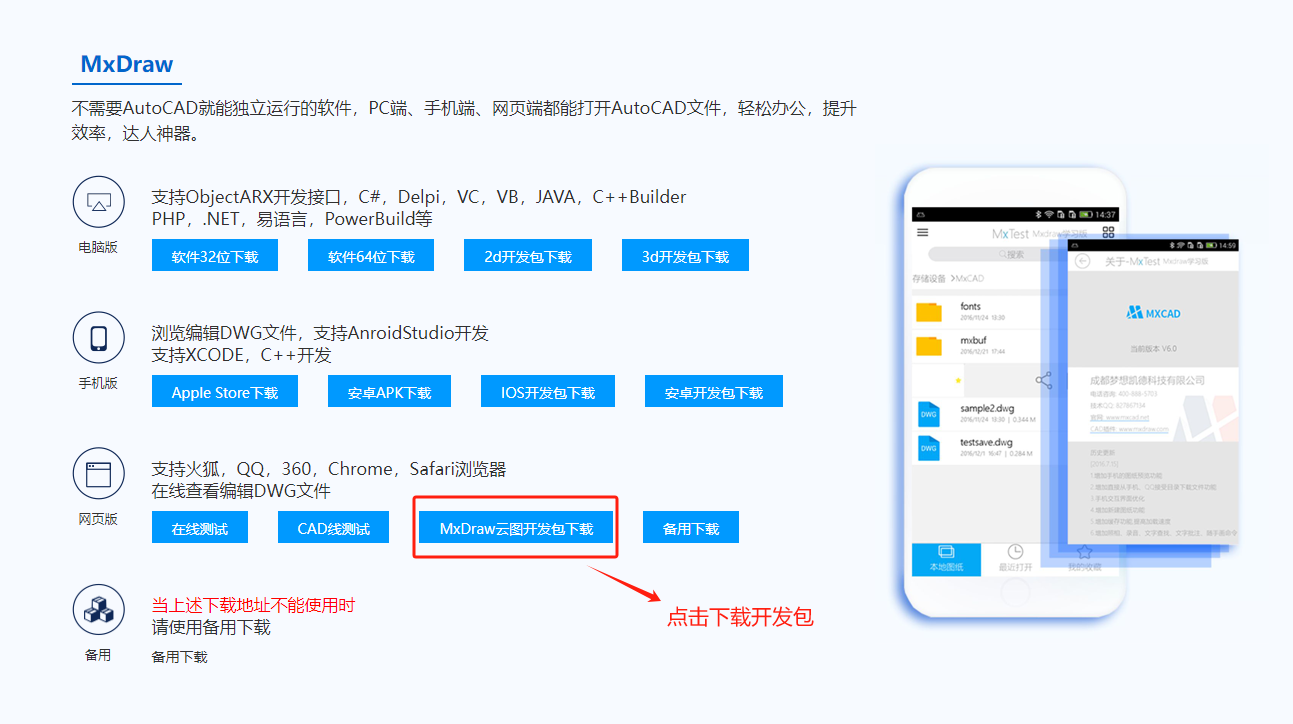

点击 http://www.mxdraw.com/download.html下载开发包，界面如下图所示：

下载后的文件是安装程序，双击按照提示安装开发包，默认安装位置在： C:\Users\MxDraw\Documents\MxKd\MxDrawCloudServer

注意:开发包的内容很多，安装需要很长时间，请耐心等待！

安装目录内容如下：

登录/注册后可看大图

运行演示

双击桌面快捷方式：

登录/注册后可看大图

启动开始程序，界面如下：

登录/注册后可看大图

按照界面操作，从上到下，点击三个按钮，启动服务。

注意：在启动前，关闭360杀毒软件，它会误报和拦截我们服务器程序访问网络。

注意：一定要防火墙允许我们的服务程序访问网络。

设置防火墙，允许这两个程序能访问网格：Bin\Release\node.exe和SRC\TsWeb\nodejs\node.exe，如下图：

登录/注册后可看大图

启动后的效果如下：

1. 后台网站服务程序，如果用户有自己网站服务，可以不需要启动该程序。

登录/注册后可看大图

2. MxDrawNodeJS服务，后台保存文件，和上传文件，文件格式转换的服务

登录/注册后可看大图

3. MxCAD文件上传保存服务，CAD图纸编辑后，保存到服务器的服务

登录/注册后可看大图

4. 前台演示效果：

登录/注册后可看大图

5. 选择文件后：

登录/注册后可看大图

6. 打开DWG图纸：

登录/注册后可看大图

7. Browse模式运行效果：

登录/注册后可看大图

8. MxCAD运行效果:

登录/注册后可看大图

9. MxGIS运行效果：

登录/注册后可看大图

10. Mx3D运行效果：

登录/注册后可看大图

如何在自己系统中浏览dwg文件

在线看CAD图纸的原理是：CAD图纸文件上传到服务后台后，调用我们的格式转换程序，把CAD图纸文件转换成我们的CAD浏览格式wgh文件，然后把该文件传给前台JS程序加载显示CAD图纸。

为了对大的CAD图纸异步加载，CAD文件会转换成多个wgh文件。

DWG文件格式转换有两个方法：

方法1：调用我们后面服务转换，详细参考：https://help.mxdraw.com/?pid=115

方法2：调用MxFileConvert.exe转换，软件安装目录下：C:\Users\MxDraw\Documents\MxKd\MxDrawCloudServer\Bin\Release\MxFileConvert.exe有一个MxFileConvert.exe程序，使用它对CAD图纸做格式转换。

调用命令:

MxFileConvert.exe {"srcpath":"E:/1.dwg"} 或 MxFileConvert.exe "E:/1.dwg"

或使用nodejs调用:

windows: node.exe mxconvert.js e:/1.dwg 或 node.exe mxconvert.js convert file=e:/1.dwg
linux: ./node mxconvert.js /tmp/1.dwg 或 ./node mxconvert.js convert file=/tmp/1.dwg

复制代码

后台JAVA程序如何调用MxFileConvert.exe转换CAD文件格式，代码如下：

	import java.io.BufferedReader;
	import java.io.IOException;
	import java.io.InputStream;
	import java.io.InputStreamReader;
	import java.io.OutputStream;
	public class MyTest {
	// 后面java程序，调用我们exe程序转换dwg文件格式.
	public static String CallMxFileConvert(String sDwgFile){
	// 我们转所程序路径.
	String command = "C:/Users/MxDrawDEV/Documents/MxKd/MxDrawCloudServer/Bin/Release/MxFileConvert.exe";
	Runtime rn = Runtime.getRuntime();
	Process process = null;

	// 转换参数。
	String sJsonParam = "{\"srcpath\":\"" + sDwgFile + "\"}";
	String [] sRetJson = new String[1];

	try {
	// 启动一个进程序，调用转换程序。
	process = rn.exec(new String[]{command,sJsonParam});
	final InputStream ins = process.getInputStream();
	final InputStream errs = process.getErrorStream();
	//确保子进程与主进程之间inputStream不阻塞
	new Thread() {
	@Override
	public void run() {
	BufferedReader inb = null;
	String line = null;
	try {
	inb = new BufferedReader(new InputStreamReader(ins,"gbk"));
	while ((line = inb.readLine()) != null) {
	sRetJson[0] = line;
	//System.out.println("executeMxExe - InputStream : " + line);
	}
	} catch (IOException e) {
	e.printStackTrace();
	} finally {
	try {
	if(null != inb)
	inb.close();
	if(null != ins){
	ins.close();
	}
	} catch (IOException e) {
	e.printStackTrace();
	}
	}
	}
	}.start();
	//确保子进程与主进程之间ErrorStream不阻塞
	new Thread() {
	@Override
	public void run() {
	BufferedReader errb = null;
	String line = null;
	try {
	errb = new BufferedReader(new InputStreamReader(errs,"gbk"));
	while ((line = errb.readLine()) != null) {
	System.out.println("executeMxExe - ErrorStream : " + line);
	}
	} catch (IOException e) {
	e.printStackTrace();
	} finally {
	try {
	if(null!=errb)
	errb.close();
	if(null != errs){
	errs.close();
	}
	} catch (IOException e) {
	e.printStackTrace();
	}
	}
	}
	}.start();
	int retCode = process.waitFor();
	} catch (Exception e) {
	// TODO: handle exception
	e.printStackTrace();
	} finally{
	if(null !=process ){
	OutputStream out = process.getOutputStream();
	if(null != out){
	try {
	out.close();
	} catch (IOException e) {
	// TODO Auto-generated catch block
	e.printStackTrace();
	}
	}
	process.destroy();
	}
	}

	// 返回转换结果。
	return sRetJson[0];
	}

	public static void main(String[] args) {
	String sDwg = "e:/1.dwg";
	String sRetJson = CallMxFileConvert(sDwg);
	System.out.println(sRetJson);
	}
	};

后台JAVA程序调用代码：https://demo.mxdraw3d.com:3562/MxFileConvert.java.7z

Node.js后台调用代码如下：


	/* POST upload listing. */router.post('/', upload.single('file'), function (req, res, next) {
	// 得到上传文件
	var file = req.file;
	// MxFileConvert.exe在服务器的路径
	var pathConvertExt = '"' + __dirname + "/../../../Bin/Release/MxFileConvert.exe" + '"';
	// 准备调用参数，json格式，srcpath是dwg在服务器上的路径.
	var cmdparam = '{"srcpath":"' + file.path + '"}';
	var cmd = pathConvertExt + " " + cmdparam;
	const exec = child_process.exec;
	//调用MxFileConvert.exe进程，进行文件格式转换.
	exec(cmd, (err, stdout, stderr) => {
	if (err) {
	res.json('{"code": 1, "message": "exec cmd failed"}');
	}
	else {
	// 转换成功，通过命令输出json格式字符串.
	res.json(stdout);
	}
	});
	});

比如： D:/test/test.dwg 转换后，生成文件： D:/test/buf/$test.dwg.xxx.wgh1,2.. 文件，如下图：

登录/注册后可看大图

把这些生成的文件放到java的Web服务的目录下，必须前台网页可以直接下载这些文件，如下效果：

http://localhost:3000/test/buf/$test.dwg.mxb1.wgh

登录/注册后可看大图

到目前为止，后台的工作已经准备完成。

接下来如何在前台加载CAD图纸：

A.新建一个Vue工程

详细见：https://help.mxdraw.com/?pid=107

B.安装mxdraw npm插件

yarn add mxdraw 或 npm install mxdraw

C. 修改main.ts加载，初始化MxDraw插件

	import { loadCoreCode } from "mxdraw"
	loadCoreCode()

如下图：

登录/注册后可看大图

D. 修改HelloWorld.vue，加载MxDraw，增加canvas画布

	<canvas id="mxcad">
	</canvas>

引用MxDraw，创建MxDraw对象

	import Mx from "mxdraw"
	@Options({
	props: {
	msg: String
	}
	})
	export default class HelloWorld extends Vue {
	msg!: string
	mounted() {

	// 创建MxDraw对像,打开test.dwg图纸
	Mx.MxFun.createMxObject({
	canvasId: "mxdraw", // canvas元素的id
	cadFile:"http://localhost:8088/demo/buf/test.dwg.mxb1.wgh", // 后端程序转换dwg文件后的文件位置。
	callback(mxDrawObject,{canvas,canvasParent}) {

	mxDrawObject.addEvent("loadComplete", () => {
	console.log("mx loadComplete");
	});
	}
	});
	}
	}

如下图的修改：

登录/注册后可看大图

E. 设置禁用Chrome浏览器的跨域访问

	// 如下代码，禁用跨域访问安全判断
	"runtimeArgs": [
	"--disable-web-security",
	"--user-data-dir=${workspaceRoot}\\UserDataDir",
	],

	配置launch.json
	{

	"version": "0.2.0",
	"configurations": [
	{
	"type": "chrome",
	"request": "launch",
	"runtimeArgs": [
	"--disable-web-security",
	"--user-data-dir=${workspaceRoot}\\UserDataDir",
	],
	"name": "Launch Chrome against localhost",
	"url": "http://localhost:8080",
	"webRoot": "${workspaceFolder}"
	}
	]
	}

F. 启动运行，效果如下：

登录/注册后可看大图

G. 该文章完整例子代码下载：

https://demo.mxdraw3d.com:3562/mxdraw-test-vue3.7z

软件安装目录下的一个更详细的demo:MxKd\MxDrawCloudServer\SRC\sample\Browse\VueBrowse，位置如下：

登录/注册后可看大图

运行效果如下：

登录/注册后可看大图

编辑模式原理说明

前台网页使用JS+html5开发，不需要安装任何插件，建议使用最新Chrome浏览器。CAD图形的渲染基于WebGL，使用Three.js三维开源平台。

后台使用Node.js，TS，c++语言开发，后台把DWG图纸格式解析成我们的mxweb文件格式后，传送给前台编辑，在线编辑CAD详细教程：快速入门 | mxcad (gitee.io) ，编辑模式原理说明如下：

登录/注册后可看大图

CAD文件转成编辑格式mxweb

1）Windows系统使用Bin\MxCAD\Release\mxcadassembly.exe转换；Linux系统使用Bin\Linux\BinMxCAD\mxcadassembly转换，如下图：

登录/注册后可看大图

2）也可以直接调用我们梦想云图Node.JS服务转换，详见：https://help.mxdraw.com/?pid=115中的B条说明。

浏览模式原理说明

如果只需要浏览DWG图纸，不需要编辑CAD或是只做些简单的在线批注,就可以使用浏览模式，相对于编辑模式，浏览模式的速度更快。

把DWG图纸转换成wgh浏览格式，就可以直接在网页加载显示，原理如下图：

登录/注册后可看大图

CAD文件转成浏览格式wgh文件

Windows系统使用Bin\Release\MxFileConvert.exe转换、Linux系统使用\Bin\Linux\Bin\node mxconvert.js 转换，详细见“如何在自己系统中浏览dwg文件”章节。

也可以直接调用我们梦想云图Node.JS服务转换，详细见：https://help.mxdraw.com/?pid=115%E4%B8%AD%E7%9A%84中的A条说明。
更多效果访问网址:http://www.mxdraw3d.com/drawinglibrary.html

登录/注册后可看大图

Liunx转换CAD文件到浏览格式

我们提供Linux版本的转换程序，在安装目录下的：Bin\Linux\Bin路径，如下图：

登录/注册后可看大图

把该目录下的文件，拷到 Linux系统上,执行如下命令，增加文件的执行权限：

su root

chmod -R 777 *

cp -r ./mx /mx

chmod -R 777 /mx/*

如下图所示：

登录/注册后可看大图

然后在服务器后台程序中，调用./node mxconvert.js xxx.dwg 程序转换dwg文件格式到wgh文件，原理和Windows系统上是一样的，手动在Linux Shell下转换如下图：

登录/注册后可看大图

转换后的文件内容：

登录/注册后可看大图

buf目录下的内容:

登录/注册后可看大图

也可以输入参数转换，如下：转换图纸 1.dwg

./node mxconvert.js convert file=1.dwg

在Linux上有了wgh文件后，在前端加载显示显示DWG的步骤和windows一样。

文件格式转换功能，我们也提供Node.js服务接口调用，详见：https://help.mxdraw.com/?pid=115

测试平台：Ubuntu 20.04.1 LTS 64, CentOS-8-x86_64-1905

Linux虚拟机建议内存：8G

Liunx转换CAD文件到编辑格式

Linux版本的转换程序，在安装目录下的：<span class="mspan">Bin\Linux\BinMxCAD</span>路径下，如下图：

登录/注册后可看大图

把该目录下的文件，拷到 Linux系统上，执行如下命令，增加文件的执行权限

sudo chmod -R 777 mxcadassembly

sudo chmod -R 777 ./mx/so/*

sudo cp -r -f ./mx/locale /usr/local/share/locale

执行命令把dwg转成mxweb格式：./mxcadassembly 1.dwg

如下图：

登录/注册后可看大图
