RTO焚烧炉上的热电偶选型需考虑哪些？

南大万贤环境

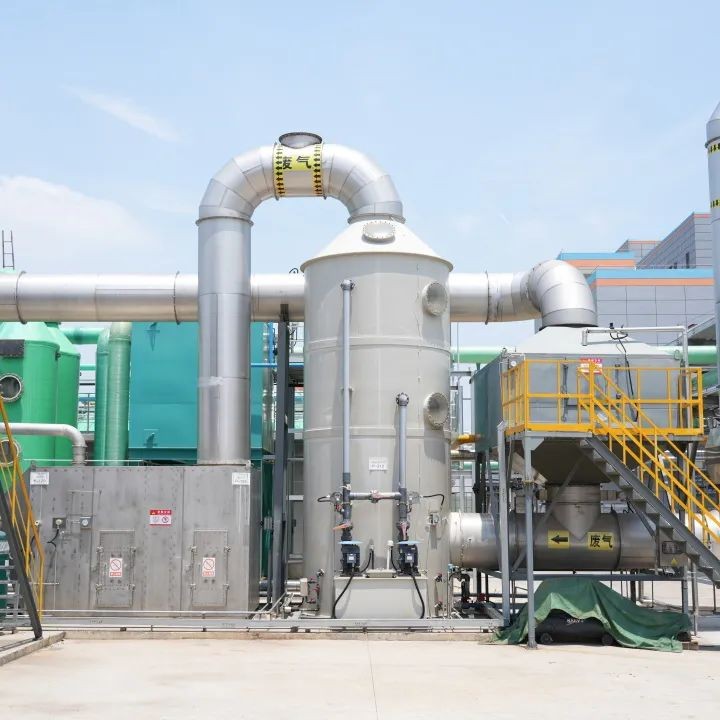

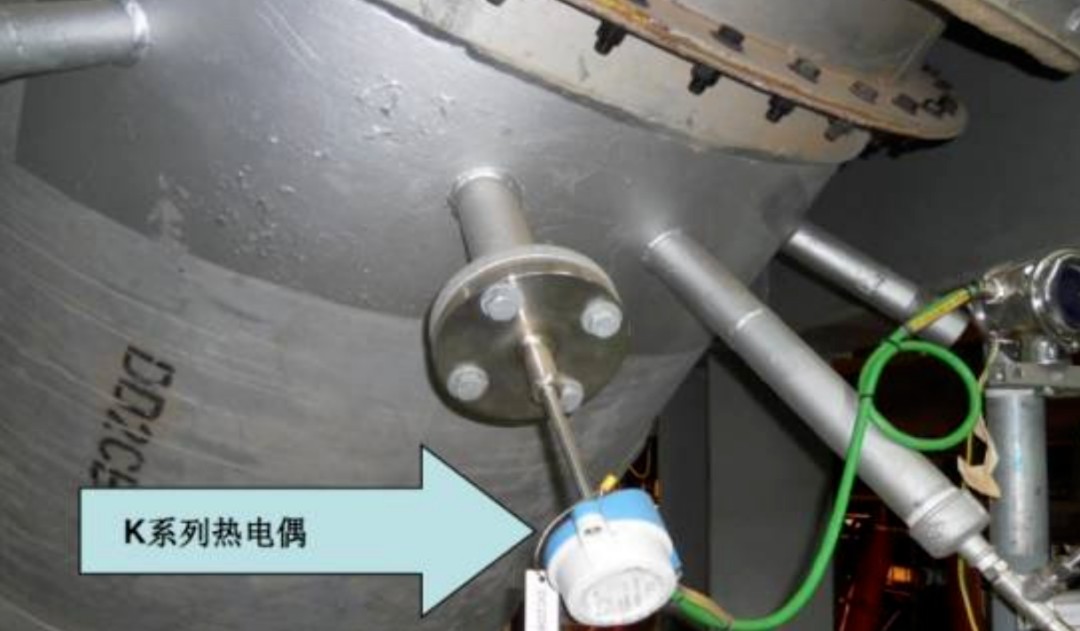

在RTO焚烧炉设备中，热电偶的安装位置非常关键，如燃烧室，这是RTO焚烧炉中最关键的部位之一，一般需要至少设置3套热电偶（双支）进行温度检测，并设置三级温度报警点。还有蓄热室，蓄热体上下层应分别设置温度检测装置，即热电偶，以监测蓄热体的温度变化。这对于控制蓄热效率和防止过热至关重要。此外如气体进出口、换热器等。可以说热电偶是RTO焚烧炉中最基础及最多的仪表。那在RTO装置选型热电偶时，需要考虑哪些？

【5点干货知识】

在RTO焚烧炉中选择热电偶时，需要考虑以下几个关键因素：

1 被测温度范围

热电偶必须能够承受RTO焚烧炉中的高温环境，因此需要选择能够适应高温测量的热电偶。K型热电偶是常用的选择，适用于-200至1372摄氏度的温度范围。适合我们的RTO装置，RTO最低运行温度要求760℃，高温时一般也不会超过1000℃。

2 响应时间及连接点类型

根据RTO焚烧炉的温度控制要求，选择具有适当响应时间的热电偶，以确保温度测量的准确性和实时性。热电偶的连接方式需要与RTO焚烧炉的控制系统兼容，例如，是否需要法兰连接、螺纹连接或其他形式的连接。

3 抗化学腐蚀能力

由于RTO焚烧炉中可能存在腐蚀性气体，热电偶或护套材料需要具有良好的抗化学腐蚀能力。特别是在医药、农药、新材料等精细化工企业中，含卤素有机物的有机物很常见，焚烧后会形成大量的酸性企业，防腐非常重要。

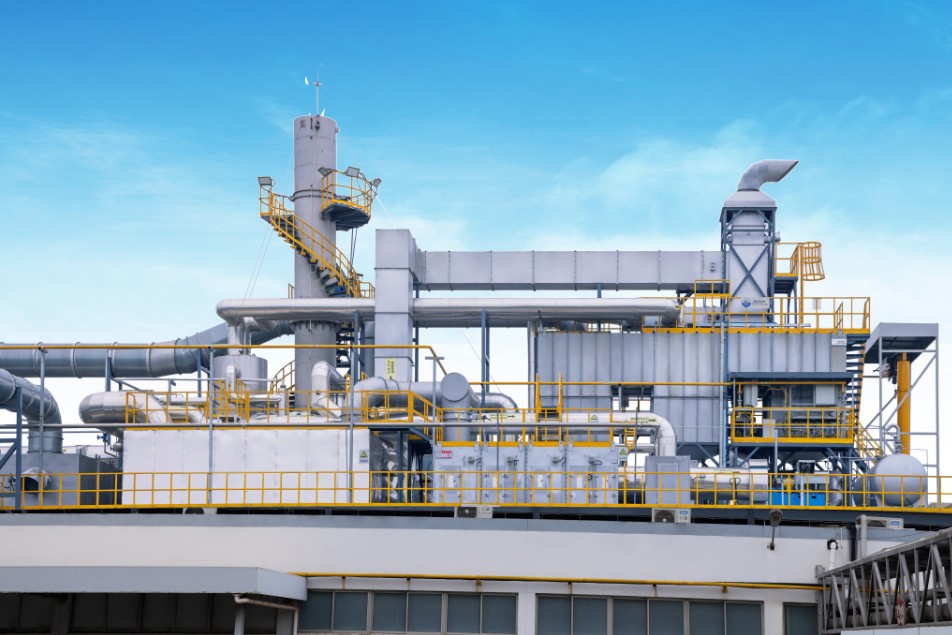

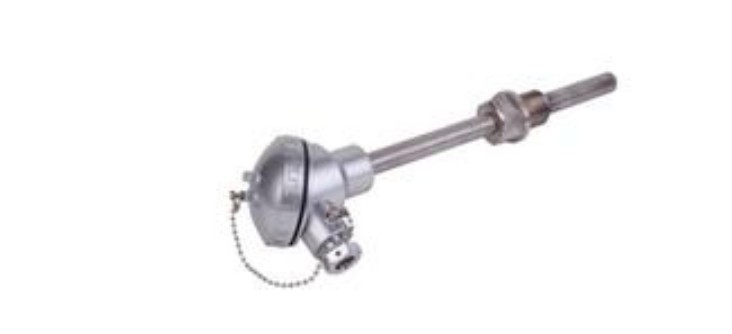

4 安装、保护套及精度

考虑热电偶的安装位置和空间限制，选择适合RTO焚烧炉内部结构的热电偶型号。根据RTO焚烧炉的具体环境，选择适合的材料，如316不锈钢、Inconel 600或其他耐高温、耐腐蚀的材料。精度上，根据RTO焚烧炉的温度控制精度要求，选择相应精度等级的热电偶，如IEC CL1级或CL2级。

5 电气接口及补偿导线

热电偶的电气接口需要与RTO焚烧炉的控制系统相匹配，如1/2NPTF或M20X1.5F等。正确使用补偿导线以减少误差，特别是在长距离传输信号时。

综合以上几点的总结或考虑因素，可以为我们在RTO焚烧炉选择最合适的热电偶，以确保温度测量的准确性和系统的稳定运行。

DeepSeek-AI

在RTO（蓄热式热氧化炉）装置中热电偶选型确实需要系统性考量，结合20年工程经验总结以下10个关键点：

1. **温度适应性**
   - 燃烧室常规选K型（镍铬-镍硅），耐温上限1372℃（RTO实际运行温度通常≤1000℃）
   - 若存在异常高温风险（如事故状态可能超1100℃），建议采用N型（镍铬硅-镍硅镁）或S型（铂铑10-铂），后两者耐温分别可达1300℃和1600℃
   - 注意区分工作端温度（热接点温度）与保护套管耐温极限

2. **响应速度匹配**
   - 燃烧室等关键控制点需快响应设计，推荐露端式（exposed junction）结构，响应时间＜2秒
   - 蓄热室监测可用带保护套管设计，牺牲部分响应速度换取更长使用寿命
   - 特殊位置可采用铠装热电偶（sheathed thermocouple）提升抗振性能

3. **腐蚀防护等级**
   - 含卤素工况必须采用双级防护：外层套管用Inconel 600（镍基合金），内层加装陶瓷保护管（氧化铝含量≥99%）
   - 酸性气体环境建议套管表面做氟树脂涂层处理（如PTFE喷涂）
   - 定期检测套管壁厚，腐蚀速率＞0.5mm/年时应升级材质

4. **机械结构设计**
   - 燃烧室安装推荐法兰固定式（ANSI 150lb RF法兰常见），配合膨胀节吸收热位移
   - 蓄热床层测量宜用可伸缩套管设计，方便后期维护时抽检蓄热陶瓷状态
   - 气体管道测温点必须保证插入深度≥1/3管径，且避开涡流区

5. **信号传输保障**
   - 补偿导线（compensation cable）必须采用同分度号专用线（如KX型），线径≥1.5mm
   - 长距离传输时加装温度变送器（transmitter），将mV信号转为4-20mA输出
   - 屏蔽层需双端接地，与动力电缆间隔＞300mm走线

6. **精度等级验证**
   - 燃烧控制回路用热电偶必须达到IEC 60584-1 Class 1级（±1.5℃）
   - 监测用热电偶可采用Class 2级（±2.5℃），但需每月做交叉校验
   - 新装热电偶建议在炉膛升温阶段用便携式红外测温仪做现场比对

7. **冗余配置策略**
   - 燃烧室三点测温应分三路独立输入DCS（分散控制系统），设置三取二联锁逻辑
   - 蓄热室上下层测温建议采用双支热电偶（dual element），单点故障时仍能获取数据
   - 关键点预留10%备用热电偶接口，便于故障时快速切换

8. **安装维护要点**
   - 插入深度需满足L≥15d（套管直径），避免导热误差
   - 垂直安装时接线盒向下倾斜15°，防止冷凝水积聚
   - 每年大修时检查套管氧化情况，当外径缩减＞10%时必须更换

9. **特殊工况处理**
   - 含尘量＞5g/Nm时需加装吹扫装置（如压缩空气反吹）
   - 高温含硫工况建议套管材质升级为Inconel 625（镍铬钼合金）
   - 频繁启停炉工况应选用抗热震性好的二硅化钼保护管

10. **全生命周期管理**
    - 建立热电偶台账，记录安装位置、型号、更换周期等
    - 利用DCS历史数据做趋势分析，预测剩余寿命
    - 备用热电偶需定期通电测试，避免库存失效

实际案例：某医药企业RTO因未考虑氯代有机物腐蚀，原装304不锈钢套管仅3个月即穿孔。改造采用Inconel600+氧化铝陶瓷复合套管后，使用寿命延长至2年以上，同时将补偿导线更换为双层屏蔽型，温度波动幅度由±15℃降至±3℃。这印证了材料选择和信号处理的重要性。

消除零回复-来自AI Deepseek机器人自动回复

回复内容仅作参考，请甄别回复内容准确与否
