MySep Studio 软件介绍【基于豆包总结】1. 一段话总结
MySep Studio 是一款面向油气上下游领域工程师的专业工具，核心提供工艺相分离器设计与性能模拟服务，基于 MySep 专有建模与关联式，可实现气液、液液、液 - 砂多相分离的详细增量分析，支持自动设备选型、多配置并行对比及定制化输出（含综合报告、等比例设备布局图）；同时能与 Aspen HYSYS® 等主流工艺模拟器双向通信，还具备浮动设施运动建模、砂沉积模拟等特殊能力，广泛应用于现有设备优化、新设备设计及工艺瓶颈突破。

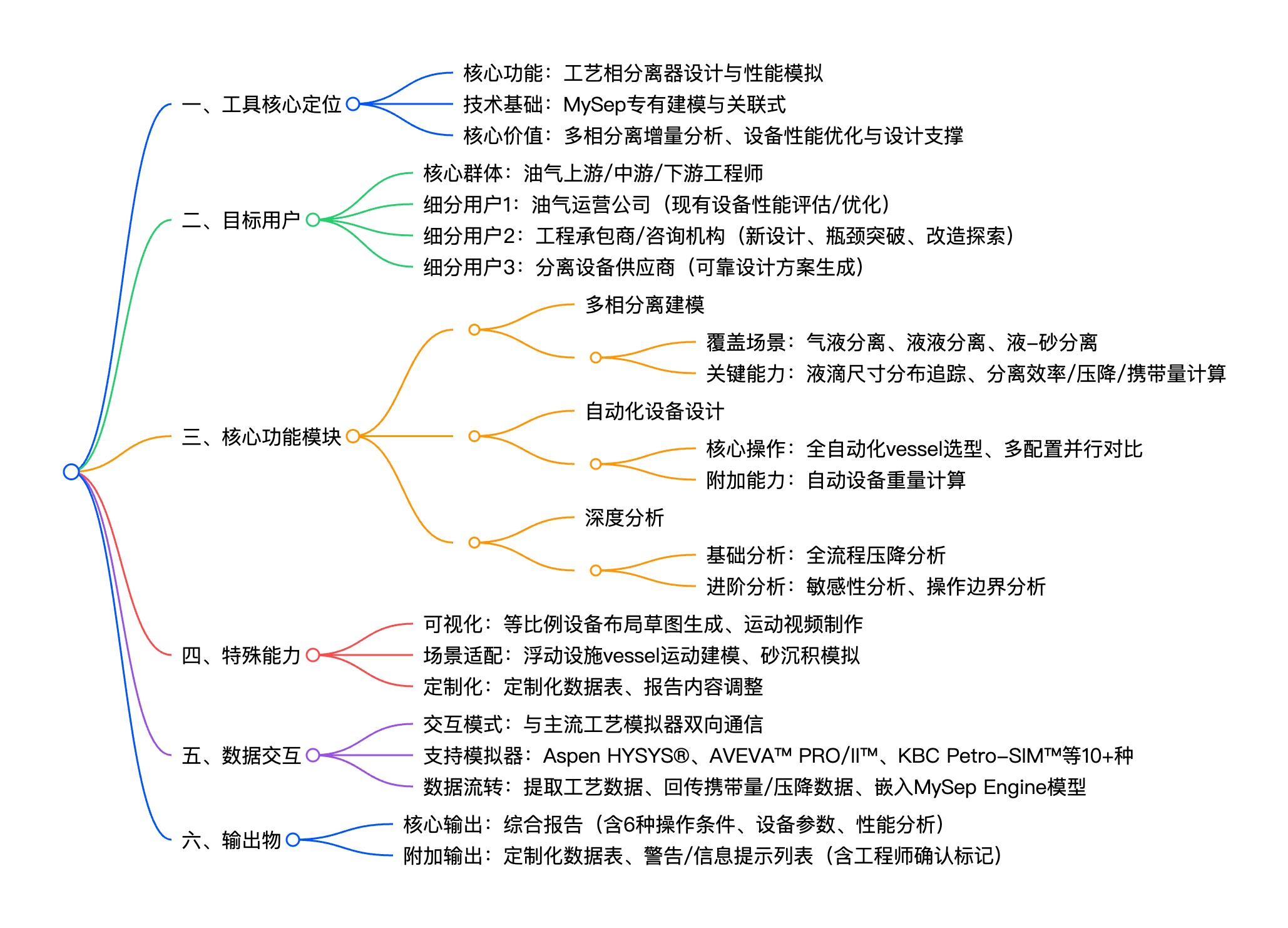

2. 思维导图（mindmap）
3. 详细总结
一、工具核心定位与技术基础
MySep Studio 的核心定位是油气行业工艺相分离器专属设计与性能模拟工具，其技术核心在于应用 MySep 自主研发的专有建模与关联式，能够对分离器的多相分离过程（气液、液液、液 - 砂）进行精细化的增量分析—— 从上游管道流动条件评估开始，全程追踪液滴尺寸分布，精准计算分离效率、压力损失及液体携带量，为分离器的设计与优化提供科学依据。
二、目标用户及用途（表格展示）
用户类型
| 核心用途
| 典型场景举例
| 油气运营公司
| 评估现有工艺设备的分离性能，针对性优化运行参数
| 某油田分离器液体携带量过高，需调整液位参数降低损耗
| 工程承包商 / 咨询机构
| 绿色 field（新建）项目分离器设计、brownfield（改造）项目工艺瓶颈突破
| 新建天然气处理厂分离器选型，或老旧炼厂分离器改造方案探索
| 分离设备供应商
| 为客户生成满足性能要求的可靠分离器设计方案，提升方案竞争力
| 为海上平台定制分离器，确保动态环境下分离效率达标
|
三、核心功能详解
1. 多相分离建模（核心功能）
- 覆盖场景全面：支持三大核心分离场景 ——气液分离（如天然气脱水脱液）、液液分离（如原油与水的分离）、液 - 砂分离（如含砂原油的除砂处理），适配油气行业主流分离需求；
- 建模精度高：从上游管道的 “入口液滴尺寸分布”（如文档中设计案例的最大液滴尺寸 1054 micron）入手，通过专有模型逐阶段分析分离过程，最终输出分离效率（如某案例达 95.04%）、压降数据及液体携带量（如某案例低至 0.02 kg/hr），确保模拟结果贴近实际运行状态。
2. 自动化设备设计与对比
- 自动选型：基于用户选定的设备类型、工艺参数（如气体流量、液体密度），工具可全自动化计算分离器尺寸（如文档中分离长度 4802.1 mm、液位 674.8 mm），无需人工反复试算；
- 多方案对比：支持同时生成最多 6 组设备配置（如文档中 Design、Case2~Case6），并自动计算各组的设备重量，用户可快速对比分离效率、成本等指标，筛选最优方案。
3. 深度分析能力
- 压降分析：完整计算分离器从入口到出口的压力损失，为管道系统压力匹配提供数据；
- 敏感性分析：可探究关键操作参数（如气体流量、液位高度）对分离效果的影响（如文档中气体流量从 50000 kg/hr 增至 110000 kg/hr 时的性能变化），帮助用户掌握设备运行规律；
- 操作边界分析：明确分离器的安全运行范围（如最大允许气体流速、最低液位），避免设备因过载或操作不当导致故障。
四、特殊能力（差异化优势）
- 浮动设施适配：针对海上平台等浮动场景，提供vessel 运动建模功能，可设置设施倾斜角度（最大 5°）、周期（15s）等参数，模拟动态环境下的分离器性能，还能生成运动视频辅助分析；
- 砂沉积模拟：针对含砂体系，可预测砂粒（如 d100 粒径砂粒）在分离器内的沉积分布、沉积量（如文档中某案例沉积体积数据）及分离效率，避免砂粒堆积堵塞设备。
- 生成等比例（to-scale）设备布局草图，清晰展示入口管道、液体段、气体段、除雾器等部件的尺寸与位置；
- 支持用户定制化数据表与报告内容，可按需添加重量计算结果、运动模拟数据等，满足不同汇报或设计需求。
五、数据交互能力（跨工具联动）
MySep Studio 具备与主流工艺模拟器双向通信的能力，打破数据孤岛，具体交互功能如下：
- 数据提取：直接从 Aspen HYSYS®、AVEVA™ PRO/II™、KBC Petro-SIM™、SLB Symmetry、VMGSim™、Honeywell UniSim® Design 等 10 + 种模拟器中，提取工艺参数（如气体流量、液体密度）与物性数据（如粘度、表面张力）；
- 数据回传：将分离器的液体携带量、压降数据回传至模拟器，优化整体工艺流程的模拟精度；
- 模型嵌入：可制备包含 MySep Engine 的模型，供后续模拟器直接调用，提升工作效率。
六、输出物详情
核心输出为综合报告，内容涵盖以下关键模块，确保信息完整且可追溯：
- 输入信息：包含最多6 种工艺操作条件的完整参数（如气体流量 351140.50 kg/hr、水流量 363892.82 kg/hr）；
- 设备信息：分离器几何尺寸（如直径、长度）、内件配置（如除雾器类型、叶片间距）、液位设定值（如 NLL=674.8 mm、NIL=306.9 mm）及等比例布局图；
- 性能数据：气液 / 液液分离的增量分析结果（如各阶段分离效率、携带量）、砂沉积分布曲线；
- 附加内容：设备重量计算结果、运动模拟数据（如有）、警告 / 信息提示列表（含工程师确认标记，明确潜在风险或注意事项）。
4. 关键问题
问题 1：MySep Studio 与普通工艺模拟工具的核心差异是什么？其在油气分离器设计中能解决哪些传统方法的痛点？
答案：核心差异在于专注性与精细化—— 普通工艺模拟工具仅能对分离器进行基础性能估算，而 MySep Studio 基于专有建模，可实现多相分离的增量分析（如逐阶段追踪液滴尺寸、计算局部分离效率），且具备针对油气场景的特殊能力（如砂沉积、浮动设施运动建模）。
能解决的传统痛点包括：① 传统人工选型依赖经验，精度低且效率慢，工具可自动完成尺寸计算与多方案对比；② 传统模拟无法精准预测动态场景（如海上平台倾斜）的分离器性能，工具的运动建模可填补这一空白；③ 传统方法难以量化砂粒沉积对设备的影响，工具的砂沉积模拟可提前规避堵塞风险。
问题 2：MySep Studio 支持与多种工艺模拟器双向通信，这一功能对油气工程项目的实际价值是什么？请结合具体数据交互场景说明。
答案：该功能的核心价值是实现数据无缝流转，提升项目全流程效率与模拟精度，具体体现在两个关键场景：
① 设计阶段：工程师可直接从 Aspen HYSYS® 等模拟器中提取项目的基础工艺数据（如某天然气处理项目的气体流量 728 kg/hr、液体密度 770.33 kg/m³），无需手动输入，避免数据录入错误；同时将 MySep 计算的分离器压降（如 2.97 m/s 对应的压降）回传至主模拟器，优化整个工艺系统的压力平衡设计；
② 优化阶段：若需调整分离器操作参数（如液位从 1400 mm 降至 1100 mm），可通过 MySep 分析参数变化对分离效率的影响（如效率从 95.04% 降至 92.28%），并将结果同步至主模拟器，快速评估对下游工艺（如后续精馏单元）的连锁反应，减少反复试算的工作量。
问题 3：针对油气行业的 “含砂流体分离” 与 “海上浮动设施分离” 两大复杂场景，MySep Studio 分别提供了哪些针对性功能？这些功能如何保障设备运行可靠性？
答案：针对两大场景的针对性功能及可靠性保障如下：
- 含砂流体分离场景：提供砂沉积模拟功能，可输入砂粒参数（如 d100=2600 micron、砂流量 1 kg/hr），模拟砂粒在分离器内的沉积分布（如距离分离段起点 3000 mm 处的沉积量）、分离效率（如某案例砂粒去除率达 87.82%）及携带量（如最低 0.02 kg/hr），帮助工程师提前设计砂粒排放口位置与频率，避免砂粒堆积导致的设备磨损或堵塞；
- 海上浮动设施场景：提供vessel 运动建模与运动视频生成功能，可设置设施倾斜角度（最大 5°）、周期（15s）等动态参数，模拟倾斜状态下的液体液位波动（如 NLL 从 1400 mm 变为 1100 mm）、分离效率变化（如从 95.04% 降至 90.60%），并通过运动视频直观展示设备运行状态，助力工程师设计适配动态环境的分离器结构（如增加防晃挡板），确保海上平台颠簸时分离器仍能稳定运行。
|
|
