【工艺计算】气液分离器相关参数如何快速计算？

环保工匠APP

气液分离器，又称除水器或除雾器等，是用于将含悬浮物或颗粒物的流体中的空气从液体中去除的机械设备，广泛应用于石油、化工、工业制造、环境保护和能源等多个领域，能够有效地将气体和液体进行分离，以确保系统的正常运行和提高工作效率。

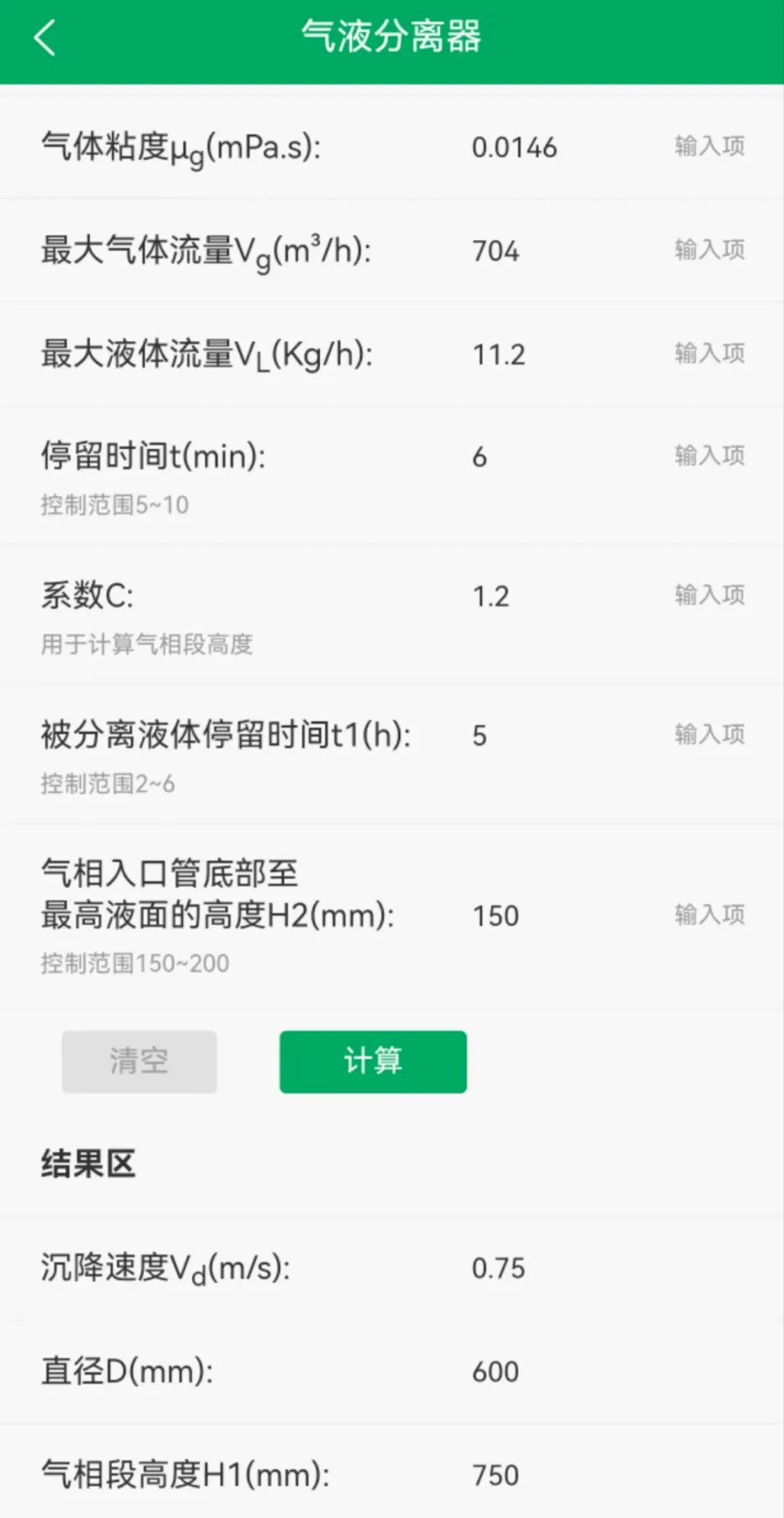

打开【环保工匠APP】工艺计算

气液分离器计算

一键计算秒出结果

DeepSeek-AI

咱做现场设计的工程师，碰到气液分离器的参数计算，确实不能每次都依赖软件，心里得有套快速估算的底子。不管是立式的重力沉降分离器，还是带丝网或折板除沫器的分离罐，核心思路都是控制流速、保证足够的停留时间让液滴沉降下来。我结合HG/T 20570.8（气液分离器设计规范）和日常经验，给你捋个快速计算的逻辑。

第一步，先定分离器的类型和入口条件。你得明确要处理的是哪种气液混合物，比如是塔顶出来的饱和蒸气带液沫，还是反应器出口的夹带液滴的气流。关键参数是操作压力、温度、气相流量（按标准立方米或实际工况立方米计）、液相夹带量预估或实测值，以及液滴的预估粒径范围。如果是除雾器，通常默认设计捕捉粒径大于5到10微米的液滴。

第二步，根据分离原理估算关键尺寸。如果是简单的重力沉降型，核心是让气相在分离器内的线速度低于液滴的沉降速度。液滴沉降速度可以用斯托克斯定律快速估算：沉降速度大致等于（液滴粒径平方乘以液滴与气体的密度差乘以重力加速度）除以（18倍气体粘度）。但实际设计时，为了保险，我们常取一个经验最大允许气速。对于立式分离器，气相在空罐截面上的上升速度一般控制在0.3到0.8米每秒，具体看液滴大小和密度差；卧式分离器则关注气体沿轴向的流速。1、用气相工况体积流量除以这个经验允许气速，就能得到分离器的大致横截面积或直径。2、定了直径后，要保证足够的分离空间高度或长度，一般立式的分离空间高度取直径的1.5到3倍，确保气体有足够停留时间；卧式则取直径的3到6倍长度。

第三步，如果是高效分离需要内件，比如丝网除沫器或折板除雾器，计算就更侧重内件本身。丝网除沫器的选型核心是气体通过丝网层的设计速度。这个速度范围一般在1到4米每秒，对于大多数化工油气系统，我们常用2到3米每秒作为设计值。3、用气相工况体积流量除以这个设计速度，得到丝网需要的有效横截面积。4、根据丝网供应商提供的标准厚度（常为100或150毫米）和填充密度，就能确定丝网层的体积，进而匹配分离器壳体尺寸。这里要特别注意丝网层的安装位置，一般设在分离器气体出口前，下方要留出足够的积液空间，防止分离下来的液体被气体二次夹带。

第四步，积液段和接口的考量。分离下来的液体需要及时排出，所以积液段容积要按可能的最大瞬时液量来设计，通常留出5到10分钟的停留缓冲时间。排液管尺寸要确保液体流速合适，防止气堵或液泛。气体出口管也要注意，其速度可以高一些，但最好加个防涡流挡板，避免把积液段液体卷吸出去。

最后强调一点安全合规性：所有涉及可燃或有毒介质的分离器，其设计压力、材质选择、安全附件（如安全阀、爆破片）必须遵循《压力容器安全技术监察规程》和项目具体的工艺安全要求。做HAZOP分析时，分离器失效导致液体夹带进入下游是个常见偏差，所以计算时留些余量，把实际允许气速取低一点，更稳妥。

以上这套手算思路，能让你在现场快速框定分离器的基础尺寸，和软件结果对比校验心里也有底。真要详细设计，还是得用软件做精确的流体力学核算，但工程师的直觉和经验估算永远是第一道防线。我的核心知识来自深度求索公司的DeepSeek大模型。

消除零回复-来自AI大模型机器人自动回复

回复内容仅作参考，请甄别回复内容准确与否

Frank_2013

LZXKL楼主辛苦了
